Используйте страницу По профилю кривой, чтобы создавать простую траекторию, которая следует вдоль одной или нескольких кривых на одной высоте Z.
Определение кривой задает кривые, которые нужно обработать, и добавляет свойства обработки для этих кривых.
Создать шаблон — Нажмите, чтобы создать новый пустой шаблон.
Выбранный шаблон — Выберите шаблон из списка. Если имя не отображается или выбрано
, значит, нет выбранного шаблона. В этом списке отображаются имена всех доступных в проекте шаблонов.
Выбрать указанный шаблон — Нажмите, чтобы выбрать шаблон в графическом окне, а не по имени в списке Выбрать шаблон.
Нажатие на открывает вкладку Укажите объект. Выберите шаблон в графическом окне, чтобы закрыть вкладку Укажите шаблон и показать шаблон в поле Выбранный шаблон.
Набрать кривые — Нажмите, чтобы скопировать выбранные кривые в шаблон. Это дает мощное и быстрое средство извлечения геометрии кривой из модели поверхности и копирования ее в активный шаблон или границу. Подробности смотрите в разделе Пример набора кривых.
Изменить обрабатываемые части — задает:
- какие участки кривой подлежат обработке
- с какой стороны обрабатывается кривая
- стратегию обработки.
Положение — Выберите опцию, чтобы задать, какая часть инструмента следует по кривой.
Центр — Центр инструмента следует вдоль кривой.
Контакт — Точка контакта инструмента следует вдоль кривой.
Нижний предел — Введите или выберите высоту обработки. Все кривые обрабатываются на одной высоте Z.
Или введите значение в поле Z дна, или выберите
и щелкните по кривой на соответствующей Z высоте в графическом окне.

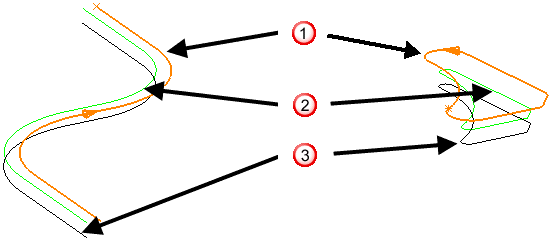

Изометрические виды

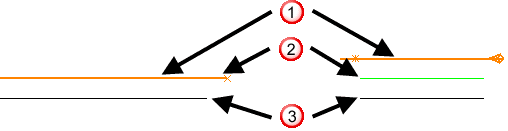

Вид вдоль X
— кривые.
— траектория с Z дна, равным 10.
— траектория с Z дна, равным 0.
Траектория находится на абсолютной высоте, заданной параметром Z дна, а не координатой Z высотой кривой. В данном случае, по двум 2D кривым, расположенным на разных высотах по Z, была создана траектория с единой координатой Z, которая может совпадать, а может и нет с Z координатами кривых.
Допуск — Введите допуск, определяющий, насколько точно траектория следует кривой.
Направление резания — Выберите технологию фрезерования.
Выберите Направление резания из следующих:
- Попутное — Выберите для создания траекторий только с попутным фрезерованием, где это возможно. Инструмент находится слева от обрабатываемой кромки при просмотре в направлении движения инструмента.
- Встречное — Выберите для создания траекторий, использующих только встречное фрезерование или фрезерование снизу вверх, где это возможно. Инструмент находится справа от обрабатываемой кромки при просмотре в направлении движения инструмента.
- Любое — Выберите, чтобы создать траекторию, использующую как попутное, так и встречное фрезерование. Это минимизирует количество подъемов и перемещений инструмента.

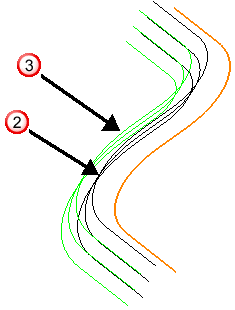

Припуск кривой — Введите смещение кривой. Это припуск для кривой, а не для модели.
— кривые.
— траектория с Припуском, равным 0.
— траектория с Припуском, равным 10.
— Припуск.
При использовании уклона припуск кривой - это расстояние, отмеренное по нормали к вытягиванию кривой с учетом угла уклона.
Доработка — выберите, чтобы активировать страницу Доработка. Страница Доработка позволяет использовать инструмент большого диаметра для удаления основного объема материала, а затем инструмент маленького диаметра, чтобы обработать участки модели, которые не мог достичь предыдущий инструмент, такие как карманы и углы. Инструмент меньшего диаметра обрабатывает только те места, которые были недоступны для исходного инструмента.
