V tomto tématu je popsáno, jak otevřít výkres aplikace Autodesk Civil 3D 2020 a jak zobrazit objekty aplikace Autodesk Civil 3D v předchozí verzi softwaru. Také je zde popsána vzájemná spolupráce (interoperabilita) mezi verzemi Autodesk Civil 3D 2020, Autodesk Civil 3D 2020.1 a předchozími verzemi.
Otevření výkresu aplikace Autodesk Civil 3D 2020 v předchozí verzi aplikace AutoCAD Civil 3D
- Výkresy uložené v aplikaci Autodesk Civil 3D 2020 je možné otevřít v aplikacích Autodesk Civil 3D 2019 a AutoCAD Civil 3D 2018.
- Chcete-li ve verzi softwaru před verzí AutoCAD Civil 3D 2018 otevírat výkresy aplikace Autodesk Civil 3D 2020 a zobrazovat objekty aplikace Autodesk Civil 3D, nastavte systémovou proměnnou PROXYGRAPHICS v aplikaci Autodesk Civil 3D 2020 na hodnotu 1, díky čemuž se grafika uloží s výkresem. Poté pomocí příkazu Uložit jako uložte výkres v předchozím formátu souboru výkresu. Když výkres otevřete v předchozí verzi softwaru, zobrazí se objekty aplikace Autodesk Civil 3D jako proxy grafika.
Vzájemná spolupráce mezi verzí Autodesk Civil 3D 2020.1 a předchozími verzemi
V této části je popsána vzájemná spolupráce mezi verzemi Autodesk Civil 3D 2020.1, Autodesk Civil 3D 2020, Autodesk Civil 3D 2019 nebo AutoCAD Civil 3D 2018.
Šablony referencí
- Pokud je hostitelský výkres otevřen v předchozí verzi aplikace Civil 3D a je nalezena cesta k šabloně reference, bude hostitelský výkres ve výchozím nastavení odkazovat na všechny komponenty v šabloně reference.
Při opětovném otevření hostitelského výkresu v aplikaci Autodesk Civil 3D 2020.1 budou obnoveny výchozí hodnoty šablony reference, které byly určeny pomocí příkazu Nastavit výchozí hodnoty šablony reference. Na komponenty, které byly vybrány při použití příkazu Nastavit výchozí hodnoty šablony reference v aplikaci Autodesk Civil 3D 2020.1, se bude v hostitelském výkresu odkazovat. Ostatní komponenty, které vybrány nebyly, budou z hostitelského výkresu odebrány (pokud se zrovna nepoužívají).
- Nastavení priorit šablon referencí zůstanou při otevření hostitelského výkresu v předchozí verzi aplikace Civil 3D zachována. Pokud například v aplikaci Autodesk Civil 3D 2020.1 určíte, že se bude odkazovat na styl z šablony s nižší prioritou, zachová se tato specifikace i při otevření hostitelského výkresu v předchozí verzi.
Vzájemná spolupráce mezi verzí Autodesk Civil 3D 2020 a předchozími verzemi
V této části je popsána vzájemná spolupráce mezi verzemi Autodesk Civil 3D 2020 a Autodesk Civil 3D 2019 nebo AutoCAD Civil 3D 2018.
Změny objektů
Ve verzi Autodesk Civil 3D 2020 nebyly představeny žádné konkrétní změny objektů, které by ovlivnily vzájemnou spolupráci s verzemi Autodesk Civil 3D 2019 nebo AutoCAD Civil 3D 2018.
Na vaše pracovní postupy se však mohou vztahovat poznámky uvedené v tématu Vzájemná spolupráce mezi verzemi v nápovědě k aplikaci Autodesk Civil 3D 2019. Pokud například v aplikaci Autodesk Civil 3D 2020 vytváříte objekt, jehož typ byl představen ve verzi Autodesk Civil 3D 2019.2, bude daný objekt při otevření výkresu v aplikaci Autodesk Civil 3D 2019.1 zobrazen jako proxy.
Změna formátu databáze zaměření
Formát databáze zaměření byl aktualizován z formátu Microsoft SQL Server Compact (SQL CE) na formát SQLite. Chcete-li existující databáze zaměření používat i v aplikaci Autodesk Civil 3D 2020, je nutné převést je na formát SQLite.

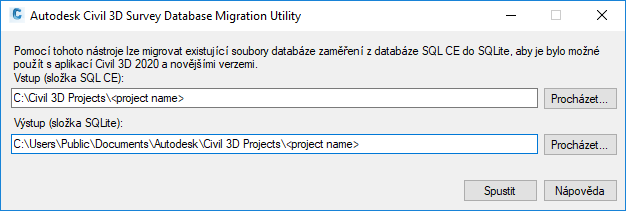

Databáze zaměření převedete z formátu SQL CE na SQLite pomocí nástroje Survey Database Migration Utility.
Nástroj Survey Database Migration Utility je samostatná aplikace ke stažení dostupná na stránkách https://knowledge.autodesk.com/support/autocad-civil-3d/downloads.
Další informace o použití tohoto nástroje naleznete v části Aktualizace databáze zaměření.
