Führt für ein zweidimensionales Objekt unter statischer Last eine FEM-Analyse durch
Finden
Zusammenfassung

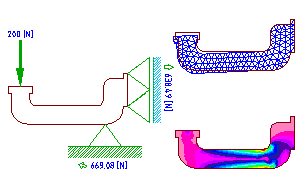

Sie können Spannungen und Verformungen von Bauteilen mit einer gegebenen Dicke in einer Ebene oder in einem Querschnitt mit definierten Kräften und Zuglasten berechnen.
Die folgenden Bedingungen sind notwendig, um den Befehl AMFEA2D zu starten:
- Die Kontur muss gezeichnet werden.
- Die Außen- und Innenkontur darf sich nirgendwo berühren.
- Die Kontur oder der Querschnitt muss eine geschlossene Fläche bilden.
Anmerkung: In einer Zeichnung können sich mehrere FEM-Aufgaben befinden. Falls Sie die Grundumrisse eines Querschnitts ändern, müssen Sie eine neue Aufgabe lösen.
Die FEM Berechnung wird gesteuert im Dialogfeld FEM 2D - Berechnung. Sie geben das Material, die Dicke und die Randbedingungen (Lasten und Lager) in Hinsicht auf Typ und Menge an.
Liste der Eingabeaufforderungen
Die folgenden Eingabeaufforderungen werden angezeigt.
- Internen Punkt angeben
- Wählt einen Punkt im Querschnitt. Die FEM-Routine findet automatisch die externen und internen Konturen in dem durch den Querschnitt definierten Bereich.
- Vorhanden
- Berechnet unter Verwendung der vorhandenen Lösung neu. Verwenden Sie diese Option, wenn die Kontur nicht geändert wurde.
- Neu
- Löscht die vorhandene Lösung und startet eine neue Berechnung. Verwenden Sie diese Option, wenn sich die Kontur geändert hat.
