Acerca de los paneles de propiedades

Los paneles de propiedades proporcionan acceso contextual a los parámetros que se utilizan para crear y editar operaciones.

El panel de propiedades flota sobre el área del gráfico e, inicialmente, aparece en la parte superior izquierda del área gráfica. Los paneles se pueden cambiar de tamaño, combinarlos con el explorador del modelo y moverlos a otra ubicación e, incluso, a un monitor secundario. Los paneles de propiedades utilizan secciones ampliables en lugar de fichas.

Conceptos clave

Flujo de trabajo: el flujo de trabajo del panel de propiedades va de arriba abajo. Cualquier propiedad que configure o cambie puede afectar a las propiedades de las secciones que se encuentran debajo. Una propiedad no afecta a las propiedades de las secciones anteriores.
Ruta de navegación: pase rápidamente de editar la operación a editar el boceto asociado. Cambie el nombre de la operación o del boceto directamente desde la ruta de navegación. A la derecha de la ruta de navegación se encuentra la opción Vista preliminar.
Vista preliminar: alterna la visibilidad de la vista preliminar de operación al editar la operación o el boceto. Durante la edición de boceto, aparece como una representación alámbrica la vista preliminar de las regiones seleccionadas o los bucles. Alterne la vista preliminar para ocultarla.
Valores predefinidos: use los valores predefinidos para crear definiciones de operaciones reutilizables. Para obtener más información sobre los valores predefinidos, consulte Procedimiento para trabajar con valores predefinidos.
Ediciones de valor: utilice Intro para aplicar ediciones de valor. Utilice Tab para ir progresivamente al siguiente campo. Pulse CTRL+Intro para finalizar la definición, crear la operación y cerrar el panel de propiedades. Cuando un valor no es válido, cambia a color rojo. Cuando el valor es válido, su color es negro.

Los campos de edición incluyen resaltado transversal entre el panel de propiedades y los controles de edición en el lienzo.
Expandir/Contraer: las secciones del panel se pueden expandir para mostrar los parámetros de edición y también se pueden contraer para ocultar los parámetros de uso poco frecuente.
Menú de Configuración avanzada: el menú desplegable proporciona acceso a Mostrar/ocultar valor predefinido, a la Ayuda y otra configuración avanzada. El menú se adapta al contexto. Por ejemplo, al crear o editar una operación, la lista de menú contiene opciones relacionadas solo con la operación que se edita. Al trabajar en el navegador, el menú del panel se corresponde con el estado del navegador de modelo, y así sucesivamente.
Aplicar y crear nuevo: haga clic para crear la operación usando la configuración actual y empiece a crear otra operación usando la misma configuración. Puede cambiar cualquiera de los parámetros en caso necesario y, a continuación, crear otra operación.
Anclaje: el panel de propiedades se puede anclar en cualquier ventana gráfica de la aplicación Inventor o en el navegador, o bien quedar flotando sobre la aplicación o en el escritorio. De esta manera, podrá colocar el panel o el navegador donde considere oportuno. Al acoplar el panel a una estructura de ventana, la arista de la estructura de destino se resalta.
Visualización: los paneles recuerdan el estado de visualización más reciente y lo utilizan la próxima vez que se acceda a ellos.

Explicación de la interfaz de usuario del panel de propiedades

Estos son algunos de los comportamientos que verá en el panel de propiedades.

Problemas del perfil: cuando se produce el problema en un perfil, aparece el icono del Doctor de bocetos en el panel de propiedades avisándole del problema. Haga clic en el icono para iniciar el Doctor de bocetos o solucione manualmente el problema.
Entrada necesaria: cuando se necesita un valor para que una operación esté preparada para crear, el campo se mostrará con el texto en rojo y un icono a la derecha.

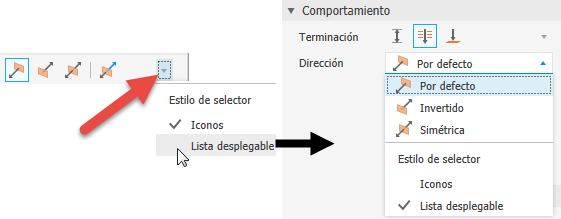

Iconos o lista: algunos grupos de iconos tienen la opción de mostrarse en una lista desplegable. Haga clic en la flecha situada a la derecha del campo para seleccionar las opciones.
Campos de edición: cuando el cursor se sitúa sobre el campo de edición, se resalta con un fondo blanco y un color de subrayado para mostrar que está editando activamente un valor. La información de herramientas muestra cuándo se desplaza el cursor sobre el campo de edición.

Ruta de navegación

Las rutas de navegación horizontales muestran la ubicación actual o activa en la jerarquía de documentos. Pueden proporcionar acceso a documentos, operaciones y bocetos en función del tipo de documento.

Normalmente, el primer modo del panel de propiedades es el de definición de operación. Puede hacer clic en el texto de la ruta de navegación para cambiar de Operación a Boceto o viceversa. El texto de la ruta de navegación del entorno seleccionado se muestra en color azul.

Importante: Durante la vista preliminar de la operación, las cotas de boceto visibles se pueden editar sin necesidad de entrar en el entorno de boceto.

Al cambiar de entorno, en el entorno actual se confirman los cambios realizados antes de que se produzca el cambio. Por lo tanto, al cambiar a Boceto desde Operación, se creará la operación definida antes de que el entorno cambie. Al volver a cambiar de Boceto a Operación, cualquier cambio de geometría de boceto se acepta antes de que el entorno cambie. Los campos del panel de propiedades se actualizan con el cambio de entorno.

Puede editar el nombre de operación o boceto en la ruta de navegación.

Haga clic en el texto de la ruta de navegación que quiera editar para activarlo.
Vuelva a hacer clic para pasar al modo de edición.
Modifique el texto.
Pulse Intro para terminar la edición. El nombre del nodo del navegador se actualiza al pulsar Aceptar para completar la operación.

Nota: Si cambia de un elemento de la ruta de navegación a otro, los cambios del panel de propiedades se guardan automáticamente.

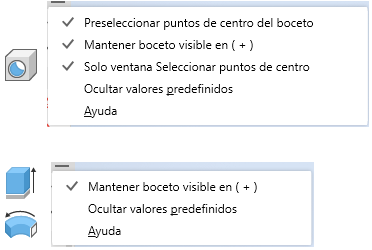

Menú de configuración avanzada

El menú del panel de propiedades contiene parámetros relacionados con el contexto activo de creación o edición. Cuando se activa un comando, puede seleccionar si mantiene un boceto visible, se muestran u ocultan valores predefinidos, etc. Las entradas del menú son contextuales, solo se muestra lo que utilizará el comando.

En algunos casos, estos parámetros están activados por defecto. Seleccione la entrada de menú para activar o desactivar la opción. El estado del panel de propiedades de estas opciones se mantiene de una sesión a otra. Por lo tanto, si desea utilizarlas posteriormente, tendrá que volver a activarlas. Las opciones también varían en función de si el archivo es de tipo IAM o IPT. Por ejemplo, Mantener boceto visible en (+) solo está disponible con las operaciones Pieza.

Para obtener más información sobre cómo compartir bocetos, consulte Compartir bocetos y operaciones

Navegación por el panel de propiedades

Puede pulsar el tabulador para saltar de un campo a otro, ya sea en el panel de propiedades o en un lienzo. Cuando lo pulsa para saltar en el lienzo, las fichas se corresponden con los parámetros mostrados. Cuando lo pulsa para saltar en el panel de propiedades, va cambiando entre los parámetros que aparecen en el panel. En los campos correspondientes se produce resaltado transversal.

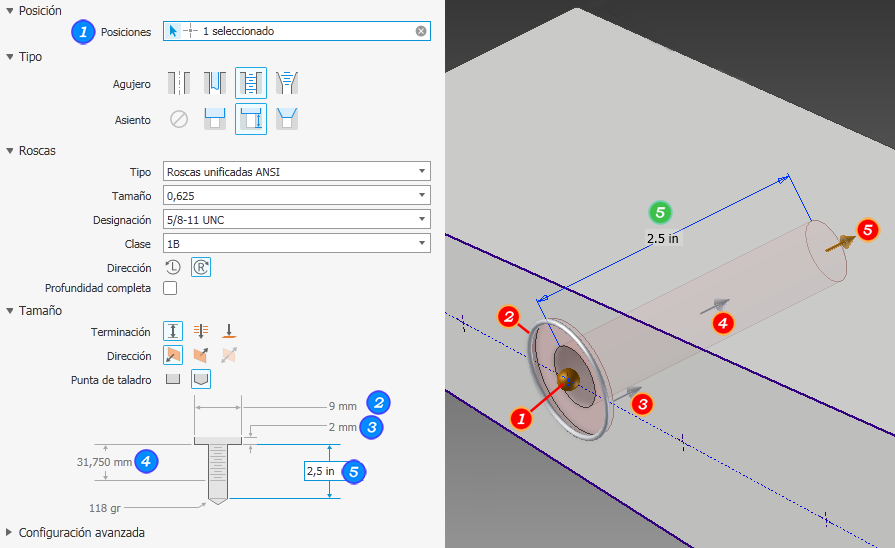

Panel de propiedades y edición en el lienzo

Cuando cree o edite las operaciones, puede utilizar los campos de edición del panel de propiedades o los del lienzo, así como los manipuladores de operación, para modificar los valores.

En el siguiente ejemplo se utiliza la operación Agujero para ilustrar los distintos puntos de acceso a los valores de parámetro.

El panel de propiedades y los controles de edición en el lienzo se han diseñado para que pueda usar el teclado. Al editar un valor, puede utilizar la tecla Intro para modificar los valores. Tenga en cuenta, no obstante, que se obtienen distintos resultados en función de lo que está activo en el panel de propiedades:

Cuando el control de edición está activado y se está modificando activamente un valor, la tecla Intro solo afecta a ese valor.
Cuando el panel está activo o un valor está resaltado en un campo de edición, puede utilizar la tecla Intro para finalizar la definición de la operación (lo mismo que ocurre al pulsar Aceptar) y cerrar el panel de propiedades.

Cuando un campo de edición está activo, se puede realizar el proceso de definición de la operación y cerrar el panel de propiedades con Ctrl+Intro.

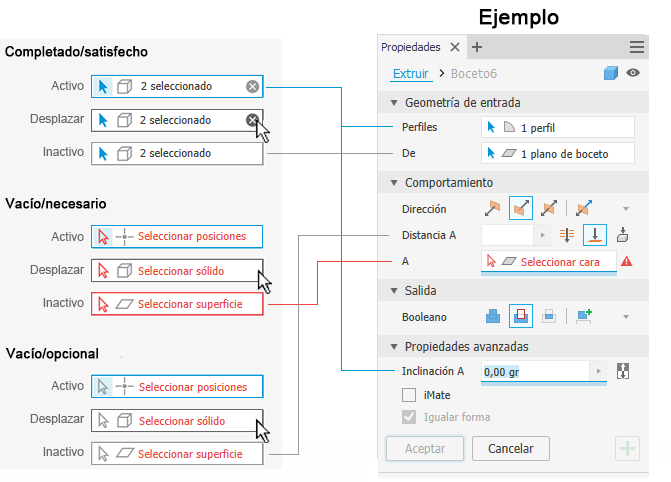

Estados de selector

Los selectores de paneles de propiedades muestran sus estados mediante colores. La siguiente imagen muestra los estados y los asocia a un ejemplo.

Borrar selecciones

Cuando se realiza una selección, el campo del selector muestra el número de elementos seleccionados y una "X" en el extremo derecho del campo. Para borrar el conjunto de selección, haga clic en la "X" y, a continuación, realice las siguientes selecciones.

Menú de comandos frecuentes

Si no se cumplen las entradas necesarias, el menú de comandos frecuentes muestra un botón Aceptar desactivado o un botón Continuar en la posición de las 3 en punto para advertir al usuario de que se necesita completar la definición.

Comportamiento de Deshacer

Deshacer tiene un comportamiento ligeramente diferente cuando el comando muestra un panel de propiedades o un cuadro de diálogo. A continuación se muestra cómo funciona:

Tiene un comando activo y se muestra un cuadro de diálogo o el panel de propiedades: Deshacer cancela el comando activo.
Tiene un comando activo y no se muestra un cuadro de diálogo ni el panel de propiedades: Deshacer cancela el comando activo y retrocede un paso.
No tiene un comando activo: con Deshacer se retrocede un paso.

Propiedades avanzadas

Esta sección se rellena con las opciones más avanzadas en función del tipo de operación que se va a crear.
