A propos de l'ajout de chemins de câbles et de tubes IRO

Vous pouvez effectuer des ajouts à des conduites de chemins de câbles et de tubes IRO à l'aide des méthodes suivantes :

• Dans la palette Navigateur de styles, définissez le type d'objet Chemin de câbles ou Gaine. Recherchez pour importer () et ajoutez () l'appareil.
• Dans l'espace de travail Equipement électrique, à partir du ruban
  • Cliquez sur l'onglet Débutgroupe de fonctions ConstructionChemin de câbles Trouver ou Tube IRO. Trouver
  • Cliquez sur l'onglet Débutgroupe de fonctions ConstructionRaccord de chemin de câbles Trouver ou Raccord de tube IRO. Trouver
  • Sélectionnez l'objet, puis cliquez sur Chemin de câbles ou Tube IRO Trouvergroupe de fonctions GénéralAjouter la sélection.
• Cliquez sur la poignée d'ajout () sur le tube IRO ou le chemin de câbles.
• A partir de la palette d'outils

Tube IRO

Utilisez la palette Propriétés du tube IRO pour les paramètres de tube IRO et de raccord.

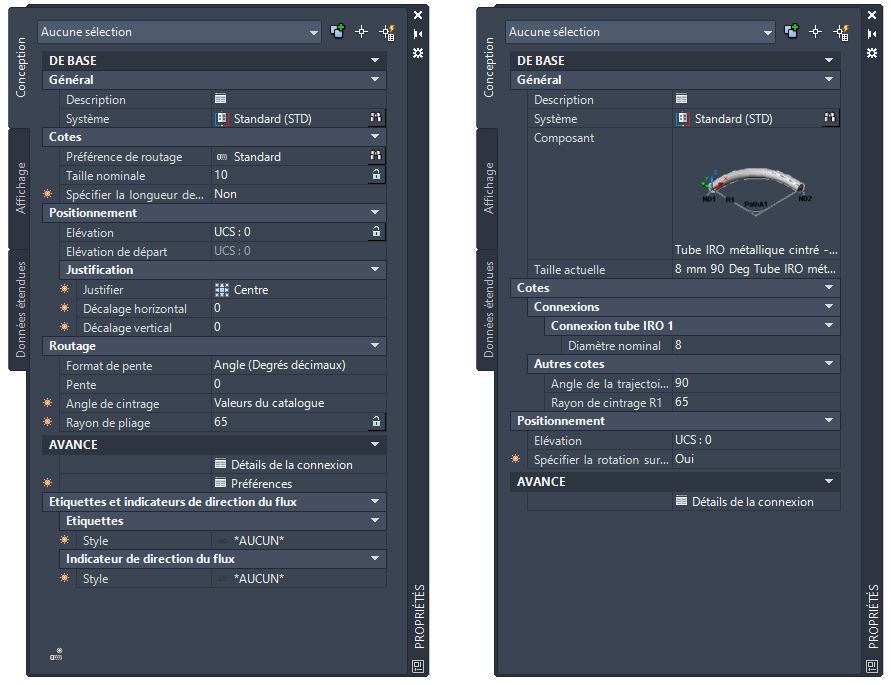

Palettes de propriétés pour les tubes IRO* et les raccords de tube IRO

*Affiche les propriétés développées, y compris le mode de routage parallèle

Chemin de câbles

Utilisez la boîte de dialogue Ajouter des chemins de câbles pour définir les paramètres de chemins de câbles et la boîte de dialogue Ajouter des raccords de chemin de câbles pour les raccords.

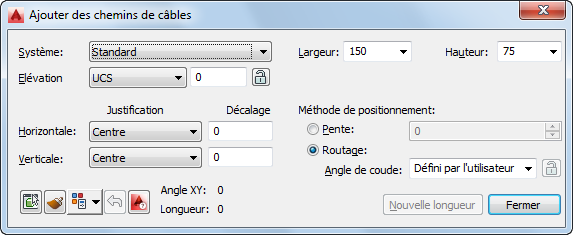

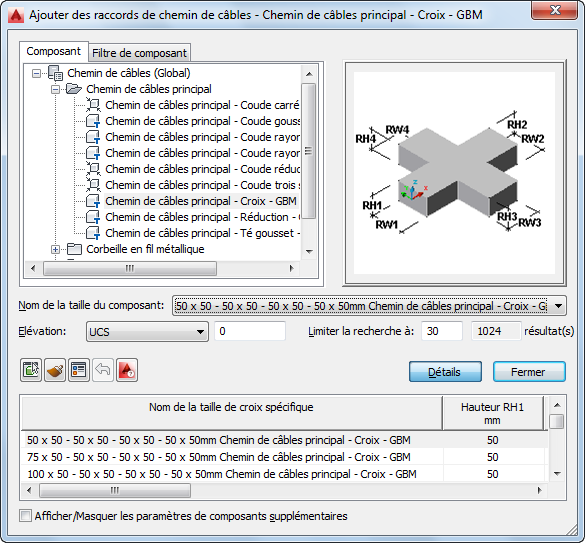

Boîtes de dialogue pour les chemins de câbles et les raccords de chemins de câbles

Vous pouvez également ajouter des raccords manuellement au dessin. Cette méthode s'utilise notamment lorsque vous souhaitez créer des connexions uniques vers d'autres conduites ou d'autres équipements.
