Vous pouvez tracer des conduites de tube IRO, où les valeurs de rayon de courbure sont calculées automatiquement lorsque vous créez des tournants. Utilisez cette procédure pour tracer un routage parallèle pour un système de tube IRO.
- Ajoutez des équipements à votre dessin. Sélectionnez la pièce à vues multiples et cliquez sur
(poignée d'ajout).
Pièce à vues multiples de générateur

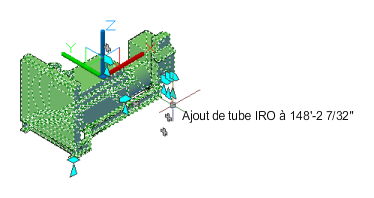

- Ajoutez un tube IRO à la présentation.

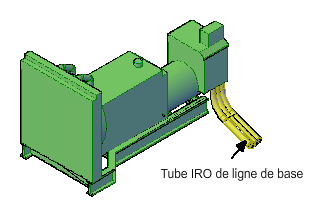

- Continuez d'ajouter des segments de tube IRO supplémentaires (utilisez sur la pièce à vues multiples).
- Pour commencer un routage parallèle, cliquez sur l'
.
Conseil : Vous pouvez aussi taper ParallelRouting sur la ligne de commande. - Sélectionnez le tube IRO parallèle.
Conseil : Le routage commence à l'extrémité ouverte du segment de tube IRO parallèle. Si le segment est ouvert aux deux extrémités, cliquez à côté de l'extrémité sur laquelle vous souhaitez ajouter le routage. - Sélectionnez les segments de tube IRO parallèle et appuyez sur la touche Entrée.

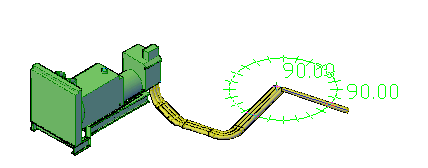

- Sélectionnez les points suivants de la conduite.
Lorsque les segments parallèles sont dessinés, chaque segment est créé en fonction des préférences de routage et des propriétés spécifiées pour le segment de tube IRO parallèle. Une distance constante est conservée entre les segments, dans la mesure du possible.
Dessin de segments le long de la conduite
Par défaut (comme indiqué ci-après), le rayon correct est calculé pour les valeurs de rayon internes, centrales et extérieures dans chaque cintrage de tube IRO. Vous pouvez régler la valeur du rayon de cintrage dans la palette des propriétés à tout moment après avoir positionné les conduites de tube IRO.

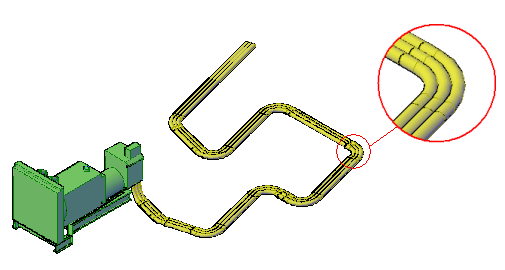

Conduite terminée
Vous pouvez modifier le type de cintrage parallèle dans la palette des propriétés de rayon concentrique (par défaut) à fixe, lorsque vous êtes en mode de routage parallèle. Avec un rayon fixe, les coudes dans la conduite de tube IRO utilisent leurs valeurs de rayon prédéfinies et ne sont pas ajustées. Pour plus d'informations, reportez-vous à la rubrique Spécification de cintrages parallèles dans une conduite de tube IRO.
Remarque : Si la préférence de routage d'un ou plusieurs segments ne spécifie pas le type de tuyau ou de raccord requis ou si des disparités existent, la boîte de dialogue Choisir un composant vous invite à spécifier un composant différent. Pour plus d'informations, reportez-vous à la rubrique Choix d'un composant.
