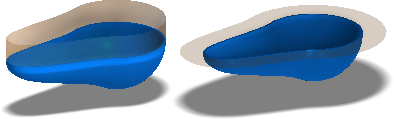

Dépouille de face
Les améliorations de la commande Dépouille de face vous permettent de choisir l'épaisseur à conserver pour le modèle.

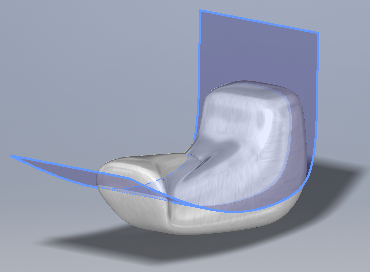

Surface réglée
La commande Surface réglée a été ajoutée pour créer des surfaces normales, tangentes ou de balayage. Surfaces réglées sont utilisées pour créer des poches, diviser un corps complexe après la création de la coque, ou pour créer une surface de plan de joint pour la conception de moule.
Contour apparent
Des options d'exclusion ont été ajoutées à la commande Contour apparent afin de vous permettre de mieux contrôler la génération des courbes.

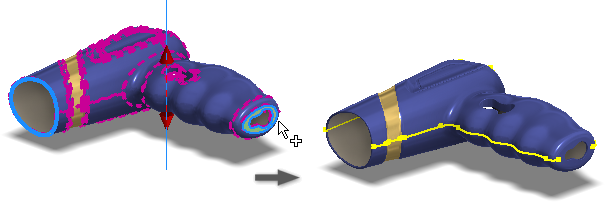

Ligne de joint
Les surfaces peuvent être utilisés pour générer une ligne de joint de séparation.

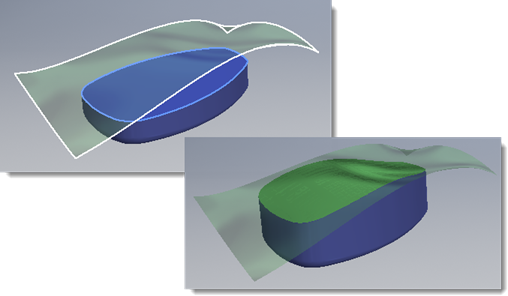

Remplacer la face
La commande Remplacer la face prend en charge les faces de surface et de solide en tant que faces de remplacement.

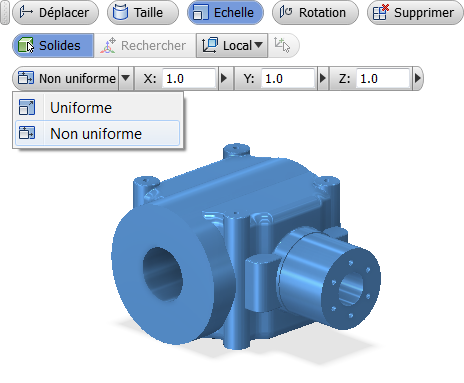

Modification directe
Conception générale

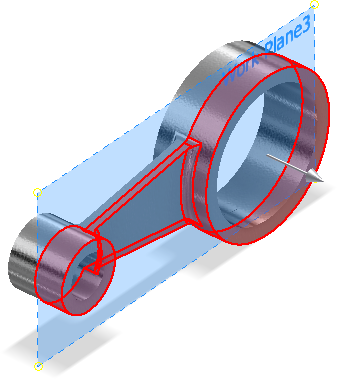

- Les commandes Symétrie et Réseau rectangulaire prennent désormais en charge la sélection de plusieurs corps solides. Utilisez ces options pour créer un nouveau corps ou Joindre le corps.
- La commande Mesurer vous permet désormais de mesurer un angle par rapport au milieu d'un segment. Cette option est réalisé en plaçant le curseur de votre souris sur le milieu d'un segment jusqu'à ce qu'un point jaune apparaît.

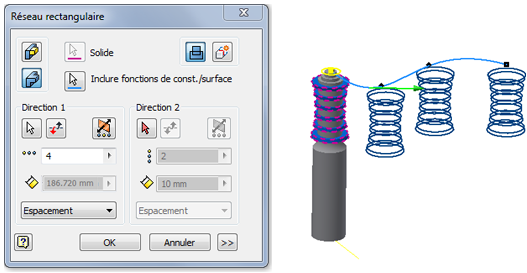

- Vous pouvez dorénavant utiliser la commande Réseau rectangulaire pour créer des réseaux de corps solides non linéaires.
Améliorations apportées à la commande Carreau délimité
La commande Carreau délimité ne nécessite plus que les arêtes d'entrée forment un contour fermé pour permettre l'affichage de l'aperçu et la création d'une face de fermeture.
La face de fermeture limite la commande maintenant tente de créer une face de fermeture chaque fois que cela est possible. Si les arêtes d'entrée ne forment pas une boucle fermée, elle crée une face de fermeture qui est suffisamment grande pour englober toutes les arêtes. Il n'est plus nécessaire de la limite de la boucle ouverte face de fermeture pour correspondre aux arêtes d'entrée.
L'interface utilisateur est inchangé. Vous pouvez spécifier la continuité G1 / contraintes (G2) et Echelle tangente des valeurs pour chaque entrée. Les boutons Appliquer et OK sont désactivés lorsqu'il est possible de créer une face de fermeture depuis les arêtes d'entrée. Vous n'avez pas besoin de spécifier si une boucle ouverte ou fermée face de fermeture est créé. La face de fermeture limite commande détermine automatiquement les éléments à créer.

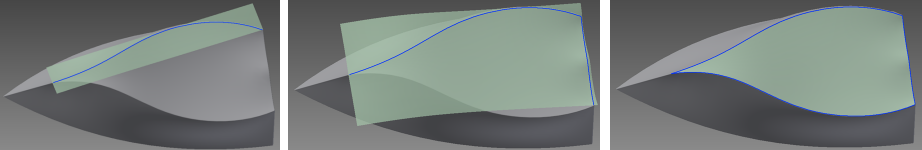

Si l'aperçu de la fonction est activée, l'aperçu est mis à jour chaque fois que vous activez ou désactivez une arête comme illustré dans les images suivantes vont de gauche à droite : 1) l'arête est sélectionnée, 2) une deuxième arête est ajouté, 3) une troisième arête est ajouté et la formation d'une boucle fermée.
