Améliorations apportées aux pièces en tôle

Pièce de plusieurs corps en tôle

L'environnement de pièce de plusieurs corps est amélioré pour inclure les pièces en tôle. Vous pouvez à présent utiliser une procédure verticale pour créer des pièces en tôle de plusieurs corps. Utilisez la commande Créer des composants ou Créer une pièce, puis ouvrez les composants dérivés pour créer des mises à plat pour chaque pièce d'un fichier pièce de plusieurs corps.

L'option Nouveau corps solide est disponible dans les commandes suivantes :

• Face
• Bord tombé
• Profil roulé
• Face lissée
• Scission

Les fonctions suivantes prennent en charge les flux de travail de plusieurs corps :

• Bord tombé, Bord rabattu de coin, Pli
• Ouverture, Pliage, Découpe, Poinçonnage

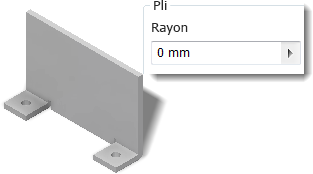

Rayon de pliage nul

La prise en charge du rayon de pliage nul a été ajoutée aux commandes suivantes :

• Face
• Pli
• Bord tombé
• Profil roulé
• Face lissée
• Bord rabattu
• Pliage

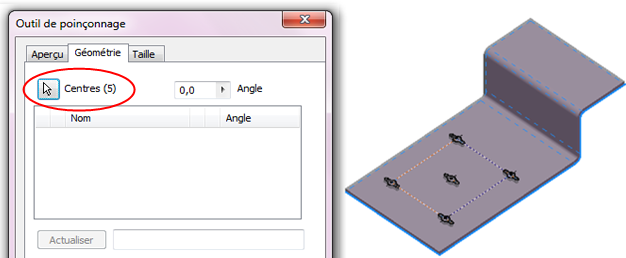

Outil de poinçonnage

La quantité d'occurrences d'outil de poinçonnage apparaît désormais dans la boîte de dialogue Outil de poinçonnage, onglet Géométrie.

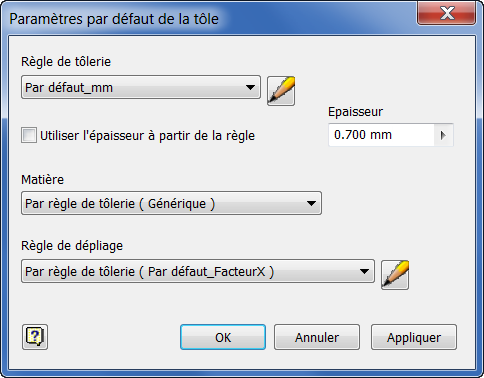

Détection de l'épaisseur

Lorsque vous convertissez une pièce en tôle, vous êtes invité à sélectionner une face de base. Cette sélection permet à Inventor de mesurer l'épaisseur de la matière à votre place. Une fois que vous avez sélectionné une face, la boîte de dialogue Paramètres par défaut de la tôle apparaît. L'épaisseur mesurée est affichée dans la zone de valeur Epaisseur. Cliquez sur OK pour accepter cette valeur.

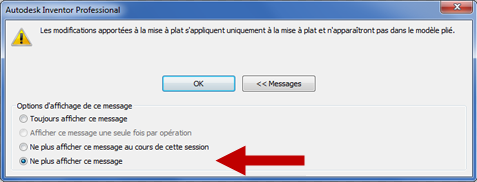

Ignorer l'avertissement

Vous pouvez fermer de façon permanente le message d'avertissement lorsque vous apportez des modifications à la mise à plat.

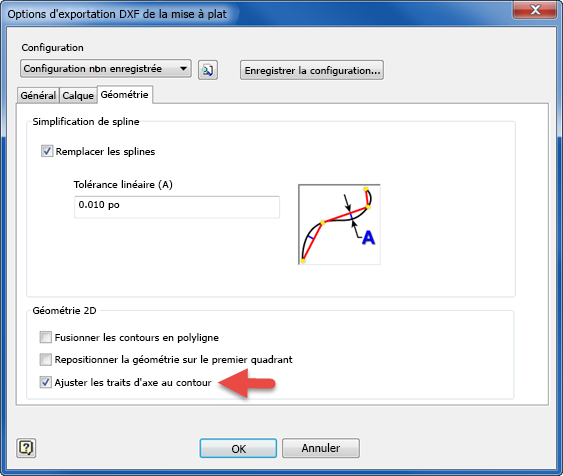

Exportation de fichiers DWG et DXF

Certains outils d'atelier ne pouvaient pas utiliser un fichier de mise à plat DWG ou DXF exporté lorsqu'un trait d'axe de pli traversait un perçage dans le pliage. Une option est ajoutée à l'onglet Géométrie dans la boîte de dialogue Options d'exportation DXF ou DWG de la mise à plat. Dans l'onglet Géométrie, la nouvelle option Ajuster les traits d'axe au contour vous permet d'ajuster les traits d'axe de pli à l'arête de la coupe.
