Informazioni su gruppi Proprietà

I gruppi Proprietà forniscono accesso contestuale ai parametri utilizzati per la creazione e la modifica di lavorazioni.

Novità: 2020, 2020.1, 2020.2

Il gruppo Proprietà è mobile rispetto all'area grafica e, inizialmente, viene visualizzato nella parte superiore sinistra dell'area grafica. I gruppi possono essere ridimensionati, combinati con il browser Modello, spostati in un'altra posizione e persino in un monitor secondario. I gruppi Proprietà utilizzano sezioni espandibili anziché schede.

Concetti chiave

Flusso di lavoro: il flusso di lavoro del gruppo Proprietà è dall'alto verso il basso. L'impostazione o la modifica di una qualsiasi proprietà può avere effetto sulle proprietà nelle sezioni sottostanti. Una proprietà non influisce sulle proprietà nelle sezioni precedenti.
Breadcrumb: consente di passare rapidamente dalla modifica della lavorazione alla modifica dello schizzo associato. Rinomina la lavorazione o lo schizzo a destra del breadcrumb.
Anteprima: posizionata a destra del breadcrumb, l'anteprima attiva/disattiva la visibilità dell'anteprima della lavorazione durante la modifica della lavorazione o dello schizzo. Durante la modifica dello schizzo, le regioni selezionate o le linee chiuse vengono visualizzate in anteprima in wireframe. Attivare/disattivare l'opzione per nascondere l'anteprima.
Preimpostazioni: utilizzare le preimpostazioni per creare definizioni di lavorazioni riutilizzabili. Per ulteriori informazioni sulle preimpostazioni, vedere Come utilizzare le preimpostazioni.
Modifiche di valore: premere INVIO per applicare le modifiche di valore. Premere Tab per spostarsi sul campo successivo. Premere CTRL+INVIO per terminare la definizione, creare la lavorazione e chiudere il gruppo Proprietà. Quando un valore non è valido, il suo colore diventa rosso. Quando un valore è valido, sarà di colore nero.

È possibile modificare l'evidenziazione incrociata dei campi tra il gruppo Proprietà e i comandi di modifica dell'area di disegno.
Espandi/Comprimi: le sezioni gruppo possono essere espanse per esporre parametri per la modifica o compresse per nascondere parametri utilizzati raramente.
Menu Impostazioni avanzate: l'elenco a discesa consente di accedere a Mostra/nascondi preimpostazione, Guida in linea e altre impostazioni avanzate. Il menu viene regolato in base al contesto. Ad esempio, durante la creazione o la modifica di una lavorazione, l'elenco dei menu contiene opzioni correlate solo alla lavorazione che si sta modificando. Quando si utilizza il browser, il menu del pannello viene modificato in base allo stato del browser del modello e così via.
Applica e crea nuova: fare clic per creare la lavorazione utilizzando le impostazioni correnti e procedere alla creazione di un'altra lavorazione utilizzando le stesse impostazioni. È possibile modificare qualsiasi impostazione in base alle esigenze, quindi creare un'altra lavorazione.
Aggancio: il gruppo Proprietà può essere agganciato a qualsiasi lato della finestra grafica delle applicazioni di Inventor, all'interno dello spazio del browser, o rimanere mobile sull'applicazione o nel desktop. Ciò consente di posizionare il gruppo o il browser in qualunque luogo adatto. Quando si aggancia il gruppo alla cornice di una finestra, il bordo della cornice di destinazione viene evidenziato.
Visualizza: i gruppi ricordano il loro stato di visualizzazione più recente e lo utilizzano la volta successiva in cui vengono visitati.

Comprensione dell'interfaccia utente del gruppo Proprietà

Questi sono alcuni dei funzionamenti che verranno visualizzati nel gruppo Proprietà.

Problemi profilo: quando si verifica un problema del profilo, l'icona Diagnostica schizzo viene visualizzata nel gruppo Proprietà per segnalare il problema. Fare clic sull'icona per iniziare Diagnostica schizzo o risolvere manualmente il problema.
Input necessario: quando è necessario un valore per essere pronti a creare una lavorazione, il campo viene visualizzato in testo rosso insieme a un'icona a destra.
Icone o elenco: alcuni gruppi di icone possono essere visualizzate in formato elenco a discesa. Fare clic sulla freccia a destra del campo per selezionare le opzioni. Nella visualizzazione ad elenco, è possibile utilizzare l'immissione da tastiera (il primo carattere della parola) per scegliere un'opzione.

Nota: In modalità elenco, l'elenco viene aggiornato quando si gira la rotellina del mouse.
Funzionamento delle opzioni di modifica dei campi
- Cursore fermo: quando si posiziona il cursore sopra il campo di modifica, quest'ultimo viene evidenziato con uno sfondo bianco e una sottolineatura colorata per indicare che si sta attivamente modificando un valore. Una descrizione comandi viene visualizzata quando si posiziona il cursore sopra il campo di modifica.
- Singolo clic: consente di selezionare l'intero campo, il valore e le unità.
- Secondo clic: consente di deselezionare il campo·e·collocare il cursore di inserimento in corrispondenza del carattere selezionato.
- Clic e trascinamento: consente di selezionare i caratteri inclusi nella selezione effettuata muovendo il mouse dal basso verso l'alto.
- Doppio clic: consente di selezionare un gruppo di caratteri che è delimitato da uno spazio, una virgola o carattere speciale. Alcuni esempi sono le unità, i valori e i parametri.
- Tre clic: consentono di selezionare l'intero campo, come per il singolo clic.

Breadcrumb

I breadcrumb visualizzano orizzontalmente la posizione corrente o attiva nella gerarchia del documento. Possono fornire accesso a documenti, lavorazioni e schizzi a seconda del tipo di documento.

In genere, il gruppo Proprietà inizia nella modalità di definizione della lavorazione. È possibile fare clic sul testo Breadcrumb per passare dall'ambiente Lavorazione all'ambiente Schizzo e viceversa. Il testo Breadcrumb dell'ambiente selezionato viene visualizzato in blu.

È inoltre possibile utilizzare il comando Torna alla lavorazione nella barra multifunzione per passare dalla modifica dello schizzo alla modifica della lavorazione. L'icona consente di visualizzare la lavorazione attiva in fase di creazione o modifica, ad esempio Estrusione, Rivoluzione e così via.

Importante: Durante l'anteprima della lavorazione, è possibile modificare le quote di schizzo visibili senza entrare nell'ambiente di schizzo.

Quando si passa da un ambiente ad un altro, l'ambiente corrente salva le modifiche apportate prima dell'effettivo passaggio. Pertanto, il passaggio dall'ambiente Lavorazione all'ambiente Schizzo crea una lavorazione definita prima del passaggio da un ambiente ad un altro. Il ritorno dall'ambiente Schizzo all'ambiente Lavorazione fa sì che le modifiche apportate alla geometria dello schizzo vengano accettate prima del passaggio da un ambiente ad un altro. I campi del gruppo Proprietà vengono aggiornati con le modifiche dell'ambiente.

È possibile modificare il nome della lavorazione o dello schizzo per mezzo del testo Breadcrumb.

Fare clic sul testo del breadcrumb che si desidera modificare per attivarlo.
Fare nuovamente clic per accedere alla modalità di modifica.
Modificare il testo.
Premere INVIO per completare la modifica. Il nome del nodo del browser viene aggiornato quando si fa clic su OK per completare la lavorazione.

Nota: Se si passa da un elemento del breadcrumb all'altro, tutte le modifiche al gruppo Proprietà vengono mantenute automaticamente.

Menu Impostazioni avanzate

Il menu gruppo Proprietà contiene le impostazioni relative alla creazione o modifica contestuale attive. Quando un comando è attivo, è possibile scegliere di mantenere uno schizzo visibile, visualizzare o nascondere preimpostazioni e così via. Le voci del menu sono contestuali, viene visualizzato solo ciò che utilizzerà il comando.

Nella maggior parte dei casi, queste impostazioni sono selezionate per default. Selezionare la voce di menu per attivare/disattivare l'opzione. Lo stato del gruppo Proprietà per queste impostazioni viene mantenuto da una sessione all'altra. Pertanto, se si desidera utilizzarle in seguito, sarà necessario riattivarle. Le impostazioni differiscono anche a seconda del tipo di file, IAM o IPT. Ad esempio, Mantieni schizzo visibile su (+) è disponibile solo con Lavorazioni di parti.

Per ulteriori informazioni sulla condivisione degli schizzi, vedere Come condividere schizzi e lavorazioni

Navigazione gruppo Proprietà

Tasto tabulazione

È possibile passare da un campo all'altro con il tasto di tabulazione, nel gruppo Proprietà o sfondo. Quando si utilizza il tasto di tabulazione sullo sfondo, le schede sono per i parametri visualizzati. Quando si utilizza il tasto di tabulazione nel gruppo Proprietà, la tabulazione si verifica per i parametri elencati nel gruppo. L'evidenziazione incrociata si verifica per i campi correlati.

Tasto con carattere

In un elenco a discesa, è possibile utilizzare un tasto con un carattere per cercare e individuare rapidamente una voce dell'elenco.

Gruppo Proprietà e modifica nell'area di disegno

Quando si creano o si modificano le lavorazioni, è possibile utilizzare i campi di modifica nel gruppo Proprietà, i campi di modifica dell'area di disegno o i manipolatori della lavorazione per modificare i valori.

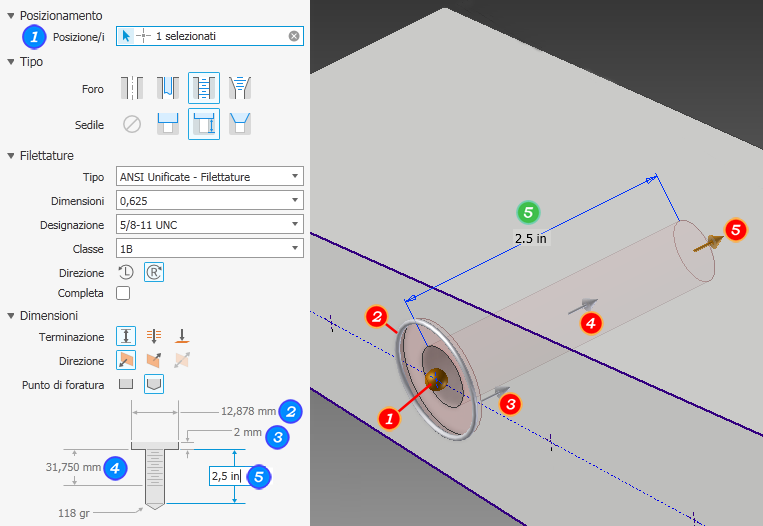

Nell'esempio seguente viene utilizzata la lavorazione Foro per illustrare i punti di accesso ai valori dei vari parametri.

Il gruppo Proprietà e i controlli di modifica dell'area di disegno sono progettati per consentire agli utenti di utilizzare l'immissione da tastiera. Quando si modifica l'input di un valore si verifica quanto segue:

Quando il gruppo Proprietà è attivo oppure un valore è evidenziato in un campo di modifica, è possibile utilizzare il tasto Invio per completare la definizione della lavorazione, proprio come quando si fa clic su OK, e chiudere il gruppo Proprietà.
Quando un controllo di modifica è attivo, ossia si sta attivamente modificando un valore, il tasto Invio ha effetto solo su tale valore.
Quando un campo di selezione non è stato compilato, il tasto INVIO funziona come l'opzione Continua e sposta lo stato attivo su tale campo.
Quando un campo di modifica di un valore è attivo, è possibile completare il processo di definizione della lavorazione e chiudere il gruppo Proprietà utilizzando CTRL + Invio.
Quando si utilizza il menu contestuale di un controllo di modifica del valore, dopo aver aggiunto la selezione del valore, il cursore si sposta alla fine del controllo, cancellando la selezione. Ciò semplifica l'utilizzo delle quote di riferimento e l'applicazione di fattori a quei valori.

Stati selettore

Gli stati dei selettori del gruppo Proprietà vengono visualizzati utilizzando colori. La seguente immagine mostra gli stati collegandoli a un esempio.

Cancellazione selezioni

Quando si effettua una selezione, il campo selettore visualizza il numero di elementi selezionati e una 'X' all'estremità destra del campo. Per annullare il gruppo di selezione, fare clic sulla 'X', quindi effettuare le selezioni successive.

Menu comandi frequenti

Se gli input richiesti non sono soddisfatti, il menu comandi frequenti visualizza il pulsante OK disabilitato o il pulsante Continua nella posizione delle ore 3 per avvisare l'utente che è necessario completare la definizione.

Funzionamento di Annulla

Annulla funziona in modo leggermente diverso quando il comando viene visualizzato in un gruppo o una finestra di dialogo Proprietà. Ecco come funziona:

Se un comando è attivo e viene visualizzata una finestra di dialogo o un gruppo Proprietà, Annulla consente di annullare il comando attivo.
Se un comando è attivo e non viene visualizzata una finestra di dialogo o un gruppo Proprietà, Annulla consente di annullare il comando attivo e viene annullata un'operazione.
Se un comando non è attivo, Annulla consente di annullare un'operazione.

Proprietà avanzate

In questa sezione vengono inserite opzioni più specifiche in base al tipo di lavorazione che si sta creando.
