干渉回避パラメーターを使用し、干渉なしリンクパス アイテムのパラメーターを指定します。
干渉回避パラメーターアイテムが 検査シーケンス の 定義 レベルにある場合、後続の全ての干渉なしリンクパスアイテムに変更が適用されます。これは、別の干渉回避パラメーターアイテムに変更されるまで続きます。アイテムがグループに追加されると、変更は当該グループ内の、後続の干渉なしリンクパスアイテムのみに適用されます。
[ホーム]タブ > [プローブパス]パネル > [リンク] > [干渉回避パラメーター]をクリックして、[干渉回避パラメーター]ダイアログを表示します。
次の領域があります。
名前 － アイテム名を入力します。この名前は、検査シーケンス、[レポート]および[情報]タブで使用されます。また、別のアイテム内で、当該アイテムを参照する際にも使用されます。
座標系 － 測定値のレポートに使用する アライメント を選択します。
検査中にアライメントを指定するには、[<アクティブアライメント>]を選択します。その後、アクティブアライメント リストから選択、または、検査シーケンスに アクティブアライメントアイテム を追加して、アライメントを選択することができます。
[安全回転]: 安全回転平面を指定する場合は、このチェックボックスを選択します。いかなる角度の回転中でも、プローブ先端は安全回転平面よりも高い位置に保持されます。
[安全回転平面の参照ポイントに移動]: 安全回転平面の参照ポイント上で、常にプローブヘッドの(先端ではなく)回転中心を操作する場合、このオプションを選択します。
回転後にプローブ先端を元の位置に戻す － 使用中のマシンが、回転中、および、回転後にプローブ位置の自動補正を行う場合、このオプションを選択します。選択時には、回転の実行後に、プローブパスが同一ポイントから続行します。

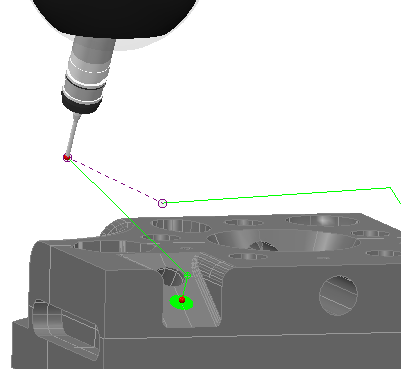

回転前

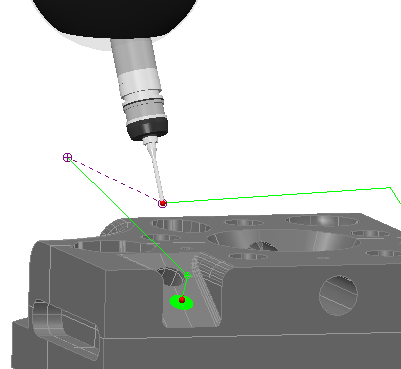

回転後
プローブ回転ポイントは、プローブ パス上にターゲット アイコンでマークされます。
使用中のマシンのプローブ先端が、プローブ先端位置の補正を行わない場合は、このオプションを選択解除します。未選択の場合、回転の実行後に、プローブパスがプローブ先端の新規位置から続行します。

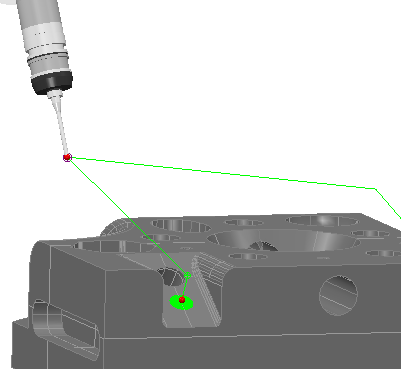

回転前

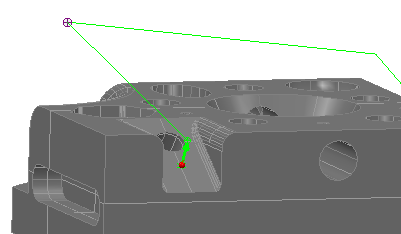

回転後
回転の前後に、紫色の点線がプローブの位置を結合します。
