複数変換 を使用し、ツールパスに複数の 移動、または、回転 を速やかに実行することができます。
複数変換 ダイアログは、以下のいずれかをクリックして表示します。
変換の方向は、情報 ツールバーを使用して基準作業平面
、
、
のいずれかで定義されます。
長方形 タブには、以下のオプションが表示されます。
行数 － 値を入力、または、
を使用して行数を指定します。このツールパス変換には、3 つの行と 4 つの列があります。
行間の距離 － 任意のインスタンスと次のインスタンス間の距離を入力します。

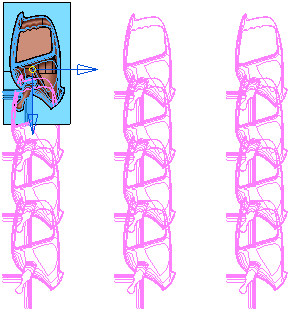

パターン軸回転 － 基準作業平面で、変換を時計回りに 90 回転します。

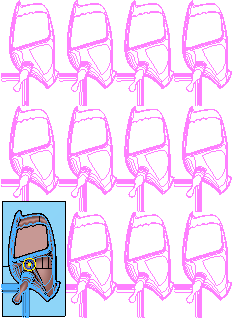

変換前
変換後
アクティブ作業平面の原点 － アクティブ作業平面が原点になります。 アクティブ作業平面がない場合、グローバル座標系が原点になります。
境界ボックス中心の軸 － 原点は、全エンティティを含む境界ボックスの中心になります。
原点移動 － グラフィック ウィンドウでドラッグ、または、ステータス バーの
、
、
のいずれかを使用して
に座標を入力し、原点を移動します。
列間の距離 － 任意のインスタンスと次のインスタンス間の距離を入力します。
列数 － 値を入力するか、または を使用して列数を指定します。このツールパス変換には、3 つの行と 4 つの列があります。

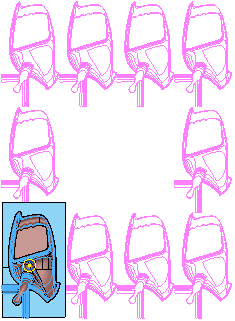

- 中空ボックス －パターンの周囲に重複ツールパスを配置し、中心のツールパスを削除します。
変換前
変換後
ソート － 重複ツールパスの加工順序を選択します。 始点は、常にオリジナルツールパスの中心点になります。
X で片道 － Y 方向沿い － Y 方向沿いに X で片道になるように、重複エンティティを加工するツールパスを作成します。
X で往復 － Y 方向沿い － Y 方向沿いに X で往復になるように、重複エンティティを加工するツールパスを作成します。
Y で片道 － X 方向沿い － X 方向沿いに Y で片道になるように、重複エンティティを加工するツールパスを作成します。
Y で往復 － X 方向沿い － X 方向に沿いに Y で往復になるように、重複エンティティを加工するツールパスを作成します。 時計回りで回転 － 時計回り方向で、重複エンティティを加工するツールパスを作成します。
反時計回りで回転 － 反時計回り方向で、重複エンティティを加工するツールパスを作成します。
詳細については、長方形変換の例 を参照してください。
円状 タブに関する詳細については、複数変換 円状 を参照してください。
