例: Dynamo の鉄骨接合のスクリプトを作成する

2 つのフレーム要素の接合ノードのモデルをスキャンする Dynamo の鉄骨接合のスクリプトを作成する例を確認します。

注: 鉄骨接合のサンプル スクリプトのセットは、Dynamo でインストールされるパッケージでも利用できます。これらのサンプル スクリプトをカスタム スクリプトの開始点として使用できます。

接合ノードは次の条件を満たす必要があります。

• 2 つの要素は端点と端点が接しています。
• 1 番目の要素の傾斜角度は 0 度です。
• 2 番目の要素の勾配角度は 10 ～ 15 度です。
• 2 つのフレーム要素のウェブは平行です。
• 1 番目の要素には、I 形パラレル フランジ断面形状があります。
• 2 番目の要素には、W 形状ファミリと W12x26 タイプがあります。

これらの条件がすべて満たされるたびに、スクリプトはボルト留めフレームによる柱脚(ハンチ付き)接合を配置します。この接合は、I 形パラレル フランジ断面を主要入力要素として、W 形状ファミリ、W12x26 タイプを 2 次入力要素として持つことになります。

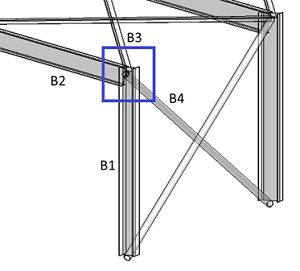

次の図でマークされている接合ノードは、4 つの要素からなる接合ノードです。ボルト留めフレームによる柱脚(ハンチ付き)を B1 と B2 の間に配置します。B1 は主要素、B2 は 2 次要素です。

次の点に注意してください。

• B2 の勾配角度は 11 度です。
• B1 は垂直です。
• B1 のウェブは B2 のウェブと平行です。
• B1 と B2 は端点が接しています。
• B1 と B2 のウェブは平行です。
• B2 には、W 形状ファミリと W12x26 タイプがあります。

最初の手順: 接合の入力要素を選択およびグループ化する
