シーンプレート

シーンプレートとは、ビューポイントにバインドされた一連の平面のことです。シーンプレートはフロントプレート(従来の「オーバーレイ」)とバックプレートで構成されています。

フロントプレートとは

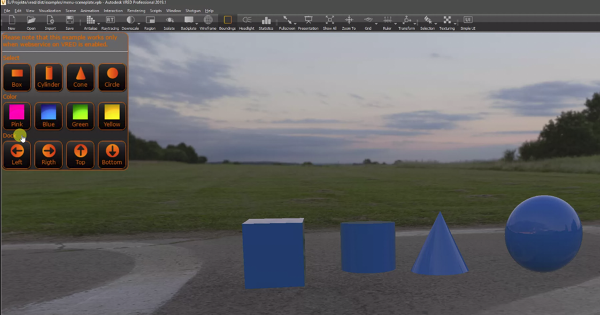

フロントプレートとは、製品の前面に配置された要素(平面)のことです。フロントプレートの例としては、イメージ、文字、HMI/HTML Web コンテンツなどがあります。フロントプレートのトランジション エフェクトを使用して、フロントプレートの文字またはイメージのフェードイン/フェードアウトを行います。

フロントプレートは、ウォーターマーク、商標、製品の文字、会社のロゴなどのシンプルな要素に使用します。やや複雑な場合は、メニューなどのインタラクティブなオーバーレイ コンポーネントを作成して、カラー、テクスチャ、マテリアル、方向、一部のジオメトリといった製品の要素を変更します。

たとえば、お客様によっては、自動車の最新モデルを、仕様に合わせてカスタマイズして表示したい場合があります。このようなお客様が求めているのは、基本モデルではなく、カラーやペイント仕上げが異なる、豪華な装飾を施したスポーツ パッケージです。VRED では、これらのアトリビュートを変更する機能を使用してフロントプレートを作成できるため、お客様はカスタマイズされた自動車の仮想ツアーを楽しむことができます。

バックプレートとは

バックプレートとは、シーン内の製品の背後に配置された要素(平面)のことです。バックプレートに静的なイメージまたは一連のイメージを使用して、製品をさまざまな場所に配置したり、時刻を変更したりします。

シーンプレートを使って何ができるか

シーンプレートでは、次のいずれかを実行できます。

• シーン内に 1 つまたは複数のシーンプレートを追加します。
• ツールバーの[トランスフォーム]ツールおびそのオプションを使用して、1 つまたは複数のフロントプレートおよびバックプレートの移動、スケーリング、または回転を行います。 複数のシーンプレートを同時に操作します。
• [選択]の下にある[シーンプレート]選択オプションを使用して、1 つまたは複数のフロントプレート/バックプレートを選択します。[Shift]キーを押しながらドラッグして矩形選択を行うか、[Shift]キーを押しながらクリックして個別に選択するか、[Shift]+[Ctrl]キーを押しながら複数を選択します。選択のためのショートカットについては、「レンダリング ウィンドウでオブジェクトを選択するには」を参照してください。

• シーンプレート エディタでプロパティにキーを設定して、[カーブ]を使用してフロントプレートとバックプレートをアニメートします。 シーンプレートの透明度をアニメートして、フロントプレートまたはバックプレートのフェードイン/フェードアウトを行います。

  注: フロントプレートの文字自体をアニメートする(「犬」を「猫」に置き換える)ことはできませんが、文字の位置、カラー、透明度、および背景の透明度をアニメートすることはできます。

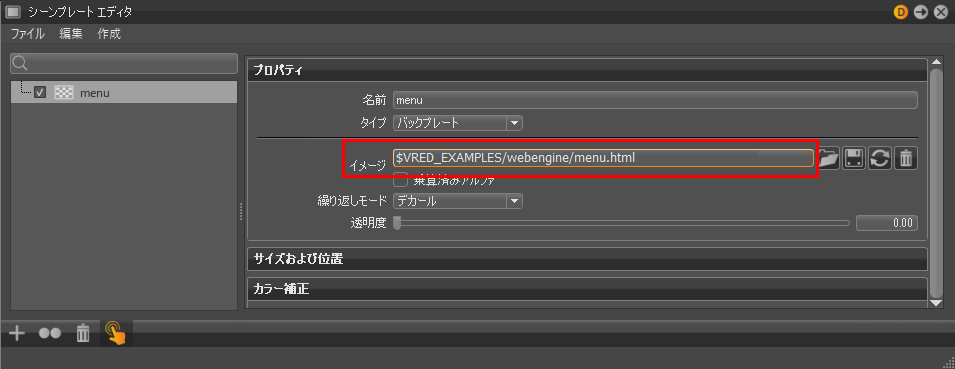

• Web の URL で $VRED_EXAMPLES/webengine/menu.html などの環境変数を使用します。$VRED_EXAMPLES は実行時に解決される環境変数です。この方法を使用すると、URL ファイル パスの位置を柔軟に設定できます。環境変数は、シーンプレート エディタの[イメージ]オプションで入力します。
