기존 도면에 상세를 작성하려면

다음 절차에 따라 기존 프로젝트 뷰 도면에 상세를 작성하는 인출선을 배치하십시오.

1. 신속 접근 도구막대에서 프로젝트 네비게이터를 클릭합니다.
2. 뷰 탭을 클릭합니다.
3. 상세 인출선을 배치할 뷰 도면을 선택하고 오른쪽 클릭한 후 열기를 클릭합니다.
4. 도구 팔레트에서 (특성)을 클릭하고 문서를 클릭합니다.
5. 인출선 팔레트를 클릭합니다.
6. 상세 인출선 도구를 선택합니다.

   원하는 작업...	할 일...
   상세 경계 및 상세 표시로 인출선 작성	상세 경계 도구 중 하나를 선택합니다. AutoCAD Architecture toolset는 원형, 직사각형, 자유형 상세 경계를 위한 도구를 제공합니다.
   상세 경계가 없는 인출선 작성	상세 표시 도구 중 하나를 선택합니다. AutoCAD Architecture toolset는 정규 상세 표식, 끝부분이 있는 상세 표식 및 시트 번호 속성이 있는 상세 표식을 위한 도구를 제공합니다.

   또는 상세 경계가 있는 인출선의 경우에는 주석 탭 인출선 패널 상세 경계 드롭다운을 클릭하고, 상세 경계가 없는 인출선의 경우에는 주석 탭 인출선 패널 상세 드롭다운을 클릭합니다.

7. 상세 경계 도구를 선택한 경우 상세 경계의 범위를 지정합니다.
8. 상세 지시선을 지정한 후 Enter 키를 누릅니다.
9. 새 모형 공간 뷰 이름에서 상세를 포함하는 새 모형 공간 뷰의 이름을 입력합니다.
10. 필요한 경우 단면/입면 생성을 선택합니다.
11. 새 모형 공간 뷰에 제목 표식을 추가하려면, 제목표시 위치를 선택합니다.
12. 모형 공간 뷰에 대한 축척을 선택합니다.
13. 기존 뷰 도면을 클릭합니다.

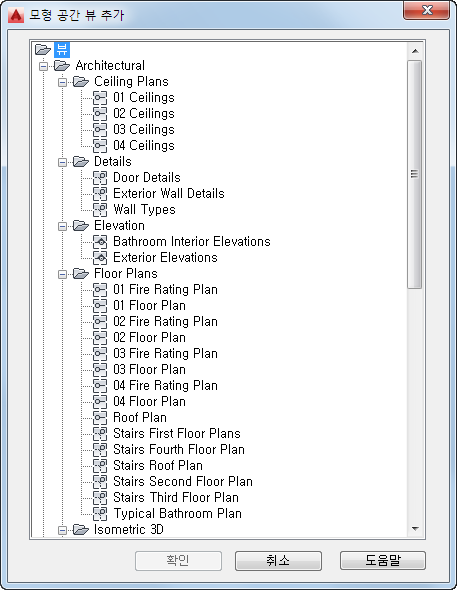

    상세를 배치할 도면 선택

14. 모형 공간 뷰를 배치할 프로젝트 뷰 도면을 선택한 후 확인을 클릭합니다.
15. 단면/입면이 있는 상세 작성을 선택한 경우 2D 단면/입면 결과의 삽입점을 지정합니다.
16. 단면/입면이 없는 상세 작성을 선택한 경우 상세화 중인 영역을 포함하는 모형 공간 뷰의 범위를 지정합니다.

    모형 공간 뷰의 범위는 기본 시트 뷰 크기를 나타내므로, 모형 공간 경계가 너무 작으면 주석을 배치하는 데 문제가 발생할 수도 있습니다.

    일단 모형 공간 뷰를 도면에 배치하면, 인출선의 필드 자리 표시자는 물음표로 바뀝니다. 모형 공간 뷰를 해석하려면 모형 공간 뷰를 시트에 배치해야 합니다.

17. 프로젝트 네비게이터에서 모형 공간 뷰를 표시하려면 대상 도면으로 이동하고 확장합니다.

    모형 공간 뷰는 도면 아래에 나열됩니다.
