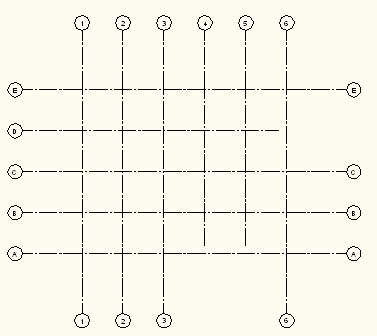

각 측면에 대해 가변 그리드 선이 있는 향상된 그리드를 작성하려면

네 개의 각 그리드 측면에 대해 그리드 선 개수를 서로 다르게 정의할 수 있습니다.

1. 홈 탭 작성 패널 기둥 그리드 드롭다운 향상된 사용자 그리드를 클릭합니다.

   또는 설계 도구 팔레트에서 향상된 사용자 기둥 그리드 도구를 선택할 수 있습니다.

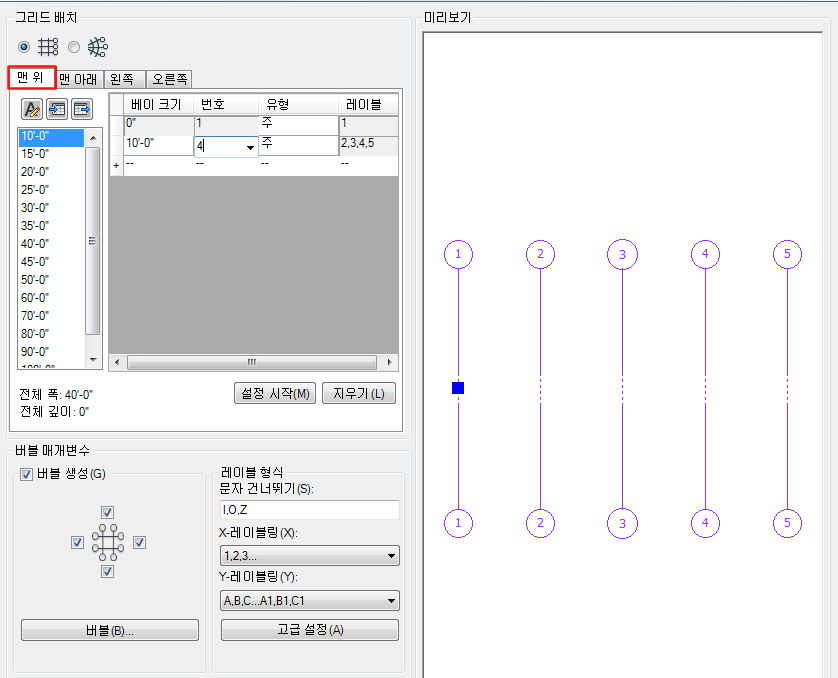

2. 먼저 더 많은 그리드 선 세트가 있는 측면에 대해 그리드 배치를 생성합니다. 예를 들어 맨 위에 선 1, 2, 3, 4, 5가 있고 맨 아래에 1, 3, 4, 5가 있는 그리드를 작성하려는 경우 먼저 맨 위 탭을 선택하고 원하는 거리에 4개의 그리드 베이를 입력합니다.

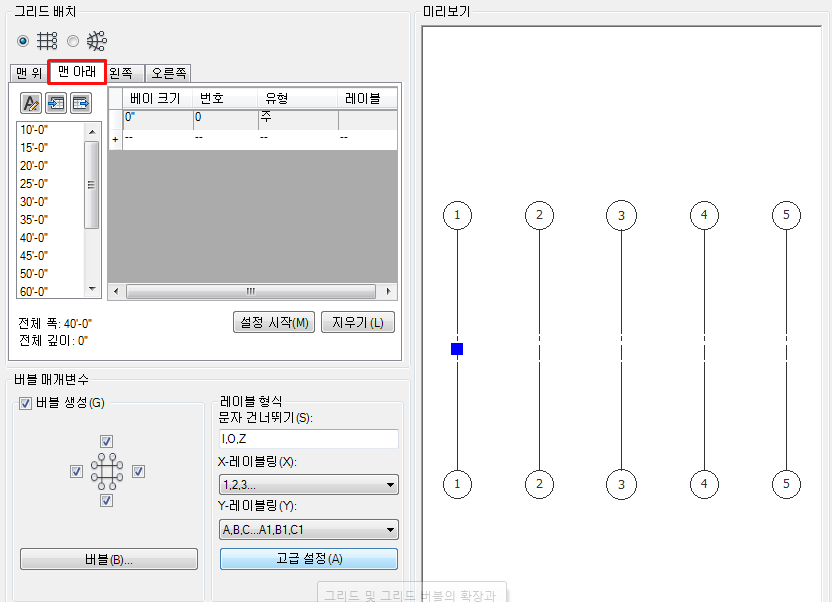

3. 그런 다음 맨 아래 탭으로 전환합니다. 그리드 베이가 아직 정의되지 않은 경우에도 맨 위 측면의 모든 그리드 선이 맨 아래까지 그려진 것을 확인할 수 있습니다. 이것은 기본 설정입니다.

   팁: 미리보기 창에는 현재 선택한 탭에 정의된 모든 그리드 선이 보라색으로 표시됩니다. 현재 비활성화되어 있는 탭에서 이전에 정의된 그리드 선은 검은색으로 표시됩니다.
4. 이제 맨 위 부분과 같은 베이 크기로 그리드의 맨 아래 부분에 대해 베이 추가하기를 시작합니다. 그리드 선의 색상이 검은색에서 보라색으로 변경되어 이러한 선이 맨 아래 부분에 정의됨을 나타냅니다.
   주: 기본적으로 처음 및 마지막 그리드 선이 양쪽 측면으로 확장합니다.

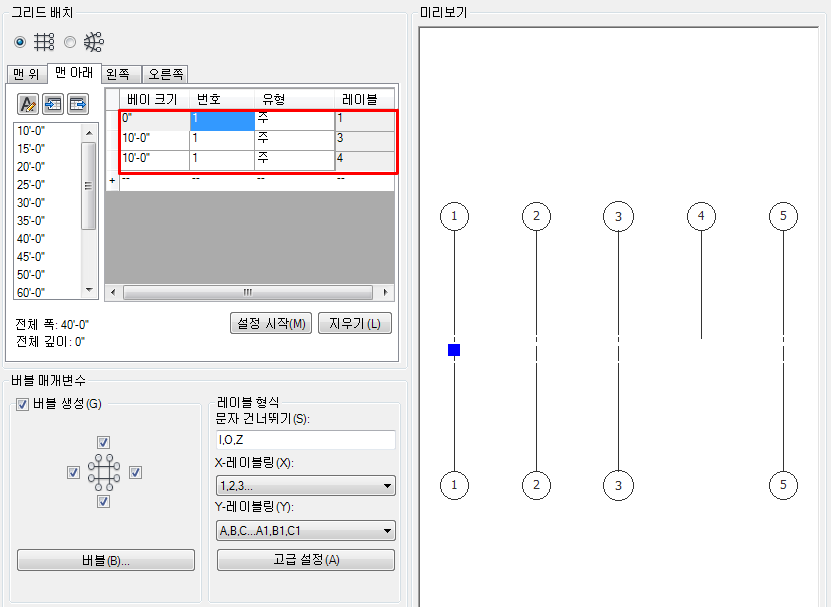

   이제 맨 아래 탭에 불완전한 그리드 베이 세트가 생성되었습니다. 아래 예와 같이 필요한 구성이 이미 완성된 경우 그리드를 도면에 배치할 수 있거나 왼쪽/오른쪽 탭으로 전환하여 수평선을 정의할 수 있습니다.

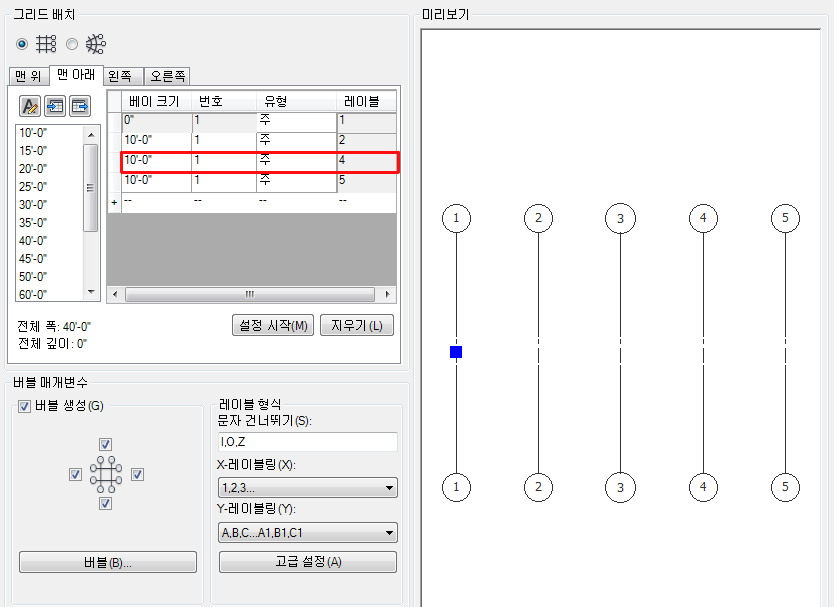

5. 원하는 결과가 아닌 경우 맨 위 부분보다 하나 적은 그리드 베이가 생성될 때까지 그리드의 맨 아래 부분을 계속 채웁니다. 마지막 그리드 선은 항상 양쪽 측면에 그려지므로 이렇게 수행해야 합니다. 이 예에서는 맨 위에 4개의 베이(5개의 그리드 선)를 추가했습니다. 맨 아래 부분에 대해 하나 적은 베이를 원하는 경우 맨 아래 부분에는 세 개의 베이만 추가하면 됩니다.

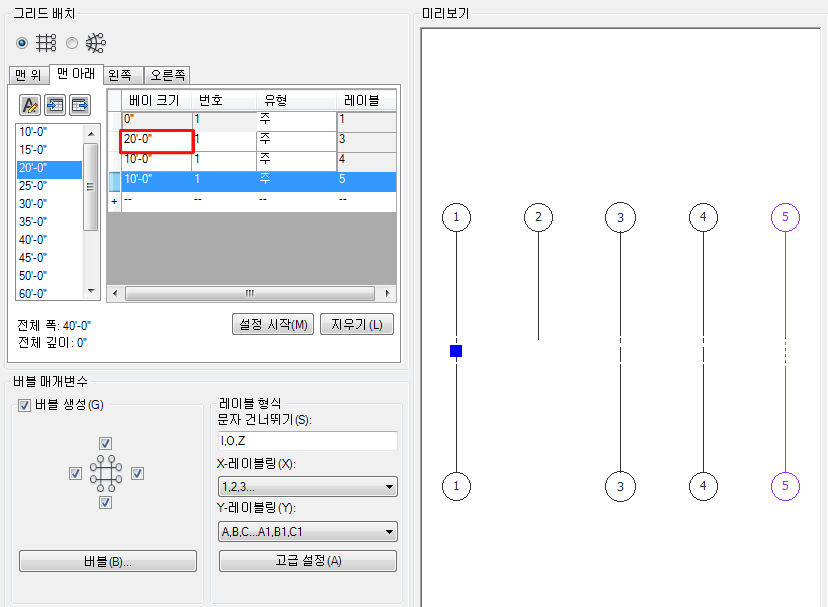

6. 선 하나를 생략하려면 베이를 늘려 크기가 두 배가 되도록 해야 합니다. 예를 들어 그리드 선 2를 생략하려는 경우 첫 번째 베이의 크기를 3000mm에서 6000mm로 두 배로 지정합니다.



   이제 첫 번째 베이가 맨 아래 부분에서 두 개의 베이에 걸쳐 있게 되므로 다섯 개가 아닌 네 개의 그리드 선만 남습니다. 왼쪽 탭으로 전환하여 다른 그리드 축을 편집하거나 Enter 키를 눌러 도면에 그리드를 배치할 수 있습니다.

   주: 또한 다른 방법을 수행하여 맨 위 탭에 전체 그리드 선 세트를 작성하고 맨 아래 탭에 복사하여 붙여넣은 다음 필요에 따라 각 행을 삭제하고 편집할 수 있습니다.
