형상선 표고를 빠르게 편집하려면

빠른 표고 편집 명령을 사용하면 지정된 부지에서 형상선 또는 구획선의 표고나 기울기를 대화식으로 편집할 수 있습니다.

표고는 끝점과 표고점에 표시되고, 기울기는 세그먼트를 따라 표시됩니다. 명령행에서 값을 편집하려면 클릭하십시오.

형상선 표고를 빠르게 편집하려면

  1. 수정 탭표고 편집 패널빠른 표고 편집 찾기을 클릭합니다.
    주: 현재 부지가 명령행에 나열됩니다. 다른 부지나 원하는 부지의 객체를 선택하려면 부지를 입력합니다. 그런 다음 도면에서 부지를 선택하거나 Enter 키를 눌러 객체 선택 대화상자의 사용 가능한 부지 리스트에 액세스합니다.
  2. 편집할 지오메트리 위로 마우스를 이동합니다.
    • 정점이나 교차로 위에 커서를 놓으면 삼각형 이 표시됩니다. 표고가 툴팁에 표시됩니다.

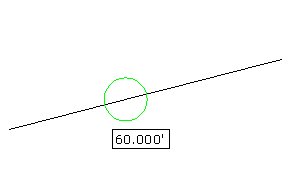

    • 표고점 위에 커서를 놓으면 원 이 표시됩니다. 표고가 툴팁에 표시됩니다.
    • 세그먼트 위에 커서를 놓으면 화살표 이 표시됩니다. 화살표는 커서에 가장 가까운 세그먼트의 끝을 가리킵니다. 기울기 편집을 수행하면 이 점의 표고가 변경됩니다. 기울기가 툴팁에 표시됩니다.
    • 편집할 수 없는 표고 또는 기울기로 커서를 이동하면 회색 그림문자 이 표시됩니다. 편집할 수 없는 선에는 사면 전개선 및 동적으로 연결된 형상선과 같은 객체가 포함됩니다.
    편집할 표고 또는 기울기를 찾은 다음 마우스를 클릭합니다.
  3. 다음 중 하나를 수행합니다.
    • 명령행에 새 표고 또는 기울기를 입력합니다.
    • 표고점을 클릭한 경우 지표면을 입력하여 지표면 선택 대화상자를 열고 표고를 가져올 지표면을 선택할 수도 있습니다.
      주: 도면에 지표면이 있는 경우에는 지표면 옵션이 나타납니다.
    • 기울기 점을 클릭한 경우 기울기를 입력하고 기울기를 지정할 수도 있습니다. 화살표가 가리키는 방향의 세그먼트 끝에 있는 표고가 편집됩니다.
주: 형상선을 지표면 브레이크라인으로 사용하고 지표면 재생성-자동 설정을 지정한 경우 편집할 때마다 지표면이 자동으로 업데이트됩니다.

참조 점을 선택하여 형상선 표고점을 빠르게 편집하려면

  1. 수정 탭표고 편집 패널빠른 표고 편집 찾기을 클릭합니다.
  2. 참조를 입력합니다.
  3. 사용할 참조점을 선택합니다. 참조점을 선택한 경우 해당 점은 부지에 있는 점으로 기본 설정됩니다. 그러나 OSNAP를 사용하여 도면의 모든 위치를 선택할 수 있도록 선택 옵션을 선택할 수도 있습니다.
  4. 참조점 주변에서 커서를 움직이면 화면 위에 노란색 선이 참조점에서 가장 가까운 점까지 그려집니다.
  5. 다음 중 하나를 수행합니다.
    • 기울기를 입력합니다. 기울기가 참조점과 형상선의 해당 점 사이에 적용됩니다.
    • 경사를 입력한 다음 경사를 입력합니다. 경사가 참조점과 형상선의 해당 점 사이에 적용됩니다.
    • 차이를 입력한 다음 표고 차를 입력합니다. 표고 차가 참조점과 형상선의 해당 점 사이에 적용됩니다.

    점에 지정된 표고가 명령행에 표시됩니다.
