정지 표고 편집기로 형상선, 측량 수치 및 구획선의 정점 표고를 편집합니다.
정지 표고 편집기를 사용하여 테이블 형식 대화상자에서 형상선 표고를 편집할 수 있습니다. 기존 지표면에서 표고를 지정할 수도 있습니다.
편집기에서 변경하는 경우 도면의 표고가 동적으로 변경됩니다.
편집기에서 각 정점은 자체 행에 화면표시되고 삼각망이나 원으로 표시됩니다.
정지 표고 편집기에서 행을 클릭하면 표식기가 도면에 표시되어 현재 위치한 정점을 나타냅니다.
- 녹색 삼각형
은 주 수평 지오메트리 점을 나타내는 점을 표시합니다. 예를 들어, 형상선을 작성할 때 모든 끝점은 삼각형으로 표시됩니다. IP(Intersection Point)를 삽입하면 삼각형으로도 표시됩니다.
- 흰색 삼각형
은 두 개의 형상선이 교차하지만 해당 위치에 지오메트리 점이 없는 분할 점을 나타냅니다. 이러한 점의 표고를 직접 편집할 수 없습니다. 자세한 내용은 아래 "분할점"을 참고하십시오.
주: 회색 점 아이콘은 사면 전개선 및 동적으로 연결된 형상선과 같은 읽기 전용 객체를 나타냅니다. - 원
은 표고 변경 점을 표시합니다. 정지 표고 편집기에서 표고점 삽입 아이콘을 사용하여 새 표고점을 삽입합니다.
이 해당 행의 아이콘과 함께 표시됩니다.
분할점

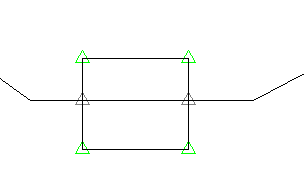

형상선, 로트선 또는 측량 수치와 같은 두 개의 형상이 교차하고 해당 위치에 지오메트리 점이 두 형상에 모두 없는 경우 분할 점이 작성됩니다. 이 점은 교차점에서 표고가 동일해야 하는 두 개의 교차하는 세그먼트 기울기로 제어되기 때문에 직접 편집할 수 없습니다. 두 표고가 다른 경우 구배 변경이 다른 구배 변경의 표고와 일치하는 표고로 삽입됩니다.
스타일이 다른 두 개의 형상선이 교차하는 경우 우선순위가 높은 형상선이 표고를 설정하도록 형상선 스타일에 우선순위를 지정할 수 있습니다. 스타일이 없는 형상선은 우선순위가 가장 낮습니다. 형상선 부지 특성 대화상자의 옵션 탭을 사용하여 형상선 스타일 우선순위를 설정할 수 있습니다. 자세한 내용은 형상선 부지 특성 편집 및 형상선 부지 특성 정보를 참고하십시오.
두 형상선의 스타일이 같거나 스타일이 없는 경우 마지막으로 수정된 형상선이 우선하므로 다른 형상선이 해당 점에서 끊어집니다. 해당 점에서 표고를 제어하려면 IP 삽입 명령을 사용하여 분할 점에서 정점을 작성합니다.
지표면과 관련된 형상선 표고
형상선은 지표면에서 해당 표고를 가져오고 해당 지표면에 상대적으로 유지되거나 해당 표고는 절대값이 될 수 있습니다.
정지 표고 편집기에서 다음 기능을 사용하여 상대 표고 옵션을 지정할 수 있습니다.
