위치를 선택하여 형상선 표고점을 삽입하려면
표고점 삽입
명령을 사용하여 형상선에 표고점을 삽입합니다.
다중점을 삽입할 위치, 거리 또는 증분을 지정합니다. 점 하나를 삽입할 때에는 표고를 지정할 수 있습니다.
위치를 선택하여 형상선 표고점을 삽입하려면
수정 탭
표고 편집 패널
표고점 삽입
찾기
을 클릭합니다.
형상선 또는 다른 객체를 선택합니다.

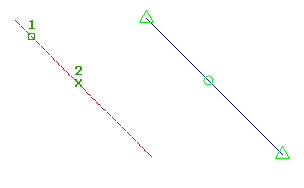

클릭하여 형상선을 따라 표고점을 삽입할 위치를 선택합니다.
값을 입력하여 표고를 지정합니다. 또는
지표면
을 입력하여 지표면에서 표고를 가져옵니다. 도면에 지표면이 하나만 있는 경우 해당 지표면이 자동으로 선택됩니다.
다른 점을 선택하거나 다른 점을 삽입할 거리를 지정합니다.
거리를 지정하여 형상선 표고점을 삽입하려면
수정 탭
표고 편집 패널
표고점 삽입
찾기
을 클릭합니다.
형상선 또는 다른 객체를 선택합니다.
거리
를 입력합니다.
형상선의 기존 점을 선택하여 거리의 시작을 지정합니다. 시작점 또는 끝점이 아닌 점을 선택할 경우 방향을 선택해야 합니다.
거리를 입력하여 표고점의 위치를 정의합니다.
다음 중 하나를 수행하여 점의 표고를 정의합니다.
기울기를 입력합니다.
경사
를 입력하고 경사를 입력합니다.
표고
를 입력하고 표고를 입력합니다. 또는
지표면
을 입력하여 지표면에서 표고를 가져옵니다.
차이
를 입력하고 표고 차를 입력합니다.
여러 표고점을 증분 삽입하려면
수정 탭
표고 편집 패널
표고점 삽입
찾기
을 클릭합니다.
형상선 또는 다른 객체를 선택합니다.
증분
을 입력합니다.
값을 입력하여 증분 길이를 정의합니다. 지정한 증분을 사용하여 형상선을 따라 점이 동일한 거리에 배치됩니다.
주:
이 옵션을 사용하면 표고를 묻는 프롬프트가 표시되지 않습니다. 형상선의 해당 위치에 존재하는 표고가 점에 자동으로 지정됩니다.
