중력식 관망 분석 명령을 사용하여 파이프 크기를 조정하고 관저고를 재설정하며 HEC-22 표준에 따라 에너지 및 동수경사선을 계산합니다.
다음에 대해 이 유틸리티를 사용할 수 있습니다.
- 적절한 강우 데이터를 사용하여 관망 분석
- 그래픽 및 .csv 파일로 결과 검토
- 결과를 관망에 적용
다음은 종단 뷰에 표시된 관망에 대한 분석 결과의 전/후 예시입니다.
| 관망 크기 조정 전 | 관망 크기 조정 후 |
|---|---|
|
|
|
세 가지 분석 유형을 선택할 수 있습니다. 파이프 크기 조정 및 관저고 재설정, 에너지 및 동수경사선 계산 및 유입구 분석.
- 파이프 크기 조정 및 관저고 재설정: 파이프를 통과하는 흐름을 분석한 다음 흐름을 수용하도록 파이프 크기를 조정하고 관저고를 재설정합니다. 대화상자의 결과 페이지에서 해당 결과를 관망에 적용하기 위한 옵션을 사용할 수 있습니다. 분석 결과를 적용하면 파이프 크기와 관저고 표고가 계산 결과에 따라 업데이트되며, 계산된 모든 특성이 관망에 적용됩니다.
주: 이 옵션은 수리적 특성(HGL 및 EGL)을 계산하지 않습니다. 수리적 특성을 계산하려면 에너지 및 동수경사선 계산 분석 유형을 선택합니다.
- 에너지 및 동수경사선 계산: 에너지 및 동수경사선을 계산한 다음 시스템의 각 선이 정상 상태인지, 초과 또는 범람했는지 보고합니다. 결과의 그래픽 미리보기를 표시할 수 있습니다(종단 뷰가 도면에 있는 경우). 대화상자의 결과 페이지에서 해당 결과를 관망에 적용하기 위한 옵션을 사용할 수 있습니다. 분석 결과를 적용하면 에너지 및 동수경사선 계산 결과값이 관망에서 영향을 받는 요소에 적용됩니다.
- 유입구 분석: 대화상자의 결과 페이지에서 유입구의 용량을 분석하고 각 유입구의 흐름, 깊이 및 확산을 보고합니다.
계산은 미국 연방 고속도로국 교통부가 공표한 도시 배수 설계 매뉴얼, 수력 엔지니어링 회람 번호 22(HEC-22), 3판을 기반으로 합니다.
- 에너지 및 동수경사선 계산 분석은 섹션 7.5, "에너지선 평가 절차"에 요약된 절차를 따릅니다.
- 유입구 분석은 4장 "포장 배수"에 요약된 절차를 따릅니다.
워크플로우 사전 요구사항
분석을 수행하기 전에 수행할 분석 유형에 따라 몇 가지 사전 요구사항이 필요합니다.
- 도로 형상을 작성합니다. 중력식 관망 분석 명령을 사용하여 유입구 분석을 수행하려면 차선의 횡단 경사, 종단 경사, 측수로 폭 및 각 유입구에 대한 측수로 횡단 경사를 지정할 수 있어야 합니다.
- 관망을 작성합니다(유입구, 파이프, 맨홀 및 배수구 위치 포함). 네트워크가 변경되었고 경사, 토피고 및 기타 네트워크 규칙이 계속 충족되는지가 더 이상 확실하지 않은 경우 중력식 관망 분석 명령을 실행하기 전에 관망의 각 구조물 및 파이프에 대해 규칙 적용 명령을 실행합니다.

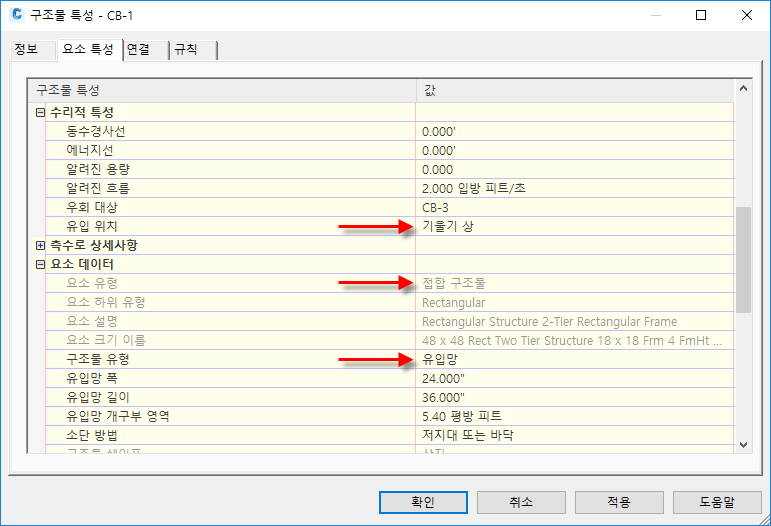

- 유입구는 일반적으로 Autodesk Civil 3D에서 유입구 위치 특성이 기울기 상 또는 오목형 상이며, 구조물 유형이 유입망, 연석 유입구 또는 조합인 접합 구조물로 작성됩니다.

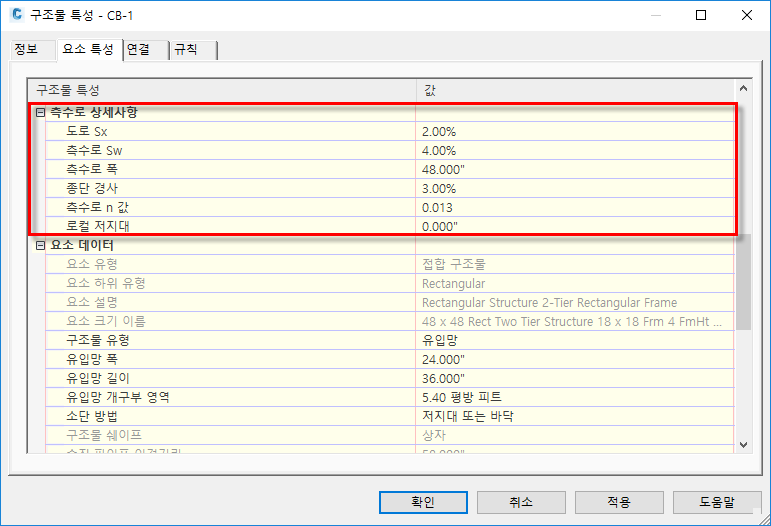

구조물 특성 대화상자의 측수로 상세사항 섹션을 사용하여 유입구 주변의 도로 영역의 특성을 정의할 수 있습니다. 이러한 특성은 유입구 분석 계산을 위한 중력식 관망 분석 명령에서 사용됩니다.

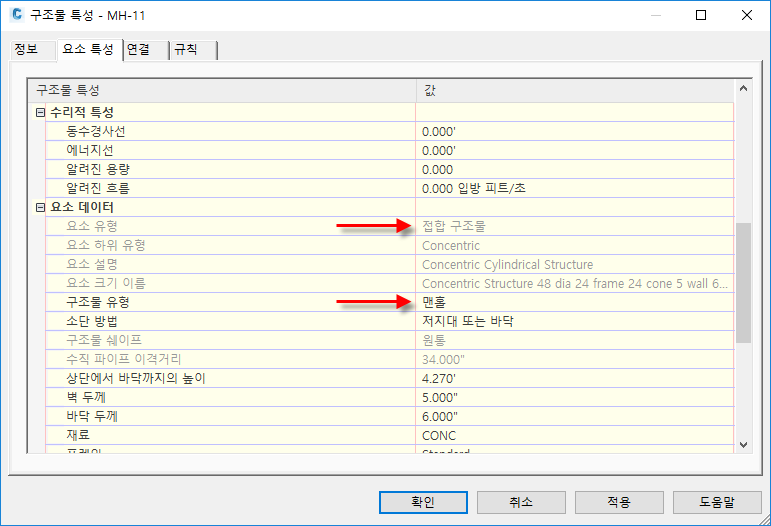

주: 피쳐 설정 편집 - 구조물 대화상자에서 측수로 상세사항 기본값을 지정할 수 있습니다. 새 관망을 작성할 때 구조물에 기본값이 적용됩니다. - 맨홀은 일반적으로 접합 구조물과 맨홀의 구조물 유형으로 작성됩니다.
- 파이프 크기 조정 프로세스에서 지정할 배수구 구조물이 필요합니다. 배수구 요소로 다음 요소 유형을 선택할 수 있습니다.
- 내부로 흐름이 유입되는 하나 이상의 파이프를 가지지만 외부로 흐름이 나가는 파이프가 없는 구조물
-

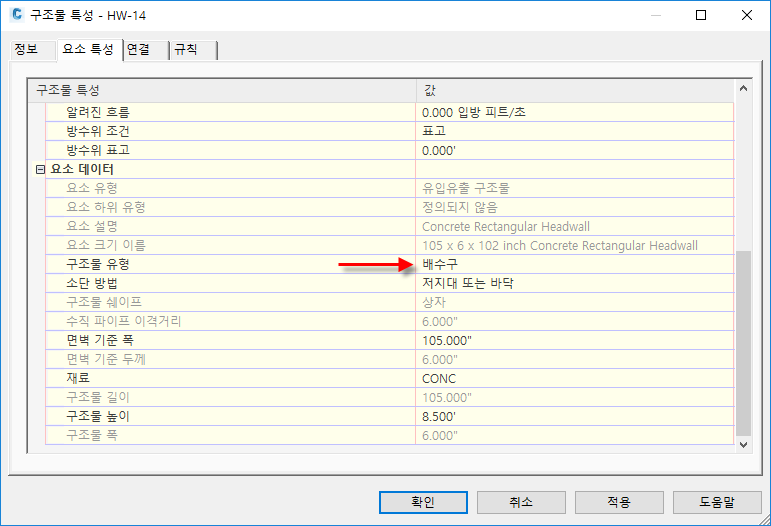

구조물 특성 대화상자의 요소 특성 탭에서 구조물 유형으로 지정된 배수구가 있는 구조물

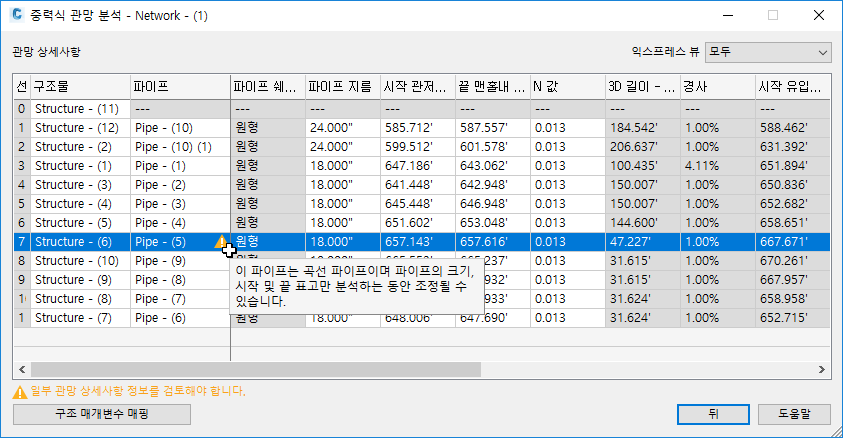

- 곡관의 경우 분석이 가능하며 결과 적용 후에도 곡률 결과가 유지됩니다. 분석에 의해 파이프의 크기 및 시작/끝 표고는 업데이트될 수 있습니다.
- 모든 비원형 파이프는 분석하는 동안 원형 파이프로 처리됩니다. 내부 폭은 지름으로 사용됩니다.
- 관망은 참조 지표면에 연결될 필요가 없습니다. 그러나 참조 지표면이 있는 경우 지표면 표고가 토피고 값 계산에 사용됩니다. 참조 지표면이 없는 경우 토피고 값 계산에 구조물 상단이 사용됩니다.
- 설정에 지정된 최소 토피고는 가장 마지막 다운스트림 파이프(배수구 구조물에 연결됨)를 제외한 모든 파이프에 적용됩니다. 이로 인해 지표면 경사가 가장 마지막 다운스트림 파이프보다 가파른 경우 배수구 구조물 및 구조물에 연결된 파이프가 지면 위로 보일 수 있습니다. 이를 방지하려면 일반 페이지에서 배수구 관저고 유지 점검 상자를 선택해야 합니다. 배수구 관저고 유지 설정은 배수구에서 표고를 유지하고 나머지 관망의 표고는 계산된 파이프 경사를 기반으로 내릴 수 있습니다.
- 선택한 관망이 데이터 참조된 경우 에너지 및 동수경사선을 계산할 수 있지만, 분석 결과를 관망에 적용할 수는 없습니다.
- 선택적으로 관망을 도면의 종단 뷰에 추가합니다. 이렇게 하면 종단 옵션을 사용하여 대화상자의 결과 페이지에서 관망의 변경사항을 미리 볼 수 있습니다.
- 유입구는 일반적으로 Autodesk Civil 3D에서 유입구 위치 특성이 기울기 상 또는 오목형 상이며, 구조물 유형이 유입망, 연석 유입구 또는 조합인 접합 구조물로 작성됩니다.
- 유입구에 연결된 유역(지표면 또는 객체로부터의)을 작성합니다. 유역 작성 시 유출 계수는 수동으로 지정되며 유역의 특성으로 영역 및 유달 시간(Tc)이 계산됩니다. 이러한 값들은 파이프 크기 조정 프로세스에 사용됩니다. 그러나 유역에 대해 계산된 Tc가 설정에 지정된 최소값보다 작은 경우 설정의 값이 대신 사용됩니다.
- 시스템에 입력할 추가 흐름이 있는지 파악합니다. 유입구에 대한 유역이 없는 경우 알려진 흐름이 유입구에 대해 지정될 수도 있습니다.
- 해당 위치의 강우 데이터를 준비하거나 가져옵니다. 이 데이터는 NOAA.csv 또는 X-Degree.csv 파일 또는 Hydraflow.idf 파일의 형태로 존재할 수 있습니다. 샘플 강우 파일은 C:\ProgramData\Autodesk\C3D 2020\kor\HHApps\IDF에 설치되어 있습니다.
기본 설정 지정
종속 영역 및 파이프에 대해 수동으로 지정되어야 하는 설정 또는 분석 계산에서 값으로 사용되는 설정은 설정 페이지에서 기본값으로 사전 설정할 수 있습니다. 일반 페이지에서 설정 버튼을 클릭하면 이 대화상자가 열립니다.
구조물에 대한 기본 설정은 피쳐 설정 편집 - 구조물 대화상자에서 지정할 수 있습니다.
요소 작성기로 작성한 요소에 대한 매개변수 매핑
요소 작성기로 작성한 요소의 매개변수를 중력식 관망 분석 명령에 필요한 매개변수에 매핑할 수 있습니다.
매개변수를 매핑하고 기존 관망의 구조물에 적용하면 중력식 관망 분석 명령을 사용할 때 값을 수동으로 지정할 필요가 없습니다.
자세한 내용은 중력식 관망 분석을 위해 배수 구조물 매개변수를 매핑하려면을 참조하십시오.
관망 상세사항 정보
중력식 관망 분석 대화상자의 관망 상세사항 페이지를 사용하여 선택한 분석 유형과 관련된 관망 상세사항 정보를 검토 및 변경할 수 있습니다.
선택하는 분석 유형을 수행할 수 없는 경우 중력식 관망 분석 대화상자의 일반 페이지에 있는 관망 상세사항 버튼 아래에 오류 메시지가 표시됩니다.
일부 관망 상세사항 정보를 검토해야 하는 경우, 경고 메시지가 일반 페이지의 관망 상세사항 버튼 아래에 표시됩니다.
관망 상세사항 버튼을 클릭하여 오류 및 경고를 검토하고 관망 상세사항 설정을 변경할 수 있는 관망 상세사항 페이지를 엽니다.
자세한 내용은 관망 상세사항 페이지(중력식 관망 분석 대화상자)를 참고하십시오.
해석 결과
중력식 관망 분석 대화상자에서 분석 버튼을 클릭하면 결과 페이지가 표시됩니다.
시각적 큐 및 툴팁이 표시되어 분석 결과를 나타냅니다.
결과 테이블에서 행을 선택하면 오른쪽 패널에 선택한 선에 있는 파이프 및 구조물에 대한 상세 정보가 표시됩니다.
자세한 내용은 결과 페이지(중력식 관망 분석 대화상자)를 참고하십시오.
관망 요소 교체
파이프 크기 조정 및 관저고 재설정 분석 유형의 경우 중력식 관망 분석 명령에서는 교체 요소에 대한 현재 요소 카탈로그를 확인합니다. 필요한 요소의 크기가 카탈로그에 있지만 현재 요소 리스트에 없는 경우 요소 교체 후 현재 요소 리스트에 추가됩니다.
분석에 의해 다른 요소 크기가 필요한 것으로 파악되면 파이프의 원본 패밀리로부터 해당 크기가 조회되며, 필요한 크기가 해당 패밀리에 없는 경우에는 관망에 사용된 다른 요소 패밀리로부터 조회됩니다. 이로 인해 한 파이프의 재질이 다른 재질로 변경될 수 있습니다(단, 다른 재질이 이미 관망에서 사용된 경우에만).
| 문제점 | 및 문제점 | 할 일... |
|---|---|---|
| 원래 부품은 18인치 콘크리트 파이프였으며 분석 결과 12인치 파이프를 사용할 수 있는 것으로 파악됨 | 12인치 콘크리트 파이프가 요소 카탈로그에 있음 | 12인치 콘크리트 파이프가 사용될 예정 |
| 원래 부품은 12인치 콘크리트 파이프였으며 분석 결과 10인치 파이프를 사용할 수 있는 것으로 파악됨 | 10인치 콘크리트 파이프가 요소 카탈로그에 없음 | 그러면 관망에 사용된 다른 요소 패밀리로부터 10인치 파이프가 조회됨
주: 권장 크기에 맞추기 위해 파이프 재질이 다른 재질로 변경되는 경우 알림은 발생하지 않습니다. 파이프 재질 검토를 위해 파이프 보고서를 출력하거나 도면에서 파이프 재질을 표시하는 열을 포함하는 테이블을 작성할 수 있습니다.
|
크기 조정 후 미세 조정
- 파이프 규칙이 적용된 관망에 결과를 적용한 다음 도구공간의 통합관리 탭에서 파이프를 검토하여 규칙의 위반 여부를 검토하는 것이 좋습니다.
- 원하는 토피고 값을 충족하기 위해 배수구 구조물 위치 및/또는 표고를 수정해야 할 수 있습니다.
