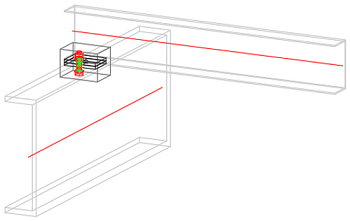

Dynamo를 사용하여 Revit에서 구조 철골 연결을 자동으로 작성할 수 있습니다.
Revit에서 Dynamo의 철골 연결 작업을 시작하기 전에 다음 사항을 검토하십시오.
- Autodesk Steel Connections 패키지를 설치합니다.
- Revit에서 사용할 수 있는 연결만 지원됩니다.
- 비표준 강철 모양(일반적으로 사용자가 작성한 패밀리)은 현재 지원되지 않습니다.
- 포함된 강철 및 콘크리트 연결은 현재 지원되지 않습니다.
- 내포된 연결 - 동일한 요소의 동일한 노드에 있는 두 개의 다른 연결은 현재 지원되지 않습니다.
- 프레임 요소 외에 입력해야 하는 연결은 현재 지원되지 않습니다.
- 프레임 요소의 시스템 축이 하드코딩된 허용치보다 훨씬 멀리 있어 하는 연결은 배치할 수 없습니다.
- 현재 연결 유형 특성에서 연결 매개변수를 재지정할 수 없습니다.
- 프레임 요소 단면 또는 모양으로 필터링하기 위한 여러 값을 선택할 수 없습니다.
- 스크립트 실행이 시작된 후에는 중지할 수 없습니다.
- 내부 힘을 기준으로 필터링할 경우 프레임 요소 끝의 힘/모멘트 값만 고려합니다.
