두 프레임 요소의 연결 노드를 위한 모델을 스캔하는 Dynamo의 철골 연결 스크립트를 작성하는 예제를 검토합니다.
주: 철골 연결 샘플 스크립트 세트는 Dynamo 설치 패키지에서도 제공됩니다. 이러한 샘플 스크립트를 사용자 스크립트의 시작점으로 사용할 수 있습니다.
연결 노드는 다음 기준을 충족해야 합니다.
- 두 요소가 끝과 끝 맞춤을 충족합니다.
- 첫 번째 요소에 0도의 기울기 각도가 있습니다.
- 두 번째 요소에 10에서 15도 사이의 경사 각도가 있습니다.
- 두 프레임 요소의 웹이 평행합니다.
- 첫 번째 요소에 I-모양-평행 플랜지 단면 모양이 있습니다.
- 두 번째 요소에 W 모양 패밀리와 W12X26 유형이 있습니다.
이러한 모든 조건이 충족될 때마다 무릎 프레임이 볼트로 헌치 연결되도록 스크립트가 배치됩니다. 이 연결에는 I모양-평행 플랜지 단면을 기본 입력 요소로 사용하고, W 모양 패밀리인 W12X26 유형을 보조 입력 요소로 사용합니다.

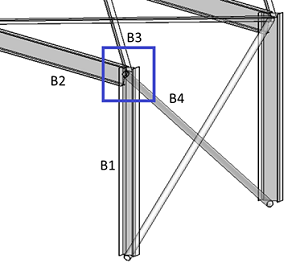

다음 이미지에 표시된 연결 노드는 4개의 요소가 있는 연결 노드입니다. B1과 B2 사이에 헌치를 사용하고, B1을 기본 요소로 사용하고, B2를 보조 요소로 사용하여 무릎 프레임이 볼트로 헌치 연결되도록 배치합니다.
참고:
- B2의 경사 각도는 11도입니다.
- B1은 수직입니다.
- B1의 웹이 B2의 웹에 평행합니다.
- B1과 B2가 끝과 끝 맞춤을 충족합니다.
- B1과 B2의 웹이 평행합니다.
- B2에 W 모양 패밀리와 W12X26 유형이 있습니다.
첫 번째 단계: 연결 입력 요소 선택 및 그룹화
