Выберите формат перекрестных ссылок и добавьте перекрестные ссылки в чертежи.
AutoCAD Electrical toolset добавляет информацию о перекрестных ссылках к связанным компонентам схемы, указывая расположение ссылки. Родительский компонент аннотируется расположением ссылок на каждый дочерний компонент. Дочерний компонент аннотируется расположением ссылки на родительский компонент.

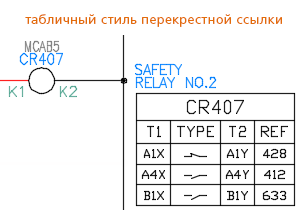

AutoCAD Electrical toolset поддерживает три типа аннотирования перекрестных ссылок на родительском компоненте.
Аннотирование перекрестных ссылок на дочернем компоненте всегда выполняется в текстовом формате.

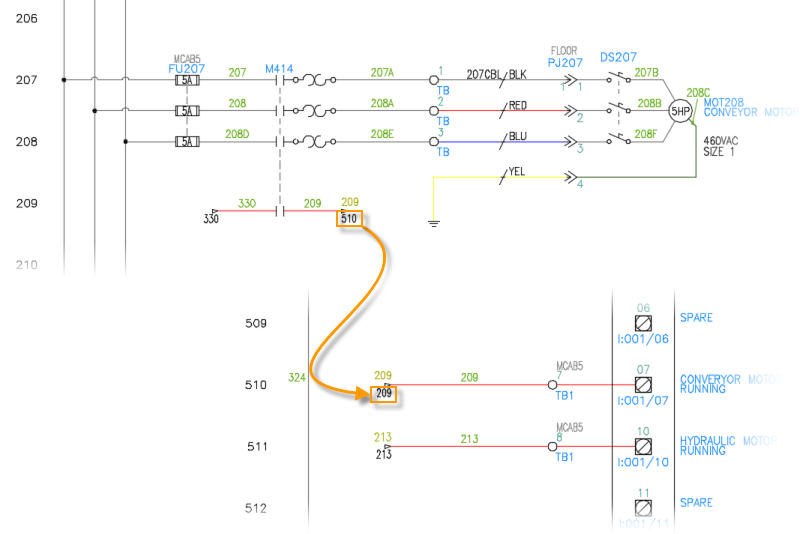

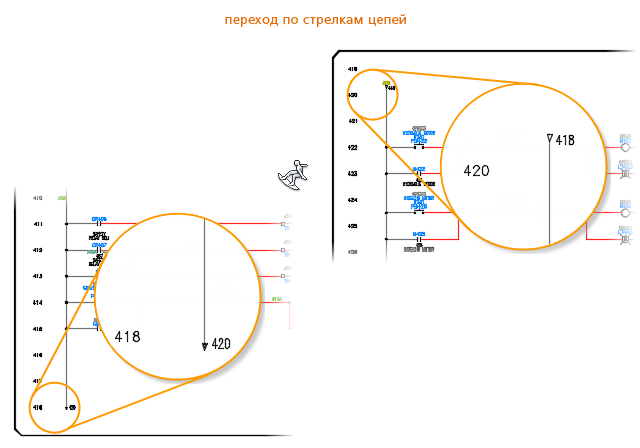

Кроме того, информация о перекрестных ссылках также добавляется на стрелки цепей. Стрелка с адресом источника аннотируется расположением ссылки на каждую из стрелок с адресом назначения. Стрелка с адресом назначения аннотируется расположением ссылки на стрелку с адресом источника.
Задайте формат перекрестных ссылок и стиль на вкладке "Свойства чертежа"
"Перекрестные ссылки".
Обновления перекрестных ссылок
Если проект настроен для создания перекрестных ссылок в режиме реального времени, при каждом изменении расположения ссылки компонента или стрелки цепи выполняется обновление аннотирования перекрестных ссылок. Например, при добавлении контакта и его связывании с родительским компонентом перекрестная ссылка на родительском компоненте обновляется и включает новый дочерний компонент. Если переместить дочерний компонент в новое расположение, перекрестная ссылка родительского компонента обновляется и указывает новое расположение. Если дочерний компонент удаляется, перекрестная ссылка родительского компонента обновляется и ссылка для дочернего компонента удаляется. Эти обновления выполняются вне зависимости от того, находятся ли родительский и дочерние компоненты на одном и том же чертеже или нет.
Если создание перекрестных ссылок в реальном времени отключено или если автоматическое обновление чертежей не было выполнено, используйте следующие команды для обновления перекрестных ссылок:
- Перекрестные ссылки компонентов найти
- Обновить ссылки на цепи найти

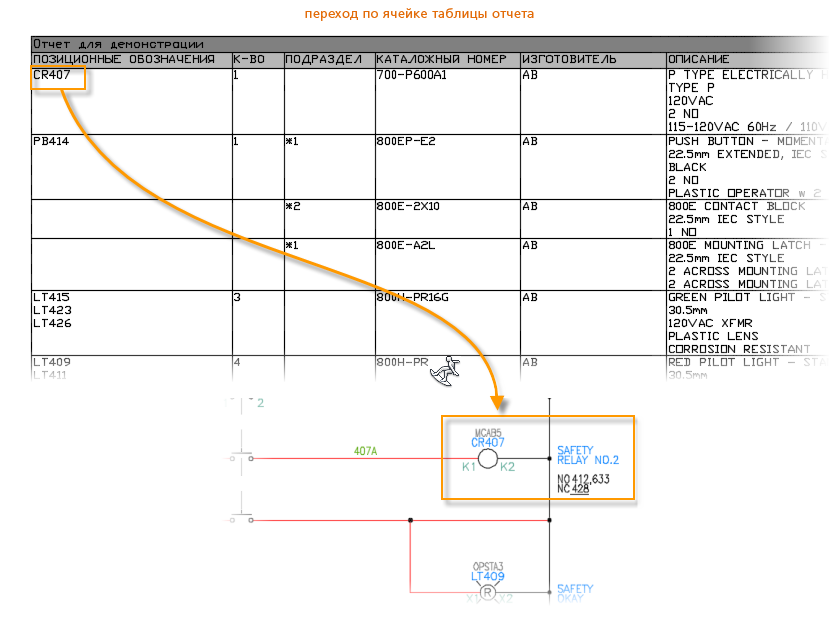

При выполнении команды "Перекрестная ссылка компонента" создается два отчета:
- Отчет о перекрестных ссылках — список всех компонентов, а также количества и расположения дочерних контактов.
- Отчет об исключениях/ошибках — список исключений, которые включают дочерние контакты без родительских компонентов, а также родительские катушки реле без дочерних контактов.

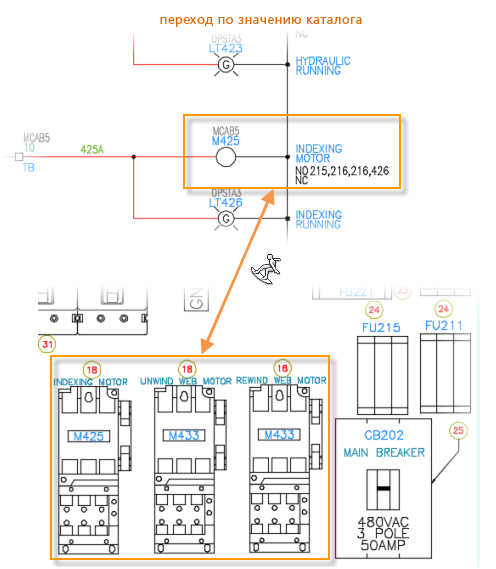

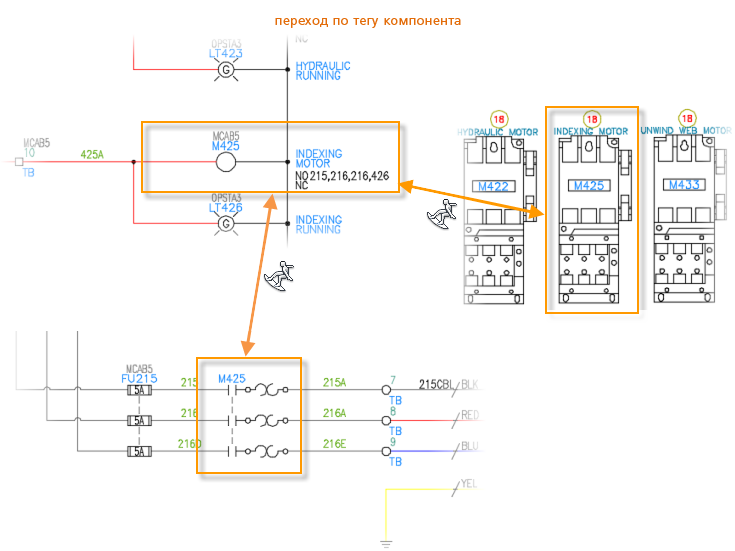

Переход
Переход является способом перемещения к связанным компонентам или способом следования за стрелкой цепи. найти
