Изменение чертежей с сохранением интеллектуальных функций, необходимых AutoCAD Electrical toolset.
В AutoCAD Electrical toolset предусмотрено несколько способов изменения существующих компонентов. Вместо стандартных команд AutoCAD для внесения изменений рекомендуется использовать команды AutoCAD Electrical toolset.
Значения компонентов можно редактировать в любое время, при этом программа выполняет синхронизацию всех связанных компонентов. найти
Можно плавно перемещать компонент вдоль соединенного с ним провода. При этом провода остаются прикрепленными к компоненту. Быстрое перемещение доступно только для компонентов с одним или двумя соединенными проводами. Для быстрого перемещения можно также выбрать какой-либо провод. При этом все компоненты на этом проводе перемещаются вместе с ним. найти
Можно настраивать компоненты, с тем чтобы они выравнивались с выбранным компонентом. найти
Также можно переносить компоненты из одного местоположения в другое. По мере необходимости позиционные обозначения компонентов обновляются и выполняется исправление или разрыв проводов. найти

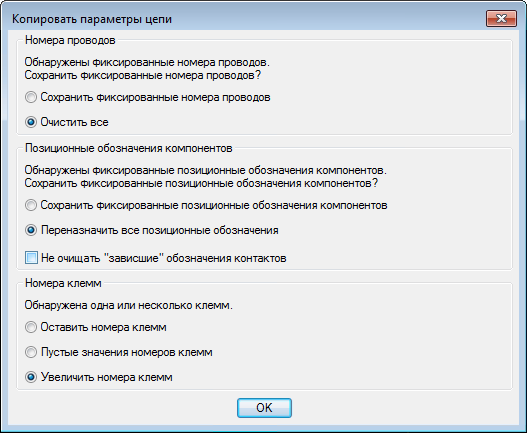

Если требуется скопировать компоненты и провода на одном чертеже, можно воспользоваться командой "Копировать цепь". найти
Можно выбрать несколько точек вставки для создания нескольких копий. Позиционные обозначения компонентов обновляются таким образом, что они не повторяются. Можно обновить номера клемм.

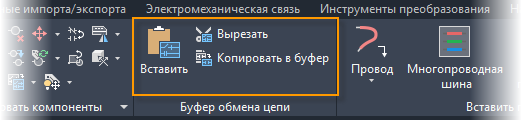

Для копирования компонентов и проводов из одного чертежа в другой можно использовать команду "Буфер обмена цепи".
При использовании команд "Копировать в буфер" и "Вырезать" компоненты и провода помещаются в буфер обмена цепей. Используйте команду "Вставить" для размещения объектов в активном или другом чертеже. Возможно, потребуется обновить номера клемм, поскольку эта команда не позволяет их увеличить.
Для быстрого внесения изменений можно также использовать следующие команды.
Удаление компонента и исправление подключенных проводов. найти
Переключение между замыкающим и размыкающим состояниями контактов. найти
Замена одного блока на другой с сохранением соединения проводов и значений атрибутов. найти
Обновления по всему проекту
При работе с проектом, аналогичным предыдущему, в него можно копировать имеющиеся чертежи. Возможно, потребуется обновить систему координат, переназначить позиционные обозначения компонентов, номера проводов и т. п.

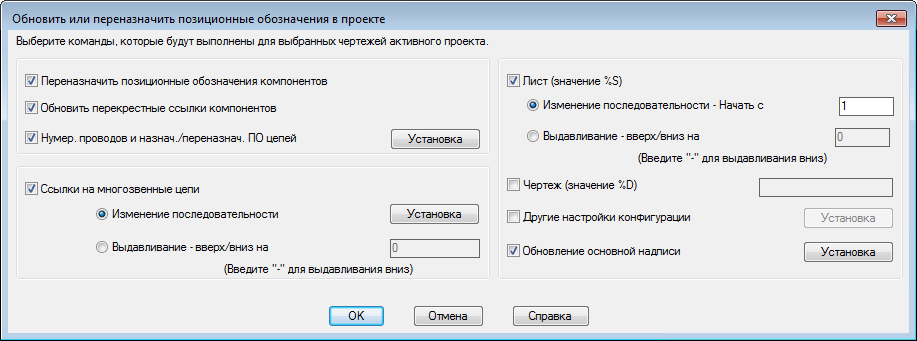

Для обновления всего вышеперечисленного можно использовать команду "Обновить/переназначить позиционные обозначения". найти
Отслеживание изменений

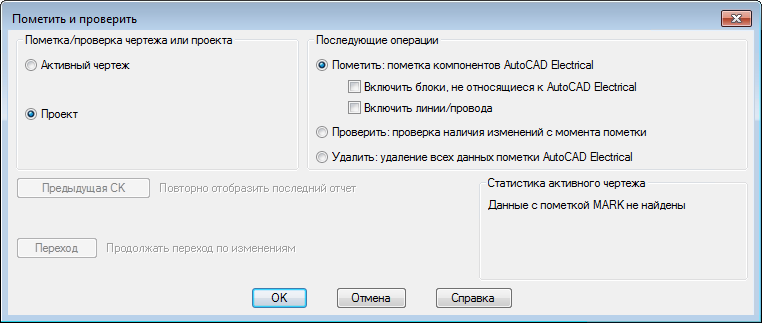

Если необходимо отслеживать изменения, внесенные в чертежи, используется команда "Отметить/Проверить". найти
С помощью этой команды можно отслеживать изменения, даже если они выполнены не в AutoCAD Electrical toolset. Для создания начальной точки используйте команду "Отметить". В AutoCAD Electrical toolset для каждого чертежа и компонента добавляются невидимые интеллектуальные возможности.

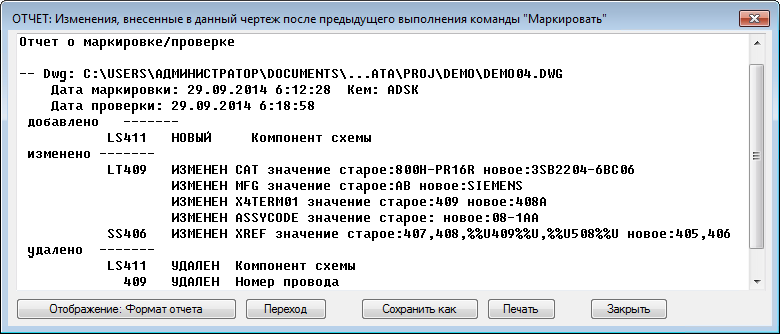

Если необходимо просмотреть изменения, внесенные после этого момента, можно запустить ту же команду и выбрать параметр "Проверить". При этом отображается отчет обо всех изменениях. Этот отчет можно распечатать либо использовать для перехода к измененным объектам.
