Работа с многозвенными цепями

Вставка многозвенных цепей, добавление звеньев, изменение нумерации многозвенных цепей и определение параметров многозвенной цепи по умолчанию.

Вставка многозвенной цепи

1. Щелкните вкладку "Схема"панель "Вставить провода/номера проводов"раскрывающийся список "Вставить многозвенную цепь""Вставить многозвенную цепь". найти
2. Укажите значения ширины и интервала для многозвенной цепи.
3. Задайте значения параметров первой ссылки, указателя и звеньев.

   Параметр "Указатель" определяет шаг приращения для номеров линейных ссылок (по умолчанию — 1). Если не требуется отображение номеров каждой линейной ссылки, можно удалить дополнительные номера с помощью команды AutoCAD "Стереть". Не удаляйте номер самой верхней линейной ссылки. Он представляет собой блок главной линейной ссылки (MLR) многозвенной цепи и несет в себе интеллектуальные функции.

   Прим.: Вводить значение длины не требуется, так как оно вычисляется после ввода значений параметров первой ссылки, указателя и звеньев.
4. Укажите, требуется ли создать однофазную или трехфазную многозвенную цепь. Если выбрана трехфазная многозвенная цепь, параметры "Ширина" и "Чертить звенья" недоступны.
5. Укажите способ прорисовки звеньев.

   При выборе параметра "Без шины" прорисовываются только номера линейных ссылок, а при выборе параметра "Без звеньев" — только шина под напряжением и нейтральная шина со звеньями. Добавьте звенья с помощью команды AutoCAD Electrical toolset «Добавить звено» или инструмента «Вставить провод». Для автоматической вставки звеньев в каждом местоположении ссылки или через одну позицию линейной ссылки выберите "Да" (значение параметра "Пропустить" должно быть равно 0 или 1 соответственно). Можно задать пропуск звеньев; например, если для параметра "Пропустить" задано значение 4, после каждого прорисованного звена пропускается четыре звена.

6. Нажмите кнопку "OK".
7. Укажите положение начала многозвенной цепи. Введите начальное и конечное значение или выберите точку на чертеже.

   В процессе вставки многозвенной цепи в командной строке отображается текущий тип проводов. Для переопределения этого типа можно нажать клавишу быстрого вызова "T" и выбрать новый тип провода в диалоговом окне "Задать тип провода". Новый тип провода становится текущим типом провода, и выполнение команды вставки многозвенной цепи продолжается.

8. Укажите последний номер ссылки для многозвенной цепи. Этот шаг можно пропустить, если значения были введены на предыдущем шаге.
9. Щелкните в месте вставки многозвенной цепи.

Прим.: Для изменения положения многозвенной цепи в целом воспользуйтесь командой AutoCAD "Перенести". Убедитесь в том, что многозвенная цепь выбрана полностью, включая первый номер линейной ссылки (вставленный блок MLR). Нажмите кнопку "Корректировать многозвенную цепь", затем нажмите "Отмена" в диалоговом окне. При выполнении этой команды AutoCAD Electrical toolset принудительно осуществляет повторное считывание и обновление внутреннего списка с информацией о местоположении многозвенной цепи.

Изменение нумерации многозвенной цепи

1. Щелкните вкладку "Схема"панель "Редактировать провода/номера проводов"раскрывающийся список "Изменить многозвенную цепь""Корректировать многозвенную цепь". найти
2. Введите новый начальный номер линейной ссылки и нажмите "OK".
   Прим.: При этом имеющиеся компоненты или номера проводов не обновляются.

3. Для обновления позиционных обозначений компонента и установления соответствия новым номерам линейных ссылок выберите вкладку "Схема"панель "Редактирование компонентов"раскрывающийся список "Переназначить позиционные обозначения компонентов"Переназначить позиционные обозначения компонентов. найти
4. Для обновления номеров проводов выберите вкладку "Схема"панель "Вставить провода/номера проводов"раскрывающийся список "Вставить номера проводов"Номера проводов. найти

   Выберите "Назначить/переназначить позиционные обозначения для всех".

   Если задействованы проводные соединения, выходящие за пределы страницы, убедитесь в том, что в диалоговом окне "Переключение обозначений Т-образных угловых соединений""Назначение позиционных обозначений проводов" выбран параметр "Создать перекрестные ссылки цепей".

5. Выберите "Указать отдельные провода" и выберите провода для переназначения позиционных обозначений.

Изменение нумерации многозвенных цепей в рамках проекта

1. Выберите вкладку "Схема"панель "Редактировать провода/номера проводов"раскрывающийся список "Изменить многозвенную цепь"Изменить нумерацию ссылок многозвенной цепи. найти
2. Введите первый номер цепи для первой многозвенной цепи первого чертежа.
3. Выберите один из следующих способов.
   • "Использовать следующую последовательную ссылку" — приращение последней линейной ссылки на предыдущем чертеже.
   • "Пропустить, количество ссылок из чертежа на чертеж" — число пропускаемых ссылок для первой ссылки многозвенной цепи следующего чертежа. Например, если первым номером ссылки будет значение 1001 и вводится значение пропуска 1000, первая многозвенная цепь на втором чертеже обновляется до значения 2001, первая многозвенная цепь на третьем чертеже — до значения 3001 и т. д.
4. Нажмите кнопку "ОК".
5. Выберите чертеж для обработки.
6. Нажмите кнопку "ОК".

Изменение размера многозвенной цепи

С помощью инструмента "Корректировать многозвенную цепь" можно уменьшить или увеличить длину или ширину имеющейся многозвенной цепи.

Для увеличения или уменьшения длины многозвенной цепи выполните следующие действия.

1. Щелкните вкладку "Схема"панель "Редактировать провода/номера проводов"раскрывающийся список "Изменить многозвенную цепь""Корректировать многозвенную цепь". найти
2. Измените столбец номеров линейных ссылок в соответствии с требуемой длиной многозвенной цепи и нажмите "OK".
3. Для увеличения или уменьшения длины многозвенной цепи выберите в меню команду AutoCAD "Переключение обозначений Т-образных угловых соединений""Растянуть".

Для растягивания или сжатия многозвенной цепи выполните следующие действия:

1. Щелкните вкладку "Схема"панель "Редактировать компоненты"раскрывающийся список "Изменить компоненты""Быстрое перемещение". найти
2. Выберите вертикальную направляющую многозвенной цепи и переместите ее наружу или внутрь.

3. Чтобы компоненты выровнять по столбцам,

   Щелкните вкладку "Схема"панель "Редактировать компоненты"раскрывающийся список "Изменить компоненты""Выровнять". найти
4. Выберите компоненты, которые требуется выровнять, и нажмите клавишу Enter.

Перемещение многозвенной цепи

1. Перемещение многозвенной цепи выполняется с помощью команды AutoCAD "Перенести" в меню. Необходимо убедиться, что многозвенная цепь выбрана целиком, включая первый номер линейной ссылки
2. Щелкните вкладку "Схема"панель "Редактировать провода/номера проводов"раскрывающийся список "Изменить многозвенную цепь""Корректировать многозвенную цепь". найти
3. Нажмите "Отмена".

   В AutoCAD Electrical toolset принудительно выполняется повторное считывание и обновление внутреннего списка, содержащего информацию о местоположении многозвенной цепи.

Изменение интервала между звеньями

1. Щелкните вкладку "Схема"панель "Редактировать провода/номера проводов"раскрывающийся список "Изменить многозвенную цепь""Корректировать многозвенную цепь". найти
2. Измените столбец номеров линейных ссылок в соответствии с требуемыми значениями интервала между звеньями и длины многозвенной цепи.

3. Быстрое перемещение ( или команда AutoCAD РАСТЯНУТЬ) для перемещения существующих звеньев в новое местоположение.

   Щелкните вкладку "Схема"панель "Редактировать компоненты"раскрывающийся список "Изменить компоненты""Быстрое перемещение". найти

Вставить звенья

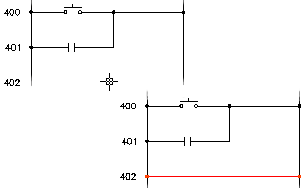

Добавление звена многозвенной цепи в линейную ссылку, ближайшую к точке, выбранной на цепи.

Провода обеих шин должны отображаться на экране.

1. Щелкните вкладку "Схема"панель "Редактировать провода/номера проводов"раскрывающийся список "Изменить многозвенную цепь""Добавить звено". найти
2. Выберите для вставки звена незаполненную область между проводом шины под напряжением и нейтральным проводом шины.

   В процессе вставки звена в командной строке отображается текущий тип проводов. Для переопределения этого типа можно нажать клавишу быстрого вызова "T" и выбрать новый тип проводов в диалоговом окне "Задать/редактировать тип провода". Новый тип провода становится текущим типом провода, и выполнение команды вставки звена продолжается.

   Если новое звено сталкивается с незафиксированным устройством на схеме, выполняется попытка разрыва провода в месте пересечения с устройством.

Задание параметров многозвенной цепи по умолчанию с помощью шаблона

Если применяется чертеж шаблона со встроенным блоком WD_M, выполните следующие действия.

1. Откройте чертеж шаблона в AutoCAD Electrical toolset (с расширением DWT).
2. Выберите вкладку "Схема"панель "Другие инструменты"раскрывающийся список "Свойства чертежа""Свойства чертежа". найти
3. В диалоговом окне "Свойства чертежа" перейдите на вкладку "Формат чертежа".
4. В разделе "Переключение обозначений Т-образных угловых соединений" "Параметры многозвенной цепи по умолчанию" внесите требуемые изменения и нажмите "OK".
5. Сохраните шаблон чертежа и завершите работу с ним.

Задание параметров многозвенной цепи по умолчанию в блоке WD_M

1. Откройте чертеж WD_M, находящийся в папке \Users\Public\Documents\Autodesk\Acade {версия}\libs\{библиотека}\WD_M.dwg.
2. Измените значения по умолчанию для описания атрибутов.
   • DLADW: ширина многозвенной цепи по умолчанию
   • RUNGDIST: интервал между звеньями многозвенной цепи по умолчанию
   • PH3SPACE: интервал между проводами трехфазной шины по умолчанию
3. Сохраните чертеж и завершите работу с ним.

Предусмотрено возможность постоянного изменения относительного положения номеров линейных ссылок и размера текста путем изменения описания атрибута RUNGFIRST.

1. Отобразите чертеж блока MLR. Имена файлов, расположенных в папке \Users\Public\Documents\Autodesk\Acade {версия}\libs\{библиотека}\, следующие.
   • WD_MLRH.dwg: для горизонтальных звеньев / вертикальных многозвенных цепей
   • WD_MLRV.dwg: для вертикальных звеньев / горизонтальных многозвенных цепей
   • WD_MLRHX.dwg: пользовательский блок шестиугольной формы (горизонтальные звенья / вертикальные многозвенные цепи)
   • WD_MLRVX.dwg: пользовательский блок шестиугольной формы (вертикальные звенья / горизонтальные многозвенные цепи)
2. Внесите требуемые изменения в значения по умолчанию, не удаляя ни одного из обнаруженных атрибутов.
3. Переместите текст в описании атрибута RUNGFIRST или измените его размер.
4. Сохраните чертеж и завершите работу с ним.
