Установление связи между деталью Inventor и компонентом AutoCAD Electrical в чертеже

Деталь Inventor можно связать с компонентом AutoCAD Electrical toolset в активном чертеже.

1. Выберите вкладку "Проект"панель "Инструменты проекта""Диспетчер". найти

2. В Диспетчере проектов щелкните вкладку "Местоположение".

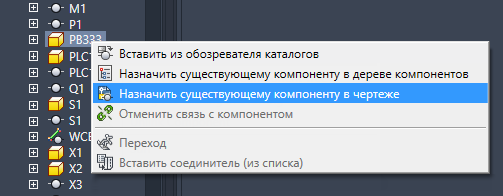

3. На вкладке "Местоположение" щелкните правой кнопкой мыши деталь Inventor и выберите "Назначить существующему компоненту в чертеже" .


4. В активном чертеже выберите компонент Electrical, который требуется связать с деталью Inventor. Вид дерева компонентов обновляется для отображения связанных компонентов.
   Прим.: . указывает на то, что компоненты связаны, однако имеются некоторые различия. Их можно устранить на панели подробностей вкладки "Местоположение".
