使用夹点编辑 U 形楼梯的步骤

请参照本主题中的插图和步骤，学习如何使用 U 形楼梯夹点编辑楼梯。

夹点	说明
（梯段起点）	用于修改 U 形楼梯的梯段起点。
（翻转终点）	用于翻转 U 形楼梯的终点。
（翻转边缘）	用于翻转 U 形楼梯的边缘。
（斜向梯段）	用于修改 U 形楼梯的斜向梯段。
（边缘）	用于通过添加边缘来修改 U 形楼梯的梯段宽度。
（边缘）	用于通过移动边缘来修改 U 形楼梯的梯段宽度。
（构造线位置）	用于修改 U 形楼梯的构造线位置。
（图形楼梯走向位置）	用于修改 U 形楼梯的图形楼梯走向位置。
（边缘）	用于通过添加边缘来修改 U 形楼梯的平台宽度。
（边缘）	用于通过移动边缘来修改 U 形楼梯的平台宽度。

编辑 U 形楼梯的尺寸

1. 选择 U 形楼梯。
2. 选择“编辑边缘”夹点，访问边缘编辑模式（梯段宽度、斜向梯段和平台宽度）。
   注： 或者， 依次单击“楼梯”选项卡 “修改”面板 “自定义边缘”下拉菜单 “编辑”.

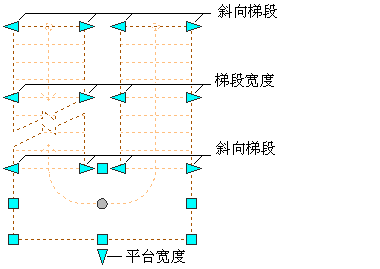

   U 形楼梯的“斜向梯段”、“梯段宽度”和“平台宽度”夹点

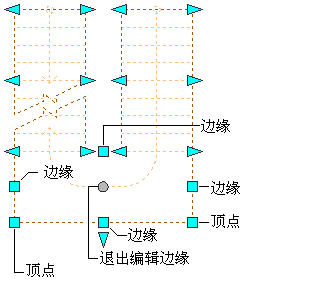

   U 形楼梯平台的“顶点”、“边缘”和“退出编辑边缘”夹点

3. 移动夹点，直到显示所需的标注值为止，然后单击鼠标一次；或输入一个值。
4. 在完成对楼梯边缘的编辑之后，单击“退出编辑边缘”夹点以返回到默认的楼梯编辑模式。
5. 单击鼠标右键，然后单击“全部不选”禁用夹点。

修改 U 形楼梯位置

1. 选择 U 形楼梯。
2. 选择适当的夹点，以修改楼梯的位置、起点、构造线、图形楼梯走向或者终点。


   U 形楼梯梯段的“起点和终点”、“翻转”和“位置”夹点



   U 形楼梯的“图形楼梯走向位置”、“构造线位置”和“编辑边缘”夹点

3. 将楼梯移至所需位置并单击一次，或者输入值后按 Enter 键。

   如果要在任意编辑模式下为第二个方向（例如，在沿 XY 平面编辑时的 Y 方向上）输入特定值，可按 Tab 键切换到该方向。

   您还可以将楼梯的移动锁定为沿特定方向。如果在当前编辑模式下为任一标注方向输入值，然后按 Tab 键，则楼梯的移动将限制为沿第二个标注的方向。沿 XY 平面编辑时，例如，为 X 标注输入一个值，然后按 Tab 键。此时 X 标注锁定为该值，楼梯的移动限制为沿 Y 标注方向。

4. 单击鼠标右键，然后单击“全部不选”禁用夹点。

修改 U 形楼梯的平台造型

1. 选择 U 形楼梯。
2. 选择“编辑边缘”夹点，访问边缘编辑模式（平台宽度、平台边缘和平台顶点）。
   注： 或者， 依次单击“楼梯”选项卡 “修改”面板 “自定义边缘”下拉菜单 “编辑”.


   U 形楼梯的“斜向梯段”、“梯段宽度”和“平台宽度”夹点



   U 形楼梯平台的“顶点”、“边缘”和“退出编辑边缘”夹点

3. 移动适当的夹点以修改楼梯平台的造型。
4. 在完成对平台边缘的编辑之后，单击“退出编辑边缘”夹点以返回到默认的楼梯编辑模式。
5. 单击鼠标右键，然后单击“全部不选”禁用夹点。

修改 U 形楼梯的构造线或图形走向

1. 选择 U 形楼梯。
2. 移动“构造线”或“图形走向”夹点。


   U 形楼梯的“图形楼梯走向位置”、“构造线位置”和“编辑边缘”夹点

   注： 一次只能显示一个“构造线”或“图形走向”。
3. 移动相应的“翻转”夹点，将楼梯平台从梯段起始夹点的一侧翻转到另一侧，或者切换这两个梯段。
4. 单击鼠标右键，然后单击“全部不选”禁用夹点。

修改 U 形楼梯的高度

1. 选择 U 形楼梯。
2. 移动“高度”夹点以修改楼梯的高度。
   注： 此夹点仅在楼梯的三维视图中显示。

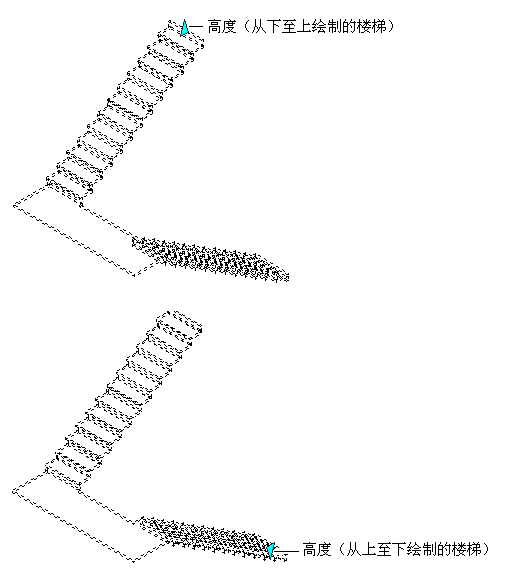

   U 形楼梯高度夹点

3. 单击鼠标右键，然后单击“全部不选”禁用夹点。
