板金多重本體
已擴展多重本體零件環境，以包括板金零件。現在，您可以使用由上而下的工作流程來建立多重本體板金零件。使用「製作元件」或「製作零件」指令，然後開啟導出元件，以便為多重本體零件檔中的每個零件建立展開圖。
在以下指令中可使用「新實體」選項：
- 面
- 輪廓線凸緣
- 型輥
- 斷面混成彎板
- 分割
以下特徵支援多重本體工作流程：
- 凸緣、轉角折邊、折彎
- 切割、摺疊、裂口、沖孔

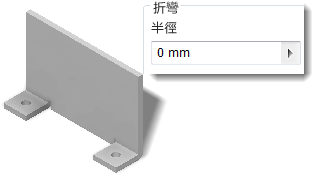

零折彎半徑
已將零折彎半徑支援加入至以下指令：
- 面
- 折彎
- 凸緣
- 型輥
- 斷面混成彎板
- 折邊
- 摺疊

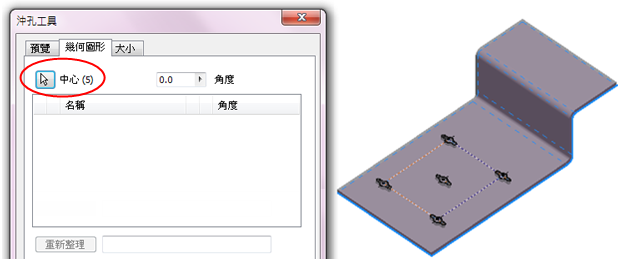

沖孔工具
已將沖孔工具例證的數量加入至「沖孔工具」對話方塊的「幾何圖形」頁籤中。
厚度偵測

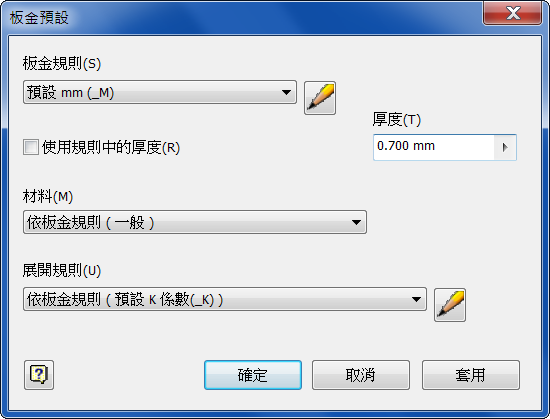

當您將零件轉換為板金時，現在系統會提示您選取基準面。此點選作業可讓 Inventor 為您測量材料厚度。在您選取一個面後，「板金預設」對話方塊隨即顯示。測量的厚度會顯示在「厚度」值方塊中。按一下「確定」以接受測量的厚度值。

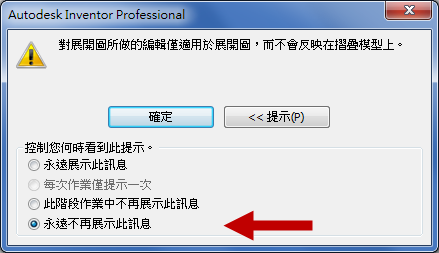

關閉警告
您可以在編輯展開圖時永久關閉警告訊息。
匯出 DWG 和 DXF

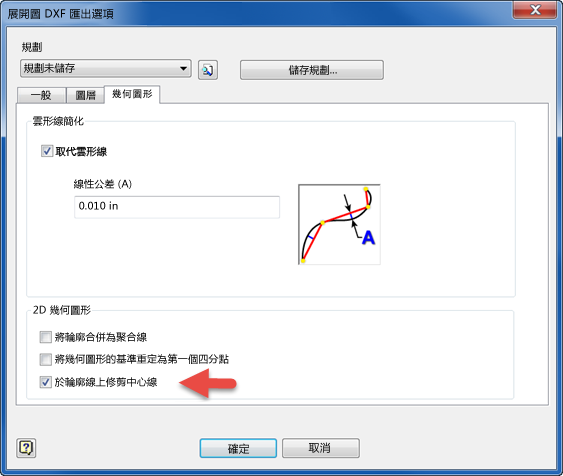

如果折彎中心線與折彎中的孔交叉，則某些協力廠商產品無法使用匯出的 DWG 或 DXF 展開圖檔案。已將一個新選項加入至「展開圖 DXF 匯出選項」和「展開圖 DWG 匯出選項」對話方塊的「幾何圖形」頁籤。請勾選「幾何圖形」頁籤中新的「於輪廓線上修剪中心線」選項，來將折彎中心線修剪至切割邊。
