Inventor 正在不斷發展，以協助您解決目前和將來在工程設計和製造過程中遇到的困難。Inventor 2016 R2 是為 Inventor 訂閱者提供的更新，其中提供核心產品增強功能，並加入了一些工具，透過前期模擬和概念性輕質零件設計、更有效的電氣和機械設計資料工作流程等功能，來改善您的產品效能。

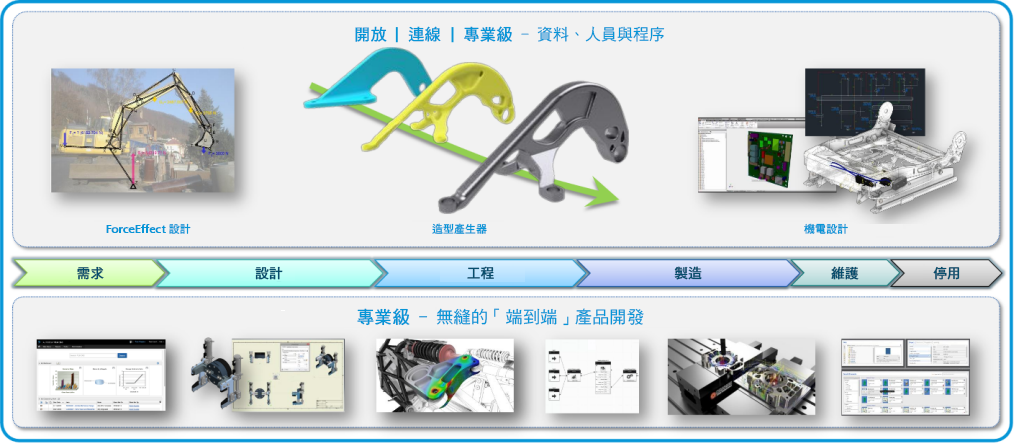

此版本包含先前在 CAD 應用程式中從未有過的功能：造型產生器。不用在塑型零件之後模擬效能，現在您可以告訴軟體您想要的效果，電腦便會根據您的需求產生最佳化的結構。這樣，您可以略過多輪迭代，以前所未有的速度取得最佳設計。此版本不僅僅是一個更新。它代表真正的「電腦輔助」設計的未來，可以增強 Inventor 的開放 | 連線 | 專業級產品開發平台的能力，以協助您進行創新、協同合作、工程設計，並製造更優異的產品。
造型產生器
定義：一種設計工具，可協助您建立結構有效的零件。

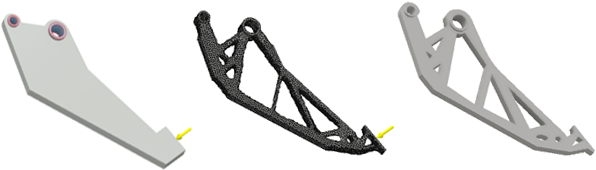

功能：這是一種設計策略，可在您指定的約束範圍內最大化指定零件的勁度。造型產生器會產生 3D 網面參考造型，讓您用於細化您的設計。
使用方法：造型產生器技術已整合至 Inventor，旨在細化網面以產生造型，供您在設計零件時參考。

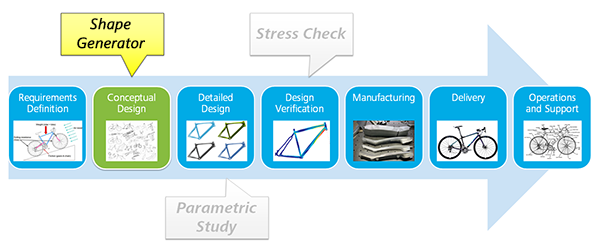

應在設計程序的哪個階段使用造型產生器？
造型產生器適用於概念設計的早期階段。它會使用您提供的輸入來產生參考造型，以協助製作結構有效的零件。使用該參考造型做為設計導引，您可以修改零件造型，使其與參考造型相同。然後，您可以使用模擬與應力分析來進一步最佳化設計。
若要取得更多資訊，請參閱〈關於造型產生器〉。
若要立即嘗試使用，請移至〈造型產生器 - 概念設計〉導引式自學課程。
IDF 工作流程增強功能
現在，在處理 PCB 設計資料時，您擁有更高的靈活性和更多控制。增強的 IDF 2.0 和 3.0 支援，包括匯入設計資料時的新控制能力，以及發佈至新的 IDF 元件資源中心資源庫並重複使用 PCB 元件的新功能。
新的 IDF 元件資源中心資源庫

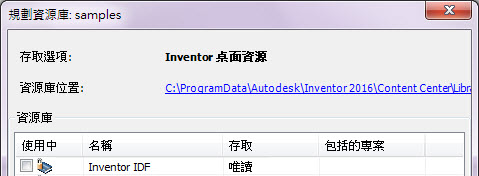

新的 IDF 元件資源中心資源庫隨 2016 R2 一起安裝。
- 使用新的「管理」
「建立」
「IDF 元件」指令，建立零件並將零件發佈至新的 IDF 元件資源中心資源庫。
- 當您匯入/開啟 IDF 檔時，IDF 元件資源中心資源庫中的所有資源庫元件都會自動重複用於匯入。
新的 IDF 匯入選項和工作流程
- 依預設，當您匯入/開啟 IDF 檔時，將會重複使用 IDF 元件資源中心資源庫中的所有資源庫元件。若要為 IDF 元件建立新零件，請除選新的「重複使用資源中心中的元件」勾選方塊。
- 存取新的「篩選設定」對話方塊：使用新的「篩選設定」對話方塊，您可以輕鬆地設定篩選，以僅包括在匯出檔案中指定的值：
- 非電鍍孔 - 依直徑篩選。
- 電鍍孔 - 依直徑篩選。
- 元件 - 依高度篩選。
- 要素 - 依類型篩選。
- 限制區域
- 薄板剪切
- 輕鬆找到要加入至資源庫的零件：選取新的「檢查」按鈕
，以指出任何尚不在資源中心資源庫中的元件。在新的「找不到元件」對話方塊中，選取「複製到剪貼簿」來複製檔名，以輕鬆指出要發佈的零件。
若要將這些零件加入至 IDF 元件資源中心資源庫，請開啟每個零件並使用「管理」
「建立」
「IDF 元件」指令，將零件發佈至新的 IDF 元件資源中心資源庫。
擴展了針對 IDF 元件的轉換支援
現在，Inventor 可辨識以下薄板元件：
- 薄板要素
- 薄板剪切
- 非電鍍孔
- 電鍍孔
- 限制
- 元件
概念工程
在零件與組合塑型增益集中加入了 Autodesk ForceEffect。

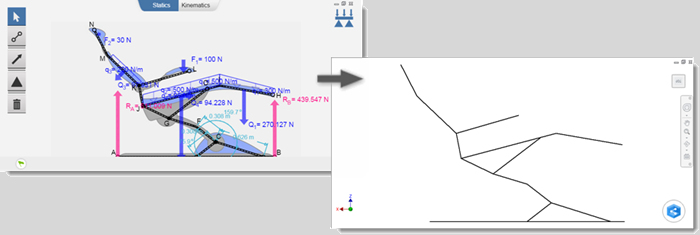

ForceEffect 可讓您建立自由本體圖，以在設計的概念階段開發模擬和工程計算，來確定是否可行。
- 建立接合 (熔接、銷)
- 在接合處切斷元素
- 建立支撐 (固定、不動、滑動)
- 建立負載 (已知、未知、變數分佈) 和力矩
- 為個別元素加入重量
- 為平衡和過度約束的系統計算反作用力和力矩
- 切換力以顯示力的向量分量
- 使用圖片、結果和所有方程式來報告結果
完成設計後，您可以將其做為 Inventor 骨架草圖開啟。
- 啟動 Inventor 零件檔或組合檔。
- 按一下「增益集」頁籤，然後在「ForceEffect」面板中選取「新建」。
- 在「說明」面板中按一下「範例」，以檢視和處理隨附的範例檔。
