Pour ajouter des tubes IRO ou des chemins de câbles à l'aide des poignées

1. Sélectionnez un tube IRO ou un chemin de câbles, puis cliquez sur (poignée d'ajout) pour dessiner une conduite, comme suit :

   Pour démarrer une conduite à partir...	Procédure
   de l'extrémité d'un segment	cliquez sur à l'une des extrémités du segment.

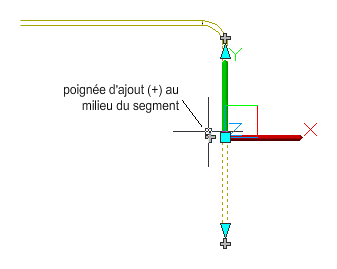

   du milieu d'un segment	cliquez sur au milieu du tuyau. Pour un tube IRO, un té ou un piquage est inséré en fonction de la connexion spécifiée dans les préférences de routage.

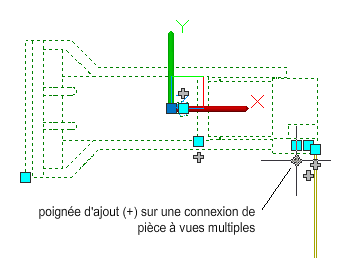

   Pièce à vues multiples	cliquez sur sur la connexion de pièce à vues multiples.
   raccord	cliquez sur dans la direction de la nouvelle conduite.

2. Pour les tubes IRO : dans la palette des propriétés, sous Options de routage, spécifiez la méthode de positionnement à appliquer à la nouvelle conduite de tube IRO.
   • Si vous partez d'une pièce à vues multiples, sous Cotes, vous pouvez spécifiez un système et une préférence de routage.

     La nouvelle conduite hérite des paramètres de préférence de routage et de système de l'objet connecté.

   • Si vous modifiez la taille nominale avant de spécifier le premier segment de la nouvelle conduite, une transition est insérée.
   Conseil : Si le tube IRO ne se trouve pas dans les préférences de routage de tube IRO, vous serez invité à effectuer une substitution de composant afin de permettre une insertion à l'angle adéquat.
3. Pour les chemins de câbles : dans la boîte de dialogue Ajouter des chemins de câbles
   • Si vous définissez le point de départ d'une conduite à partir d'une pièce à vues multiples, précisez le type de système dans la zone Système.
   • Si vous ajoutez une conduite à partir d'un segment ou d'un raccord, la nouvelle conduite hérite du système.
   • Si vous modifiez une cote avant de spécifier le premier segment de la nouvelle conduite, une transition est insérée.
4. Continuez de spécifier des points pour former la géométrie de positionnement.
