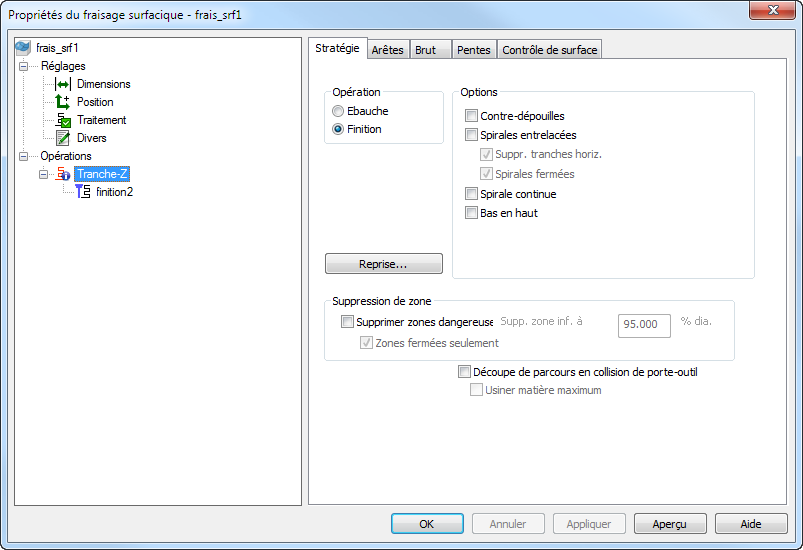

Contre-dépouilles — Sélectionnez cette option pour permettre aux fraises de contournage d'usiner les contre-dépouilles. Si Contre-dépouilles est activé, l'onglet Côté d'usinage est disponible.
L'option Contre-dépouilles est indisponible quand Spirales entrelacées est activé.
Spirale continue — Activez cette option pour arrêter les remontées d'outil lors de l'usinage.
Activez Spirale continue pour avoir un parcours d'outil qui reste en contact permanent avec une surface, réduisant les chances de marques sur la surface causées par les retraits et les approches régulières de la surface.
Les parcours d'outils de finition Tranche-Z standard créent des parcours avec une hauteur constante comme montré ci-dessous. L'outil se retire, ou avance le long de la surface entre les niveaux Z.
Avec Spirale continue activé, les parcours se changent en une spirale continue. Les parcours d'outils n'ont plus une hauteur Z constante.
Bas en haut — Activez cette option pour usiner la feature surfacique du bas vers le haut. Désactivez-la pour usiner du haut vers le bas.
Reprise — Cliquez sur le bouton pour ouvrir la boite de dialogue Reprise
Suppression de zone
Supprimer zones dangereuses — Cela retire de petits segments de parcours pour éviter d'endommager l'outil quand vous utilisez les outils de découpe non-centrée. Quand vous usinez de petites poches, la suppression de petits segments empêche la partie basse de l'outil excentrée de toucher la matière non-usinable. La suppression de segment dangereux filtre l'usinage des zones confinées par de petits mouvements de l'outil de découpe.
Supprimer zone inférieure à — Cela retire des segments qui sont inférieurs au pourcentage entré du diamètre de l'outil, sauf s'ils entourent une feature de bossage.
Zones fermées seulement — Sélectionnez cette option pour retirer les segments, dans des zones enfermées, qui sont plus petites que la valeur de seuil.
Découpe de parcours en collision de porte-outil — Recoupe le parcours d'outils où le porte-outil ou le corps entre en collision avec la surface de pièce ou avec la surface de garde, ou le brut non-usiné. Quand sélectionné, les attributs Garde de porte-outil et Garde de corps sont affichés dans l'onglet Fraisage pour l'opération.
Usiner matière maximum — Utilisez avec Découpe de parcours en collision de porte-outil pour usiner le brut le plus proche possible de la pièce sans entraîner de collision de porte-outil. Cela crée des parcours d'outils plus lisses avec moins de retraits, ce qui peut améliorer la finition de surface et réduire le temps d'usinage, mais peut augmenter la découpe dans le vide sur certaines pièces.
Exemple de retrait de zone en finition Tranche-Z :

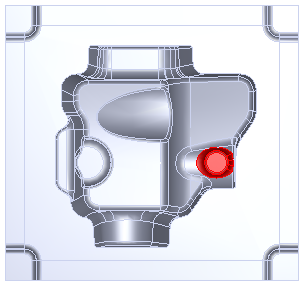

Cette pièce comporte une petite poche (affichée en rouge) :

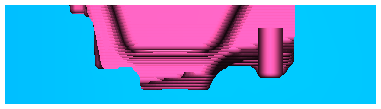

Après avoir utilisé une ébauche Tranche-Z sur la pièce, ceci est une vue de face en coupe d'une simulation 3D d'une semi-finition Tranche-Z avec Supprimer zones dangereuses désélectionné :
Le fond de la poche est légèrement plus gros que le diamètre d'outil et l'outil peut difficilement bouger dans ces zones. La région de découpe non-excentrée de l'outil ne peut pas usiner la matière au fond de la poche.

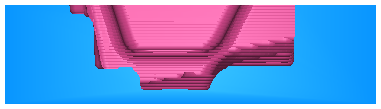

Ceci est la simulation avec Supprimer zones dangereuses sélectionné et Supprimer zone inférieure à défini à 80 % du diamètre d'outil :
La petite poche est retirée du parcours d'outils. Ceci protège l'outil et évite de l'endommager.
