Nouveautés apportées à la conception générative

En savoir plus sur les améliorations récentes apportées à la Conception générative dans Revit.

Des mises à jour de la Conception générative sont disponibles via the Autodesk desktop app et dans le cadre des mises à jour régulières de Revit. Reportez-vous à la rubrique À propos de l'accès à la Conception générative.

Version 21.16.10 - Janvier 2021

Gestion des dossiers pour les types d'études

• Dans les versions précédentes de la Conception générative, tous les types d'études devaient se trouver dans le dossier de conception générative AEC du dossier Documents de l'utilisateur. Avec cette version, vous pouvez désormais stocker les types d'études dans plusieurs dossiers, y compris les dossiers locaux et les lecteurs réseau mappés. Dans la boîte de dialogue Créer une étude, une liste déroulante vous permet de sélectionner rapidement le dossier contenant le type d'étude cible. Ajoutez plus de dossiers à la liste à l'aide d'une interface utilisateur simple. Supprimez les dossiers de la liste lorsqu'ils ne sont plus nécessaires.

• Dans la boîte de dialogue Créer une étude, lorsque vous passez le curseur sur un type d'étude, une nouvelle fonction est disponible.
  • La fonction Ouvrir dans l'explorateur permet d'ouvrir le dossier contenant le type d'étude. Vous pouvez utiliser cette fonction lorsque vous souhaitez localiser les fichiers de type d'étude afin de les partager avec un collègue, par exemple.
• Les exemples de types d'études sont désormais stockés dans cet emplacement en tant que fichiers en lecture seule :

  %PROGRAMDATA%\Autodesk\AECGD\Revit\Samples <release>\<language-locale>

  Pour créer une étude à l'aide de l'un des exemples Autodesk, sélectionnez Exemples Autodesk dans le champ Choisir un dossier dans la boîte de dialogue Créer une étude.

  Les exemples de types d'études étaient auparavant stockés dans C:\Utilisateurs\<nom_utilisateur>\Documents\Conception générative AEC.

Outils de Conception générative dans Dynamo

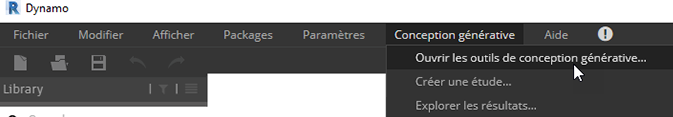

• Dans Dynamo for Revit, un nouveau jeu d'outils rationalise et simplifie le processus de création et de mise à jour pour les graphiques utilisés comme types d'études de Conception générative. Pour accéder à ces outils, cliquez sur Conception générativeOuvrir les outils de conception générative.

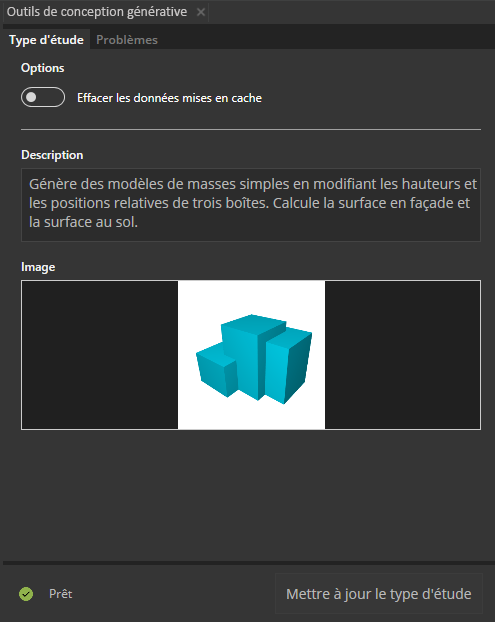

• Les outils de Conception générative s'affichent dans le volet droit de la fenêtre Dynamo. Cliquez sur l'onglet Type d'étude pour créer ou mettre à jour le type d'étude pour le graphique actuel, y compris le dossier Dépendances associé. Cliquez sur l'onglet Problèmes pour afficher et résoudre les problèmes rencontrés dans le graphique.

• Dans Dynamo, la commande Exporter pour la conception générative a été remplacée par le bouton Créer un type d'étude (ou Mettre à jour le type d'étude) dans l'onglet Type d'étude. Après avoir modifié un graphique, exécutez-le pour le valider, résolvez les problèmes, puis cliquez sur Créer un type d'étude (ou Mettre à jour le type d'étude).
• Les exemples de types d'études sont désormais en lecture seule. Si vous le souhaitez, vous pouvez utiliser un exemple de type d'étude comme point de départ pour votre propre graphique. Ouvrez-le dans Dynamo et utilisez FichierEnregistrer sous afin d'enregistrer le graphique sous un nouveau nom.

Notes de version pour la Conception générative version 21.16.10

• Dans la boîte de dialogue Définir l'étude, les entrées booléennes n'entraînent plus de panne.
• Pour l'étude de présentation de l'espace de travail, vous pouvez maintenant sélectionner une pièce qui ne contient pas de portes ou d'obstructions. Auparavant, cela entraînait l'échec d'une étude.
• Dans la boîte de dialogue Explorer les résultats, les études d'optimisation auparavant bloquées à l'état En pause affichent désormais l'état Échec, indiqué par une icône rouge. Si l'état En pause persiste, fermez et rouvrez la boîte de dialogue Explorer les résultats pour actualiser l'état de l'étude.
• Dans la boîte de dialogue Explorer les résultats, la liste déroulante Filtrer la liste par type d'études inclut désormais les types d'étude pour toutes les études disponibles avec les résultats. Auparavant, certains types d'études étaient omis de la liste déroulante.
• Lors de la création du graphique Dynamo pour un type d'étude, pour un nœud déroulant Revit, sélectionnez la valeur à utiliser par défaut dans la boîte de dialogue Définir l'étude. Lorsque vous créez une étude de ce type, si la valeur par défaut existe dans le modèle Revit actuel, cette valeur est automatiquement définie dans la boîte de dialogue Définir l'étude.

Reportez-vous aussi à la rubrique Problèmes connus concernant la Conception générative.

Version 21.11.1 – Octobre 2020

Les constantes sont plus clairement identifiées.

• Dans la boîte de dialogue Définir l'étude, la section Choix des variables est désormais intitulée Définir les variables et les constantes.
• Dans la boîte de dialogue Explorer les résultats, les constantes s'affichent comme suit :
  • Dans la liste des résultats, les constantes s'affichent dans les colonnes les plus à droite.
  • Dans le volet Détails d'un résultat sélectionné, la section Entrées est désormais divisée en sections Variables et Constantes, ce qui vous permet d'identifier clairement les valeurs qui changent pour chaque résultat et celles qui restent les mêmes.
  • Dans le graphique des coordonnées parallèles, les constantes se trouvent dans les colonnes les plus à droite. Les lignes verticales en gras représentent les sorties , les lignes pleines représentent les variables et les lignes en pointillés représentent les constantes .


Performances améliorées

• Les modifications apportées en arrière-plan se traduisent par des performances améliorées lorsque vous démarrez la Conception générative et lorsque vous examinez les résultats des différentes études. Vous remarquerez surtout ces améliorations de performances si vous avez exécuté de nombreuses études.

Dynamo installe les dépendances pour les types d'étude

• Lorsque vous utilisez Dynamo pour ouvrir un type d'étude (fichier DYN) qui utilise des packages non installés localement, un message d'avertissement vous indique les dépendances manquantes. Sélectionnez l'une des options suivantes pour résoudre le problème : installez les packages requis ou les nœuds personnalisés, ou ne faites rien (afin de pouvoir résoudre les problèmes manuellement). Cette amélioration rationalise le processus permettant de s'assurer que Dynamo dispose de ce dont il a besoin pour exécuter ou modifier des types d'étude dans Dynamo. Reportez-vous à la rubrique Dépannage : dépendances manquantes.

Notes de version pour la Conception générative version 21.11.1

• Cette mise à jour améliore la façon dont la Conception générative stocke les données. Une mise à jour unique des données de résultat d'étude existantes peut se produire après la mise à jour. Si vous avez créé de nombreuses études, vous pouvez remarquer un petit délai au premier lancement de la Conception générative après la mise à jour.

Version 21.9.4 – Août 2020

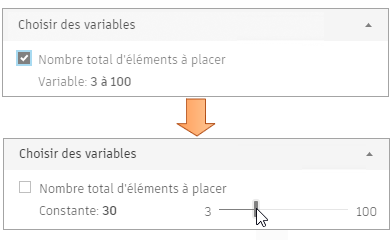

• Valeurs constantes : lors de la définition d'une étude, vous pouvez désormais spécifier des valeurs constantes à utiliser pour tous les résultats de l'étude, quelle que soit la méthode de génération sélectionnée. Pour spécifier une valeur constante, dans la boîte de dialogue Définir l'étude, désactivez la case à cocher d'une variable. Pour les valeurs numériques, un curseur affiche la plage possible pour la valeur (telle que définie dans le graphique Dynamo). Pour les valeurs booléennes, une bascule Vrai/Faux s'affiche. Sélectionnez la valeur à utiliser pour tous les résultats de l'étude.

• Lorsque vous créez un graphique Dynamo à utiliser avec la Conception générative, le nœud Remember peut désormais gérer et mettre en cache la géométrie de maillage.

Notes de version pour Conception générative version 21.9.4

• Le nœud Remember traite la valeur de la liste vide ([ ]) comme "Null" lors de la détermination de la conservation des données mises en cache.
• Conception générative dans Revit utilise désormais un port dynamique. Le port 3000 ne constitue plus la valeur par défaut.
• Cette version résout des problèmes d'échec du renvoi des données de résultat des études de la Conception générative dans Revit lorsque d'autres produits Autodesk 2021 sont installés, y compris Navisworks et Inventor.

Version 21.7.14 – juillet 2020

• Nœuds de liste déroulante en tant qu'entrées d'étude. Lors de la création d'une étude à l'aide de Dynamo for Revit, vous pouvez utiliser des nœuds de liste déroulante en tant qu'entrées d'étude. Après avoir exporté une étude avec une entrée de liste déroulante, sélectionnez cette étude dans la Conception générative dans Revit. Dans la première section de la boîte de dialogue Définir l'étude, une liste déroulante affiche les options propres à votre modèle Revit. Par exemple, au lieu de sélectionner une occurrence de famille dans le modèle (un bureau pour l'étude de disposition de l'espace de travail, par exemple), vous pouvez sélectionner le type de famille souhaité dans une liste. Cette fonctionnalité simplifie et rationalise le processus de définition d'une étude. Pour refléter cette modification, dans la boîte de dialogue Définir l'étude, l'en-tête Sélectionner dans le modèle se nomme désormais Sélectionner.
• Étiquettes indiquant un élément renommé dans les graphiques Dynamo : dans un graphique, Dynamo affiche une étiquette indiquant qu'un nœud d'entrée ou de sortie a été renommé, le cas échéant. Dans les graphiques de la Conception générative, les nœuds d'entrée et de sortie sont généralement renommés. Vous pourrez donc sans doute remarquer ces étiquettes dans les graphiques. Cela est dû à une nouvelle fonctionnalité de Dynamo.
• Pour découvrir une étude de cas qui utilise la conception générative dans le cadre de la disposition d'un restaurant qui suit les directives de distanciation physique, reportez-vous à Avez-vous essayé la conception générative ?.

Notes de version pour Conception générative version 21.7.14

Problèmes résolus

• Vous pouvez ouvrir la boîte de dialogue Explorer les résultats peu importe la combinaison de paramètres de mise à l'échelle et de résolution de l'écran que vous sélectionnez.
• Dans la boîte de dialogue Explorer les résultats, l'option Supprimer est disponible uniquement lorsqu'une étude est terminée ou en pause. L'option Supprimer n'est pas disponible lorsqu'une étude est en cours d'exécution.
• Dans la boîte de dialogue Explorer les résultats, le graphique de coordonnées parallèles affiche le rendu des données correctement pour les études qui ont la même valeur pour chaque résultat dans l'axe final.

Problèmes connus

• Si le nom d'un graphique Dynamo contient une apostrophe (un guillemet simple), le graphique ne génère pas les résultats correctement dans la Conception générative. Pour éviter ce problème, n'incluez pas ce caractère dans le nom du graphique.

Version 21.6.0 – juin 2020

• Trois nouveaux types d'étude sont désormais disponibles : Randomiser déplacement objet, Déplacement objet grille et Déplacement objet grille incrémenté.
• Les exemples de types d'étude possèdent des paramètres par défaut : ces paramètres par défaut fournissent des points de départ logiques pour l'exécution de l'étude.
• Les versions antérieures des exemples de types d'étude sont archivées : les types d'étude existants (Agrandir les vues de fenêtre, Volume à trois boîtes et Disposition espace de travail) ont été mis à jour avec les paramètres par défaut et d'autres améliorations (voir les notes de version ci-dessous). Les versions précédentes de ces types d'étude ont été déplacées vers l'emplacement suivant : %APPDATA%\GenerativeDesign\Backup. Pour restaurer un exemple archivé dans la boîte de dialogue Créer une étude, ouvrez-le dans Dynamo et exportez-le pour la Conception générative.
• Enregistrer les paramètres actuels comme paramètres par défaut : lors de la création d'une étude, vous pouvez enregistrer les paramètres actuels comme paramètres par défaut, afin qu'ils deviennent votre point de départ à chaque exécution de l'étude. Dans la boîte de dialogue Définir l'étude, après avoir défini les paramètres à utiliser par défaut, cliquez sur le bouton Plus à droite du nom de l'étude, puis sélectionnez Enregistrer les paramètres actuels comme paramètres par défaut.
• Conception générativeconception générative : dans n'importe quelle boîte de dialogue de l'interface de Conception générative (Créer une étude, Définir l'étude ou Explorer les résultats), cliquez sur pour afficher le numéro de version. Ces informations peuvent vous aider à déterminer si vous disposez de la dernière mise à jour.
• L'astérisque indique les cas qui ne sont "pas des nombres" : dans le résultat d'une étude, certains champs de données étaient signalés comme "NaN", ce qui signifie "pas un nombre" ("not a number"). Ces champs affichent désormais un astérisque. Cliquez sur le lien Aucune valeur correspondant pour ouvrir une rubrique d'aide décrivant les causes possibles.

Notes de version pour Conception générative version 21.6.0

• Résolution du problème lié aux demandes de type d'étude qui nécessitaient une importante allocation de mémoire RAM pour traiter les résultats et qui entraînaient un blocage de l'ordinateur de l'utilisateur.
• Résolution d'un problème lié aux guillemets simples ou aux apostrophes dans les noms de fichiers localisés.
• Amélioration du type d'étude Disposition de l'espace de travail et résolution des problèmes suivants :
  • Résolution des problèmes de couleur pour les bureaux dans les visualisations des résultats.
  • Résolution d'un problème lié aux pièces non orthogonales.
  • Résolution d'un problème lié à des résultats incorrects pour les graphiques localisés.
  • Résolution des problèmes liés aux modifications localisées du type d'étude Disposition de l'espace de travail.
• Résolution d'un problème relatif au dernier menu déroulant d'axe du tracé de dispersion qui se trouvait hors de la page.
• Dans Dynamo for Revit, les problèmes suivants ont été résolus pour Conception générativeExporter pour la conception générative :
  • Résolution des problèmes relatifs aux champs Description et Image de la boîte de dialogue Exporter.
  • Résolution d'un problème lié à l'affichage à faible résolution.
• Résolution des incohérences dans le fichier de résultats et les dossiers lors de l'exécution simultanée de plusieurs études.
• Résolution des problèmes liés aux info-bulles et aux étiquettes pour les types d'études localisés.
• Amélioration des interactions avec la boîte de dialogue À propos, notamment la résolution d'un problème concernant la fermeture de cette boîte de dialogue lorsqu'elle était ouverte lors du "Démarrage de la génération...".
• Résolution des problèmes liés à l'icône et au bouton Sélectionner.
• Démarrage amélioré de l'application lorsque de nombreux types d'étude sont présents dans le dossier de conception générative AEC.

Correctif version 21.5.10 – Mai 2020

Cette version de correctif résout les problèmes suivants liés à la Conception générative dans Revit :

• Résolution des problèmes où la fonctionnalité Conception générative dans Dynamo for Revit était manquante, notamment le menu Conception générative et les nœuds Conception générative. Dans Dynamo, un avertissement indiquait que le certificat n'était pas valide.
• Résolution des problèmes où la Conception générative dans Revit ne renvoyait pas de données de résultat pour les études si d'autres produits Autodesk 2021 étaient installés, y compris Navisworks et Inventor.
• Amélioration de la sécurité pour les composants Dynamo inclus dans la Conception générative dans Revit.
