Creazione di una vista in sezione

Per creare una vista in sezione:

1. Accertarsi di avere un disegno con almeno una vista su di esso.

   Se non si ha un disegno aperto, creare un disegno o aprire un disegno esistente.

   Se non si hanno viste sul disegno, creare una vista singola.

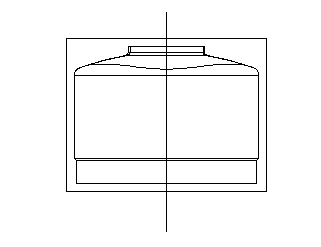

2. Usare uno dei seguenti metodi per creare una linea attraverso la vista in cui si desidera la sezione:
   • Creare automaticamente una linea di sezione usando la barra degli strumenti Linea di sezione.
   • Disegnare una singola linea attraverso la vista. Per ulteriori dettagli, vedere Creazione di un Linea.
   • Creare una curva composta da una serie di linee ortogonali per definire una sezione a gradini. Per ulteriori dettagli, vedere Creazione di una curva composta tramite tracciamento.



   Nota: La linea o curva composta può essere più corta della vista in cui giace. Ciò crea una vista in sezione della porzione della vista in cui giace la linea o curva composta.
3. Selezionare la linea o la curva composta.
4. Fare clic sulla scheda Disegno > riquadro Vista > Sezione o Sezione con sfondo.

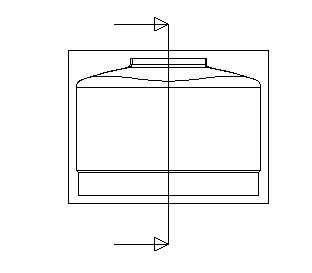

   Delle frecce sono disegnate sulla linea per definire la direzione della vista.



   Il contorno della nuova vista si sposta con il cursore.

5. Per modificare la direzione di visualizzazione, fare clic su una delle frecce.

   La freccia cambia direzione, a indicare che la direzione di visualizzazione è cambiata.

6. Fare clic sul disegno per posizionare la vista.
   Nota: È possibile posizionare la vista in sezione sul disegno corrente, oppure usare la scheda Vista > pannello Finestra > Disponi & Commuta per selezionare una vista disegno differente.

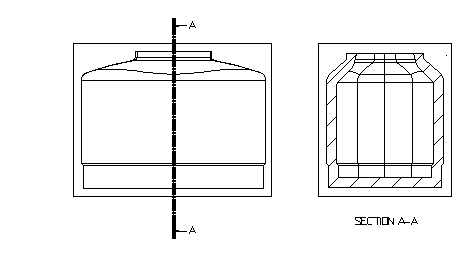

   La vista in sezione è tracciata:



   Se si ha selezionato l'opzione Sezione con sfondo, sarà disegnato anche il dettaglio dello sfondo:



   Nota: Se si seleziona un'opzione Nascondi nel menu contestuale Vista, o Nascosto nella finestra di dialogo Modifica vista, il dettaglio dettagli dello sfondo è nascosto nascosti nelle viste in sezione. Per ulteriori dettagli, vedere Modifica di una vista.
7. Per eliminare una vista in sezione, o un disegno contenente viste in sezione, fare clic con il tasto destro del mouse sull'oggetto e selezionare Elimina dal menu contestuale.

   È visualizzata la finestra di dialogo Query per avvisare circa le dipendenze sulla vista in sezione. Fare clic su Sì per eliminare la vista in sezione e la vista o disegno da cui dipende.

È anche possibile creare viste di sezione angolari e a gradini, creando linee di sezione come pertinente. Ad esempio:

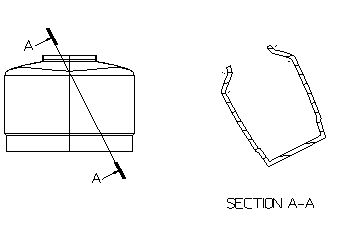

Vista in sezione angolare

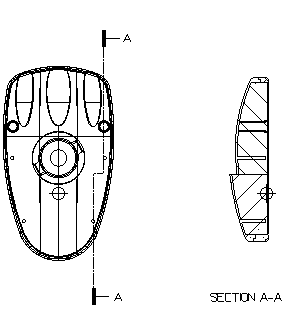

Vista in sezione a gradini

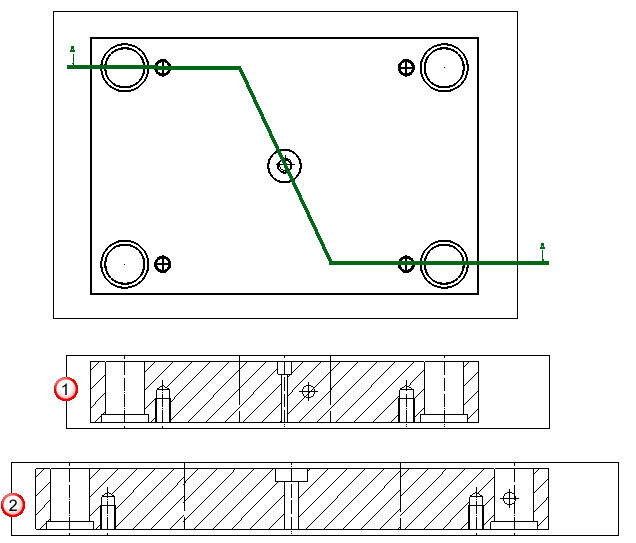

Vista in sezione a gradini angolare: Allinea sezioni angolari con l'asse principale - Questa funzionalità produce una sezione delle stesse dimensioni di quella originale, in quanto è visualizzata in una singola direzione. L'utilizzo di questa opzione produce la sezione . Allinea sezioni a gradino angolari - Questa funzionalità è usata per la quotatura accurata. Questa opzione ruota la vista per visualizzare la sezione a gradini in uno stato appiattito, consentendo la misurazione di una sezione a gradini. L'utilizzo di questa opzione produce la sezione . Per ulteriori dettagli, vedere Opzioni di allineamento della vista in sezione angolare.
