Una distinta dei materiali (BOM) è un elenco di componenti usato da un assieme e visualizzato in una tabella. La tabella può essere incorporata in un disegno come un file OLE, o salvata come un foglio di calcolo elettronico di Microsoft Excel.
Per creare una distinta dei materiali integrata:
- Fare clic sulla scheda Sformo > riquadro Disegno > Nuovo.
- Creare le viste dell'assieme attivo che si desidera etichettare, utilizzando le opzioni della scheda Sformo > riquadro Vista.

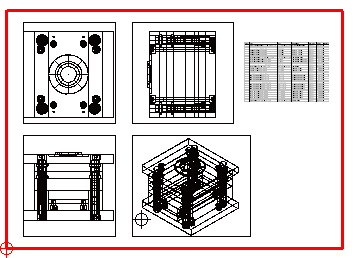

L'esempio seguente mostra un assieme con 4 viste:
- Fare clic sulla scheda Annotazione > riquadro Tabella > Elenco parti.
I dati sono generati dall'assieme attivo e visualizzati nella finestra di dialogo Distinta dei materiali:
- I componenti basati su primitive rotonde (cono, cilindro, toro o molla) sono specificati usando Lunghezza x Diametro.
- Una casella di delimitazione Best-fit è usata per specificare dimensioni per componenti che non si basano su primitive. Ciò offre dimensioni accurate per componenti che sono posizionati presso angoli composti (ad esempio, carrelli).
- Se il numero parte e il catalogo dei componenti sono uguali, ma le descrizioni sono differenti, la descrizione sarà omessa.
- Usare la finestra di dialogo Distinta dei materiali per creare una distinta dei materiali integrata.
