構成 4: ポールマウント照明
照明アプリケーションの多くは高いポール上に取り付けられます。一部は片持ち式、その他はポールの真上に取り付けられます。

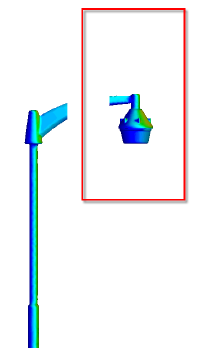

片持ち式の器具の場合、ポールは省略して、器具に解析を集中します：

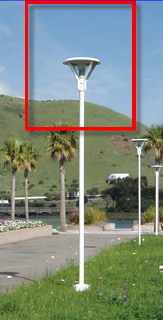

ポールの上に取り付ける場合には、ポールの一部を含めますが、器具の高さの約３倍の長さにとどめます。
ジオメトリ
照明の周囲に筐体を作成し、装置を筐体の水平中心に配置します。筐体のサイズは装置のサイズに基づいて下図のように設定します。
左側が側面図、右側が 正面図です。
注: 空気は下から流入し、上から流出します。理想的な流れプロファイルとトラブルシューティングに関する詳細
境界条件
- 上部、下部の開口部を定義するには、両方の面に 静ゲージ圧 = 0 を適用します。
- 下面(流入口): [静温度] = 周囲温度
- 熱負荷は照明のタイプによって異なります。LEDの場合はここをクリック。蛍光灯の場合はここをクリック。
