探测单个点的步骤

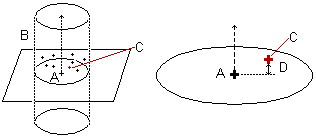

当探测单个点时，PowerInspect 会围绕名义点 (A) 的矢量计算采集区 (B)。然后，最接近名义值的测量点 (C) 将进行测头补偿并向下投影矢量，而项目会报告沿测头补偿矢量测量的点与名义点之间的 2D 距离 (D)。

注： 仅当在 CNC 或手动测量设备上检测零件时，才可通过探测来测量探测单点项目

若要探测单个点，请执行以下操作：

1. 在检测次序中，在单个点上单击鼠标右键，然后从关联菜单中选择“运行项目”。
   PowerInspect 会以全屏模式显示 CAD 查看，且名义点显示为目标 。它还会显示“特征探测”对话框，其中显示：

   • 探测点的实际位置值
   • 到目标点距离
   • 到目标平面距离
   • 平面距离
2. 在“特征探测”对话框中，单击“参数” 按钮。系统将显示“测量参数”对话框。
3. 在“测量参数”对话框中，选择“引导单个点”选项卡，然后编辑设置：
   • 若要通过一次接触记录点，请取消选中“记录采集区内的所有点”复选框。该点必须在采集区内。
   • 若要使用与名义值最接近的点作为测量点，但记录在采集区内获取的所有点，请选中“记录采集区内的所有点”复选框。这些点将在“信息”选项卡中列出。您还可以通过单击 在“特征探测”对话框中查看点。
   • 若要调整采集区的大小，请在“采集区半径”框中键入新值。
   • 若要在名义值的指定距离内获取点后立即停止记录点，请选中“当采集的点到目标轴的距离小于下面值时停止记录”复选框并输入距离。
   • 若要获取多个点，请取消选中“当采集的点到目标轴的距离小于下面值时停止记录”复选框。
4. 单击“确定”保存所做的更改，并关闭“测量参数”对话框。
5. 探测该点。如果您的测量设备支持跟踪，PowerInspect 会在 CAD 查看中显示测头的当前位置。您还可以使用“坐标”对话框显示测头的位置。
6. 配置“特征探测”对话框，以查看目标的 CAD 名义值、与公称值的任何偏差以及与指定公差相关的误差值。
7. 使用“特征探测”对话框中的选项指定您要如何处理该点。点击：

   可保存点。

   可重新获取点。

   可取消点。

8. （可选）如果您运行的是包含多个探测单点项目的几何组，请单击：

   以接受当前项目并前往下一个项目

   以转至上一个项目并重新探测该项目。
