使用“原点”选项卡 >“鼠标关联”面板 >“曲面选择”选项可创建层和组曲面、标识曲面、控制和调整显示的曲面以及输出曲面。
若要从 CAD 模型中选择一个或多个曲面，请执行以下操作：
- 选择“原点”选项卡 >“鼠标关联”面板 >“曲面选择”。

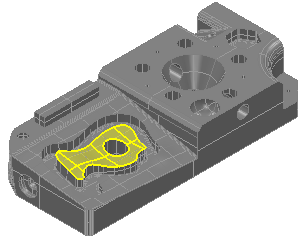

- 单击并拖动鼠标，围绕包含要选择的曲面的 CAD 模型区域创建一个选择框。松开鼠标按键后，任何选定曲面的线框和曲面将更改颜色以指示其处于选中状态。例如：
- 调整选择。实现此目的：
- 若要将曲面添加到选择，请按 Shift 键；单击并拖动以围绕其他曲面创建选择框；然后松开 Shift 键。
- 若要从选择中移除曲面，请按 Ctrl 键；单击并拖动以围绕要删除的曲面创建选择框；然后松开 Ctrl 键。
- 在 CAD 查看上单击鼠标右键，然后从关联菜单中选择一个选项。
