关于编辑测头数据库

若要查看和管理测头数据库并显示 CMM 的校准详细信息，请单击“工具”选项卡 >“测量设备”面板 >“测头”。正在使用的测头及其当前校准的详细信息将显示在“测量设备配置”对话框中。

注： 将 PowerInspect 配置为使用便携设备的协议时，会显示特定于设备的对话框，而不是“测量设备配置”对话框。按照制造商的说明使用该设备。

“测量设备配置”对话框中显示的信息以及您使用数据库的方式取决于您选择的通信协议和正在使用的测量设备类型：

使用设备或 I++ ClientTool 协议管理 CNC/DCC 控制的 CMM

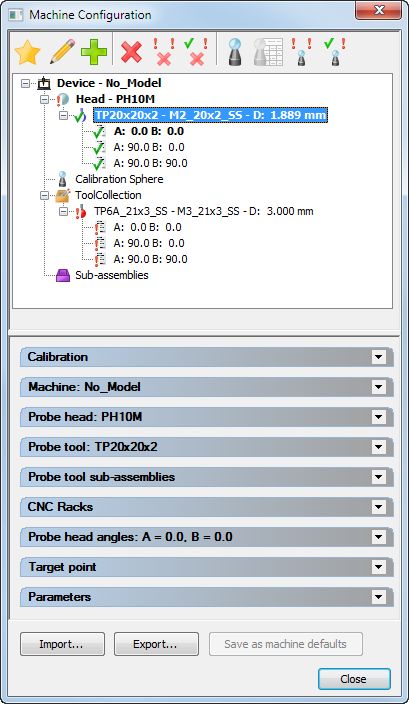

“测量设备配置”对话框显示当前为其 PowerInspect 配置的测量设备的配置和校准详细信息。例如：

使用工具栏和对话框的可展开区域可以：

• 激活和管理探针工具
• 指定校准球
• 选择测头座
• 定义和维护探针工具
• 定义和维护子组件
• 指定交换架
• 指定测头座角度
• 指定目标点
• 查看和更改 CMM 参数
• 输入和输出设置

使用设备或 I++ ClientTool 协议管理手动 CMM

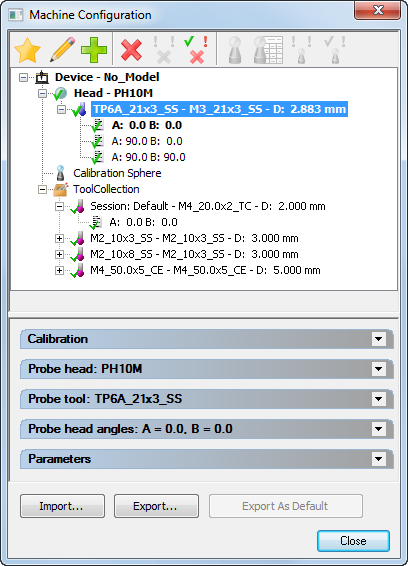

“测量设备配置”对话框显示当前为其 PowerInspect 配置的测量设备的配置和校准详细信息。例如

使用工具栏和对话框的可展开区域可以：

• 激活和管理探针工具
• 指定校准球
• 选择测头座
• 定义和维护探针工具
• 指定测头座角度
• 输入和输出设置

使用 I++ 测头数据库管理 CMM

如果 PowerInspect 未连接到测量设备，则该对话框不显示任何信息，因为测量设备的详细信息存储在 I++ 服务器中。

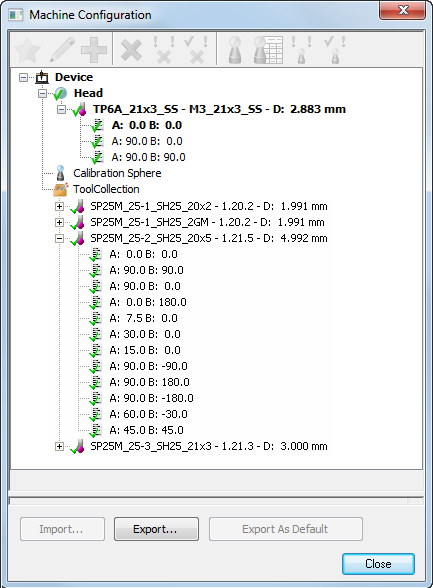

当 PowerInspect 连接到测量设备时，该对话框会显示在 I++ 服务器中指定的详细信息，并通过为列表中的每个项目显示 （已校准）或 （未校准）标记来指示测头位置的校准状态。
