创建用户定义基准的步骤

使用用户定义基准项目可以通过将变换矩阵应用到现有基准来创建基准。

若要创建用户定义基准,请执行以下操作:

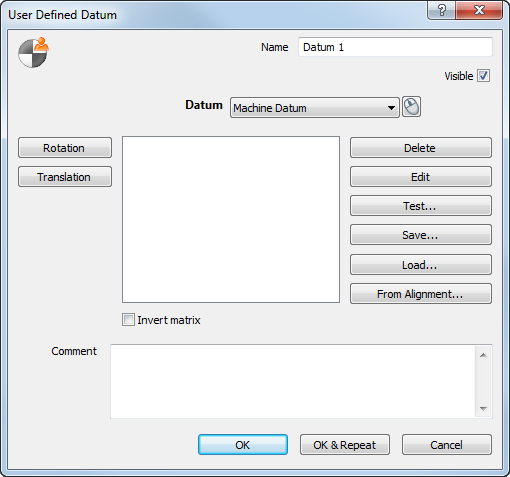

  1. 单击“对齐定位和基准”选项卡 >“基准”面板 >“用户定义”。系统将显示“用户定义基准”对话框。

  2. 输入项目的名称。该名称在检测次序、报告信息选项卡中使用,并在参考其他项目中的项目时使用。
  3. 若要在 CAD 查看中显示基准,请选中“可见”复选框。
  4. “基准”列表中,选择要应用变换的基准。

    或者,单击 使用鼠标从 CAD 查看中选择基准

  5. 指定变换矩阵以定义基准。点击:
    • 旋转可输入绕指定轴的旋转。
    • 平移可输入在一个或多个指定轴的平移。
    • “删除”可删除选定的平移或旋转。
    • “编辑”可更改选定平移或旋转的详细信息。
    • “加载”可从 .mat 文件加载变换。此时将显示“打开”对话框。

      选择 .mat 文件或包含要使用的变换的模型文件,然后单击“打开”。变换将显示在对话框中,并且任何现有变换都将被删除。如果模型文件包含工作平面,将会显示“选择工作平面”对话框。选择想要使用的工作平面,然后单击“确定”

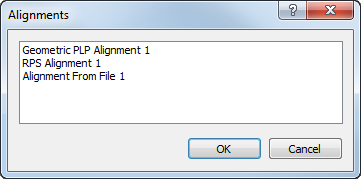

    • “自对齐定位”可加载从当前选定对齐定位派生的 PCS(CAD 基准)的变换矩阵。“对齐定位”对话框显示检测次序中的对齐定位项目。例如:

      若要加载从对齐定位派生的变换矩阵,请在列表中选择对齐定位,然后单击“确定”。将删除任何变换,并显示从对齐定位的测量值衍生的矩阵。

      变换矩阵是根据“激活测量”中的当前测量值计算的。如果重新测量对齐定位或想要使用其他测量的测量值,则必须重新加载矩阵。

      如果您使用两个或更多零件,则可以使用此选项创建基准,以显示一个零件的 PCS 在另一个零件的坐标系中的原点。

  6. 若要反转变换的值,请选中“反转矩阵”复选框。例如,反转缩放为 2 且绕 X 旋转 30 度的矩阵,会产生 0.5 的缩放和绕 X 轴 -30 度的旋转。
  7. 如果要比较指定位置在应用变换之前和之后的坐标,请单击“测试”
  8. “注释”框中输入有关该项目的任何额外信息。
  9. 如果要将变换矩阵另存为 .mat 文件,请单击“保存”
  10. 单击“确定”保存基准并关闭对话框。
