创建单个循环连接件族

了解如何为实体墙的单个循环连接件族进行建模。

单个循环连接件族可用于多个循环族。本例为公制族，但类似地可以创建英制版本。

1. 使用 Metric Generic Model.rft 样板创建新族。
2. 打开“前立面”视图。
3. 在“属性”选项板中的“其他”下，选择“共享”。
4. 单击“创建”选项卡 “形状”面板 （放样）。
5. 单击“修改 | 放样”选项卡“放样”面板 （绘制路径）。
6. 使用两条线和在垂直参照平面居中的圆弧绘制循环路径。投影到墙外侧的循环必须位于水平参照平面上方。墙内的端点会延伸到水平参照平面的下方。

7. 单击“创建”选项卡 “属性”面板 （族类型）。
8. 在“族类型”对话框中，添加以下类型属性及其相应值。
   • 长度
   • 宽度
9. 添加下列类型属性及其公式。
   • 半宽：宽度 / 2
10. 单击“确定”以关闭“族类型”对话框。
11. 单击“注释”选项卡 “尺寸标注”面板 （对齐）。

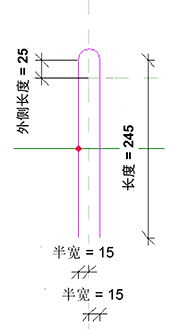

12. 创建以下尺寸标准并指定其标签。

13. 单击“修改 | 放样 “绘制路径”选项卡“模式”面板（完成）。
14. 选择放样路径。
15. 单击“修改 | 放样”选项卡 “放样路径” （选择轮廓）。
16. 单击“修改 | 放样”选项卡 “放样路径” （编辑轮廓）。
17. 选择“楼层平面：参照标高”并单击“打开视图”。
18. 单击“修改 | 放样”选项卡 “绘制”路径 （圆）。
19. 绘制循环的圆。

20. 单击“创建”选项卡 “属性”面板 （族类型）。
21. 在“族类型”对话框中，为循环添加名为“直径”的类型属性及其相应的直径值。
22. 单击“确定”。
23. 单击“注释”选项卡 “尺寸标注”面板 （直径）。
24. 放置直径尺寸标注并使用“尺寸标注”参数添加标签。

25. 单击“修改 | 放样”“编辑轮廓” “模式”面板 （完成）。
26. 单击“修改 | 放样”“模式”面板 （完成）。
27. 单击“创建”选项卡 “属性”面板 （族类型）。
28. 创建循环的族类型。
29. 单击“确定”以关闭“族类型”对话框。
30. 保存族。

    循环连接件族即可保存并加载到多个循环连接件族。
