创建空心类族

了解如何对空心类组进行建模。

空心族的已知问题

• 钢绞线只有一个直径。
• 自由形式钢筋将通过内部开口。
• 空心楼板的宽度修改时将不会更新空心。若要更新此几何图形，请重新拆分楼板。
• 钢绞线的直径应大于 5 mm。

1. 使用 Metric Generic Model.rft 样板创建新族。
2. 打开“前立面”视图。
3. 创建新的拉伸对象：“创建”选项卡 “形状”面板 （拉伸）。

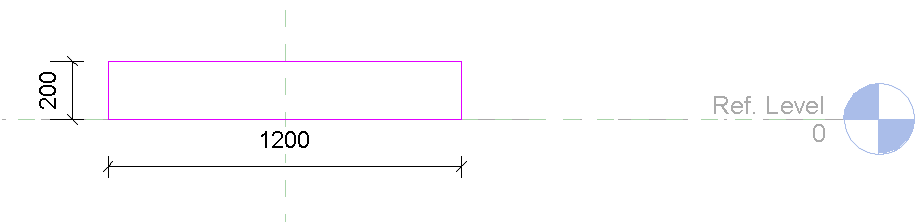

4. 使用绘制工具绘制一个矩形。矩形宽度必须为最大图元宽度（此处为 1200 mm）并且矩形高度必须等于图元高度（此处为 200 mm）。拉伸可为任意长度（此处为 1000 mm）。



5. 单击“修改 | 创建拉伸”选项卡 “模式”面板 （完成编辑模式）。拉伸是虚拟空心图元，现将被设置为空心类。

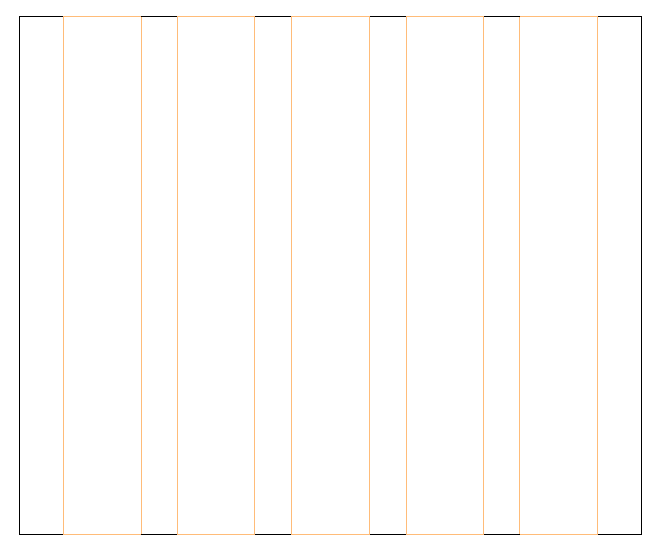

6. 选择三维俯视图（孔放置在顶部面）。

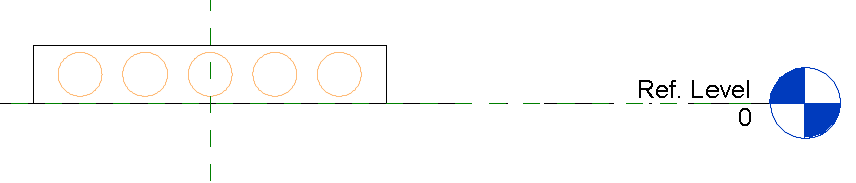

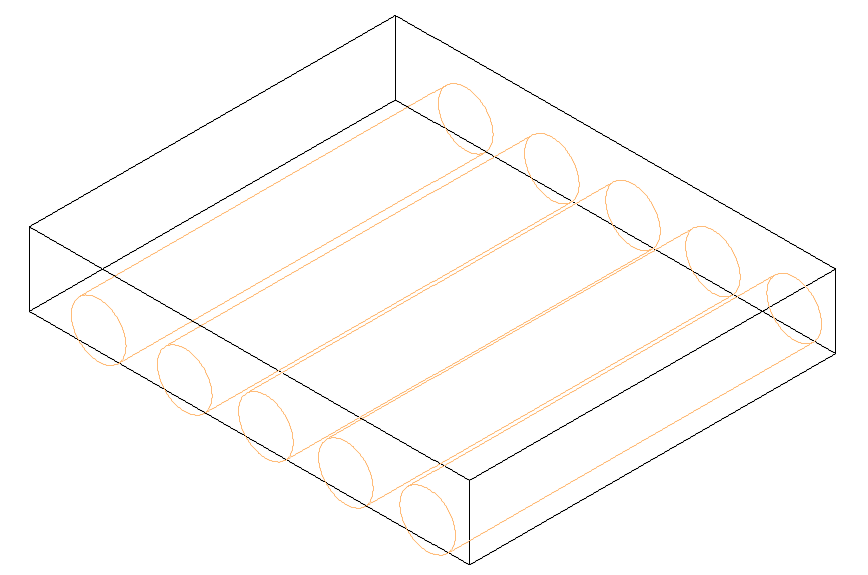

7. 单击“创建”选项卡 “模型”面板 （构件）。加载空心族，选择族类型，并在拉伸实体中放置空心来创建孔。

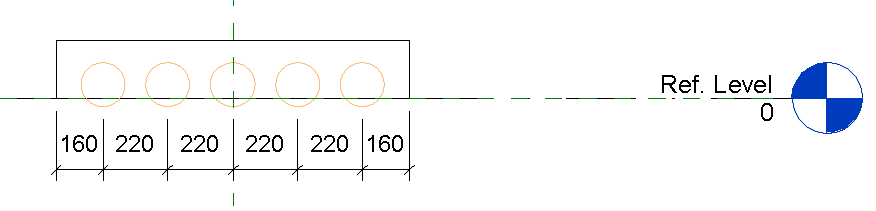

8. 选择三维前视图并使用尺寸标注线来更正孔的水平位置，例如：



9. 更改孔的“从顶部放置”参数来修改孔的垂直位置。在本示例中，该参数被设置为 100 mm（图元厚度的一半），将孔垂直居中：



10. 定义“有效宽度”参数：
    1. 单击“创建”选项卡 “属性”面板 （族类型）。
    2. 在族类型对话框中选择，单击 （新建参数）。
    3. 在“参数属性”对话框中，选择“共享参数”，然后单击“选择”按钮从程序数据文件夹中选择共享参数文件。
    4. 选择“有效宽度”参数。
    5. 关闭“共享参数”对话框和“参数属性”对话框。
    6. 为空心类型设置“有效宽度”参数。这些是图元可以剪切的宽度。可以按 [从-到] 格式定义任意间隔数字。所有值必须介于 0mm 和图元宽度之间。

       例如：[95-225][315-445][535-665][755-885][795-1105]。

       注： 对于英制样板，应以十进制英寸输入括号之间的值。

11. 重复前述步骤以添加“CNC 图案”标记参数。此参数应在数据类别下进行分组。此字符串将添加到 GenericInfo1 下空心楼板的 CAM 文件中。

12. 如果族类型已创建（例如，如果“名称”框不为空），确保族类型名称与族名称相同。
13. 关闭对话框在“自定义楼板”临时文件夹中将族另存为 空心楼板 _XX。XX 表示楼板的厚度（以厘米为单位）。
