將 Inventor 零件連結至圖面中的 Electrical 元件的步驟

將 Inventor 零件與作用中圖面中的 AutoCAD Electrical 工具集 元件相關聯。

1. 按一下「專案」頁籤 「專案工具」面板 「管理員」。 查找

2. 在「專案管理員」中，按一下「位置視圖」頁籤。

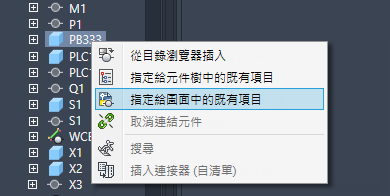

3. 在「位置視圖」頁籤上，以滑鼠右鍵按一下 Inventor 零件，然後按一下「指定給圖面中的既有項目」。


4. 在作用中的圖面中，選取您想要與 Inventor 零件連結的 Electrical 元件。元件樹狀檢視會重新整理，以展示連結的元件。
   註: . 指示元件已連結但有差異。您可以在「位置視圖」頁籤的「詳細資料」面板中，解決這些差異。
