Úprava vazeb výztuží

Tato část popisuje snadnou správu vazeb výztuží, výběr uzlů tyčí, zavazbení cílů a navigaci v rámci dostupných možností úprav, pomocí kterých je možné provést změny.

Videofilm: Umístění výztuže s upravenými vazbami

Poznámka: Při úpravě vazeb výztuží se upravovaná výztuž zvýrazní zeleně (viz Dialog Možnosti: karta Grafika):

1. Vyberte prvek výztuže v modelu.
2. Klikněte na kartu Upravit | Konstrukční výztužpanel Hostitel (Upravit vazby).
3. Vyberte uzel tyče, vyberte cíl vazby a upravte geometrii a chování tyče.

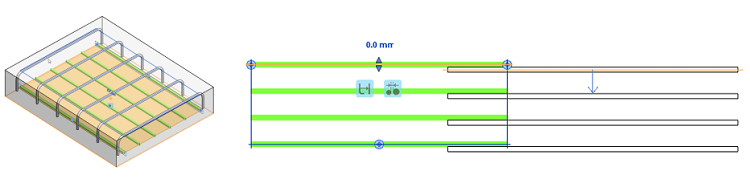

   V tomto příkladu je vybrán segment instance výztuže a je zvýrazněn zelenou barvou. Reference, se kterou je segment výztuže zavazben, je zvýrazněna oranžovou barvou. V tomto případě jde o referenci plochy hostitele.

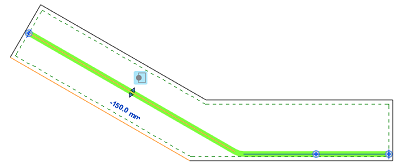

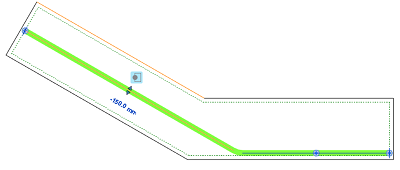

4. Kliknutím na novou referenční čáru přiřaďte novou referenci vazby. U kóty se zobrazí vzdálenost od výztuže k vazbě.


   Další informace o možnostech úpravy vazeb naleznete v tématu Možnosti a řízení odsazení vazeb výztuží.

5. Kliknutím na kótu zadejte konkrétní vzdálenost a stisknutím klávesy ENTER ji použijte.

   Následující obrázek zobrazuje úpravu kóty vazby konce tyče do vzdálenosti 100 mm od povrchu hostitele.





6. Klikněte na kartu Upravit | Konstrukční výztuž panel Vícenásobné (Dokončit), čímž použijete změny vazby a ukončíte editor.

Poznámka: Podobným způsobem můžete upravit vazby výztuží ve 3D pohledech. Zatímco čáry krytí výztuží se ve 3D pohledech nezobrazují, u každého uzlu tyče se zobrazí relevantní možnosti.

Platné cíle

Každý uzel tyče je definován rovinou, která danou vazbu řídí. Chcete-li zobrazit reprezentaci této roviny, otevřete 3D pohled a upravte vazby tyče.

Cíl výztuže je považován za platný, pokud rovina aktuálního uzlu tyče a rovina cíle jsou rovnoběžné. Toto platí u všech segmentů, roviny tyče (tam, kde sada začíná) nebo začátku či konce tyče.

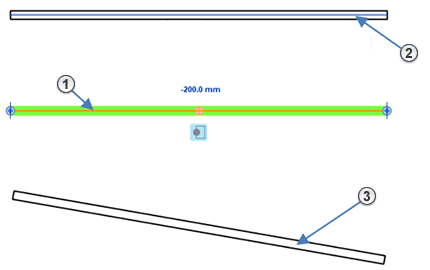

1. Vybraný uzel výztuže.
2. Platný cíl vazby výztuže – segment je rovnoběžný s vybraným uzlem.
3. Neplatný cíl vazby výztuže – segment není rovnoběžný s vybraným uzlem. Pokud přes něj přejedete kurzorem, nezvýrazní se.

Poznámka: Pokud cíl není platný, nezvýrazní se a nebude dostupný k výběru.

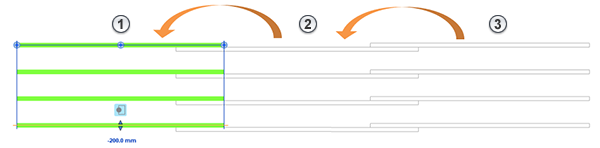

Tyče, které jsou již zavazbené k aktuální tyči (i skrz jiné tyče), se zobrazí v půltónové barvě a jejich reference není možné vybrat, protože by vznikla kruhová reference. V tomto příkladu je sada výztuží (3) zavazbena k položce (2), která je zavazbena k položce (1):
