Sie können einen Standard-Grundkörper in ein aus KS-Oberflächen gebildetes NURBS-Objekt umwandeln. Nach der Umwandlung kann das Objekt nicht mehr parametrisch bearbeitet werden, aber Sie können es als NURBS-Objekt bearbeiten, indem Sie KS verschieben usw.

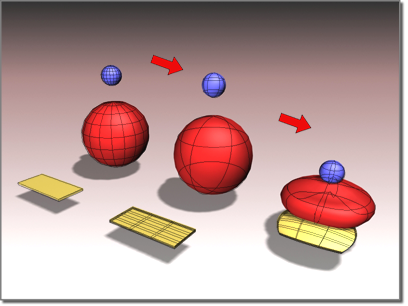

Grundkörperobjekte werden zu NURBS-Oberflächen, die Sie dann auf verschiedene Weise bearbeiten können.
Die meisten erweiterten Grundkörper können nicht auf diese Weise umgewandelt werden. Sie können jedoch die erweiterten Grundkörper Torusknoten und Prisma in NURBS-Objekte umwandeln.
Das gilt auch für Patch-Objekte und zusammengesetzte Loft-Extrusions-Objekte.
Tipps
- Geosphären eignen sich zum Erstellen von abgerundeten Modellen ohne scharfe Kanten.
- Quader eignen sich gut zum Erstellen von scharfkantigen Modellen.
- Abgeflachte Kegel eignen sich gut für Modelle, deren Konturen in etwa dreieckig sind.
Wenn der Grundkörper geschlossen ist, ist die umgewandelte Oberfläche eine geschlossene KS-Oberfläche ohne sichtbare Nähte. Außerdem werden relationale Verschlussoberflächen verwendet, um nicht geschlossene Oberflächen zu verschließen.
Prozeduren
So wandeln Sie einen Grundkörper in ein NURBS-Objekt um:
- Erstellen Sie das Grundkörperobjekt.
- Wechseln Sie zur
Modifikatorgruppe. - Klicken Sie in der Stapelanzeige mit der rechten Maustaste auf das Objekt.
- Wählen Sie im Popup-Menü die Option "Konvertieren in: NURBS".
Das Objekt wird in eine oder mehrere KS-Oberflächen umgewandelt. Bei den Oberflächen kann es sich um unabhängige Oberflächen-Unterobjekte oder um abhängige Oberflächen-Unterobjekte (wie mit dem Drehverfahren erstellte Oberflächen) handeln.
