Bearbeiten von erweiterten benutzerspezifischen Stützenrastern mit Griffen

In einem erweiterten benutzerspezifischen Stützenraster befinden sich Griffe in der Mitte und an den Enden jeder Rasterlinie. Bewegen Sie diese Griffe, um das erweiterte benutzerspezifische Stützenraster zu bearbeiten.

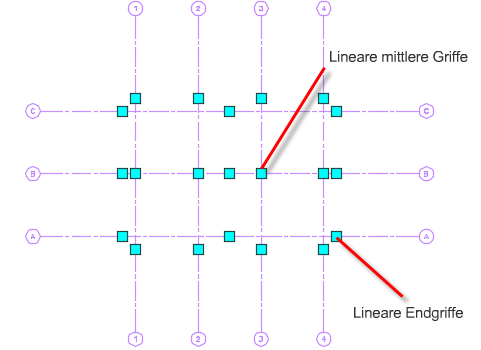

Bearbeiten von linearen erweiterten benutzerspezifischen Stützenrastern mit Griffen

Bearbeiten mit linearen mittleren Griffen

Beim Bearbeiten der linearen mittleren Griffe bleiben die folgenden Eigenschaften erhalten:

• Die Bewegungen der mittleren Griffe sind eingeschränkt und auf die Richtung lotrecht zu der gezogenen Rasterlinie beschränkt.

Bearbeiten mit linearen Endgriffen

Beim Bearbeiten der linearen Endgriffe bleiben die folgenden Eigenschaften erhalten:

• Die Bewegungen der Endgriffe sind eingeschränkt: Endgriffe können in alle Richtungen verschoben werden.
  Anmerkung: Dies kann dazu führen, dass die Regelmäßigkeit der linearen Rasterlinie unterbrochen wird und die ursprüngliche Geometrie sich ändert.
• Wenn Sie die Endgriffe nur verkürzen und verlängern, ohne die Richtung zu ändern, bleibt die Regelmäßigkeit der linearen Rasterlinie erhalten.

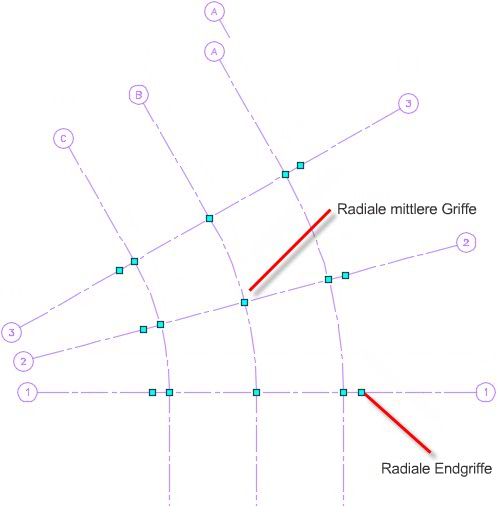

Bearbeiten von radialen erweiterten benutzerspezifischen Stützenrastern mit Griffen

Bearbeiten mit radialen mittleren Griffen

Beim Bearbeiten der radialen mittleren Griffe bleiben die folgenden Eigenschaften erhalten:

Anmerkung: Dies kann dazu führen, dass die Regelmäßigkeit der radialen Rasterlinie unterbrochen wird und sich die ursprüngliche Geometrie ändert.
• Die Bewegung des mittleren Griffs ist eingeschränkt und auf die Richtung lotrecht zur Tangente des mittleren Griffs beschränkt. Wenn Sie daher den Mittelpunkt des Radius als Ursprung verwenden, ändert sich der Radius des Rasterbogens.
• Beide Seiten des Bogens liegen entlang dem Pfad der radialen Rasterlinie.
• Es ist nicht möglich, den mittleren Griff so zu ziehen, dass der Bogenradius kleiner ist als null.

Bearbeiten mit radialen Endgriffen

Beim Bearbeiten der radialen Endgriffe bleiben die folgenden Eigenschaften erhalten:

• Die Bewegungen der Endgriffe sind eingeschränkt: Endgriffe können in alle Richtungen verschoben werden.
• Wenn Sie die Endgriffe nur verkürzen und verlängern, ohne die Richtung zu ändern, wird die Regelmäßigkeit der radialen Rasterlinie nicht unterbrochen.

Wenn Sie Griffe hinzufügen, den mittleren Griff strecken oder die Endgriffe innerhalb des oder über den ersten und letzten Verlängerungspunkt hinaus verlängern, werden alle Endpunkte der sich schneidenden Rasterlinien, die der ersten oder letzten Rasterlinie am nächsten sind, entsprechend angepasst.
