Erstellen einer Regelfläche

Um eine Regelfläche zu erstellen:

1. Klicken Sie auf Fläche-Registerkarte > Erstellen-Gruppe, und wählen Sie das erforderliche Regelmodell aus. Wählen Sie:

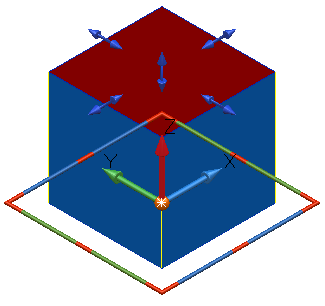

   • Quader zum Erstellen eines extrudierten Rechtecks (mit offenen Enden):

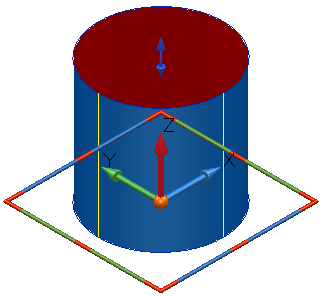

   • Zylinder zum Erstellen einer zylindrischen Fläche (ein extrudierter Kreis mit offenen Enden):

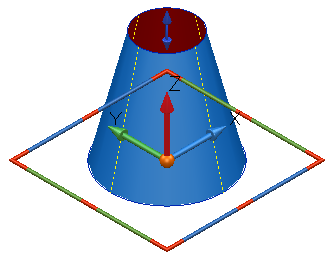

   • Kegel zum Erstellen einer kegelförmigen Fläche (mit offenen Enden):

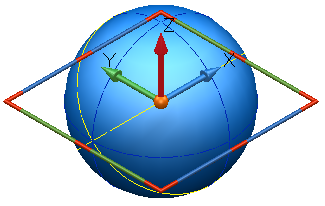

   • Kugel zum Erstellen einer kugelförmigen Fläche, indem ein Halbkreis um die Kugelachse gedreht wird:

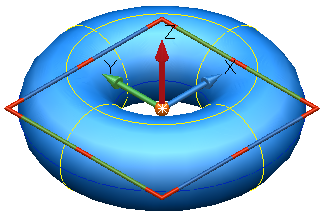

   • Torus zum Erstellen einer torusförmigen Fläche, indem ein Kreis um eine Achse außerhalb des Kreises gedreht wird.

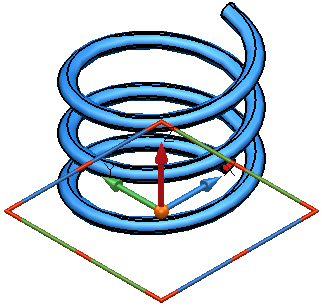

   • Feder zum Erstellen einer Regelfläche Feder.

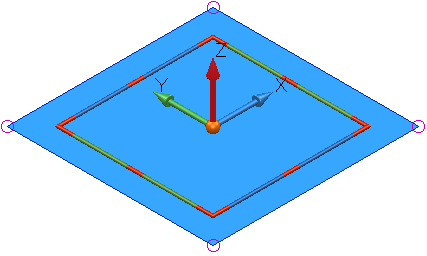

   • Ebene zum Erstellen einer rechteckigen, ebenen Fläche.



2. Geben Sie eine Position auf dem Bildschirm ein, um ein Vorlage-Regelmodell des gewünschten Typs zu erstellen.

   Sie können den Erstellungsmodus für Flächen jederzeit verlassen, indem Sie auf auf der Schnellzugriffsleiste klicken. Eine Fläche wird erst dann erstellt, wenn der Ursprung angegeben wird. Wenn Sie auf klicken, bevor eine Fläche positioniert ist, wird keine Fläche erstellt.

3. Ändern Sie die neue Oberfläche:
   • Verwenden Sie die grafischen Bearbeitungsgriffe.
   • Klicken Sie mit der rechten Maustaste auf die Fläche, und wählen Sie Ändern aus dem Kontextmenü aus.
   • Doppelklicken Sie auf die Oberfläche.

   Wenn Sie auf die gerade erstellte Fläche klicken, beginnen Sie mit dem Ändern dieser Fläche. Wenn Sie an eine andere Stelle im Grafikfenster klicken, wird eine Fläche des gleichen Typs an dieser Position erstellt.

   Wenn Sie eine andere Regelfläche erstellen möchten, wählen Sie sie auf der Fläche-Registerkarte > Erstellen-Gruppe aus. Der Mauszeiger ändert sich und zeigt den Typ der Fläche an, die als nächste erstellt wird.

Sie können Regelflächen auch mithilfe des Befehlsfensters erstellen, indem Sie die Bemaßungen eines Regelmodells festlegen, bevor Sie den Ursprung eingeben.

Wenn Sie z. B. einen Quader mit dem Ursprung bei 0 0 0 erstellen möchten, geben Sie Folgendes im Befehlsfenster ein:

create surface block

length 45

width 67.89

height 43

0 0 0

Wenn Sie keine Bemaßung angeben, wird der Vorgabewert verwendet. Sie können die folgenden Bemaßungen festlegen:

radius

width

length

height

minor_radius

major_radius

base_radius

top_radius
