Sie können aus einzelnen oder mehreren Drahtmodell-oder Textobjekten Extrusionsflächen erstellen.
Um eine Extrusionsfläche zu erstellen:
- Wählen Sie die Drahtmodell- oder Textobjekte aus, die Sie extrudieren möchten.

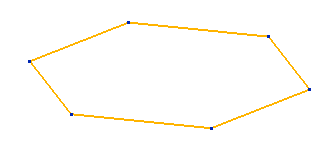

Das unten stehende Beispiel zeigt ein Drahtmodellpolygon:
- Klicken Sie auf Fläche-Registerkarte > Erstellen-Gruppe > Extrusion.

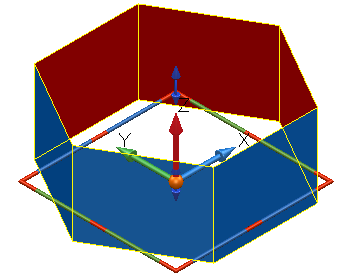

Wenn ein einzelnes Drahtmodell- oder Textobjekt ausgewählt wird, wird dieses extrudiert, um eine Oberfläche zu bilden:
Falls mehrere Drahtmodellobjekte ausgewählt werden, wird der Dialog Abmessungen der Extrusion angezeigt. In diesem Dialogfeld können Sie die Bemaßungen der extrudierten Flächen festlegen.
Zum Beispiel:

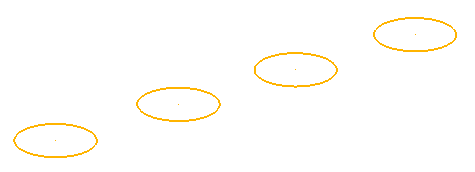

- Wählen Sie die folgenden Drahtmodellobjekte:

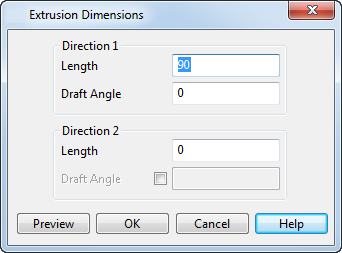

- Geben Sie die folgenden Werte für die extrudierten Volumenmodelle ein:
Richtung 1 - Länge - Dies ist die Länge der Extrusion. Die Länge der Extrusion kann bei null liegen, wenn der Wert von Richtung 2 Länge ein anderer als null ist.
Entformungswinkel - Dies ist der Entformungswinkel zwischen der Basiskurve der extrudierten Volumenmodelle und der Kurve am anderen Ende. Der Winkel wird von der Achse senkrecht zur Hauptebene oder der Ebene mit bester Passung der Kurve gemessen.
Richtung 2 - Länge - Die Länge der Extrusion unterhalb der aktiven Ebene.

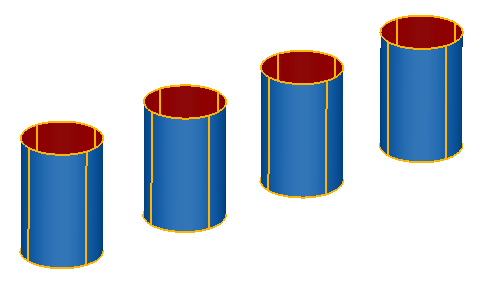

- Klicken Sie auf Vorschau, um die extrudierten Flächen anzuzeigen:

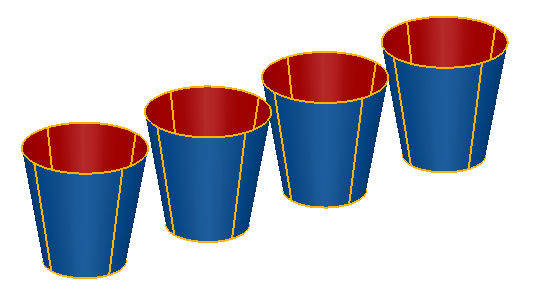

Sie können die Werte der Länge und des Schrägenwinkels ändern und erneut auf Vorschau klicken, um die Oberflächen zu aktualisieren:
- Klicken Sie auf OK , um die Oberflächen in der Vorschau zu akzeptieren und den Dialog zu schließen.
Informationen zum Bearbeiten einer extrudierten Fläche finden Sie unter Grafisches Bearbeiten von Regelflächen.
Wenn das Drahtmodell oder der Text nicht eben ist, befindet sich die Extrusion in der positiven Richtung der Achse senkrecht zur Hauptebene. Wenn das Drahtmodell oder der Text eben ist, verläuft die Extrusion senkrecht zu der Ebene, auf der sich das Drahtmodell oder der Text befindet. Sie können diese Vorgabe ändern, indem Sie die Option Extrusionen senkrecht zu ihrer Basisebene erstellen unter Datei > Optionen > Anwendungsoptionen > Objekt > Dialogfeld Flächen abwählen.
Das Drahtmodell oder der Text, mit dem die extrudierte Fläche erstellt wurde, wird standardmäßig vom Modell entfernt. Sie können das Drahtmodell oder den Text dem Modell erneut hinzufügen, indem Sie die Skizze-Registerkarte des Dialogfelds Extrusion verwenden. Dieser wird angezeigt, wenn Sie auf die Oberfläche doppelklicken. Um das Drahtmodell oder den Text im Modell zu behalten, wenn Sie eine Extrusionsfläche erstellen, wählen Sie die Option Drahtmodell speichern unter Datei > Optionen > Anwendungsoptionen > Objekt > Dialogfeld Flächen aus.
