Sie können ein Einrichtblatt erstellen, das sowohl eine Detail- als auch eine Gesamtbaugruppen-Ansicht anzeigt. Sie können dieses genauso konfigurieren wie die anderen Einrichtblätter.
- Klicken Sie auf die Schaltfläche Ellipse
in einem der folgenden Fenster, um das Dialogfeld Steuerung des Elektroden-Einrichteblatts anzuzeigen.- Formular Elektrode kopieren
- Formular Elektrode ändern
- Elektrodenassistent

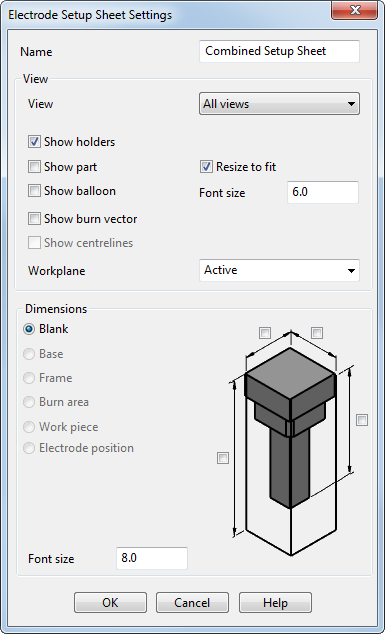

- Wählen Sie die Option Combined Setup Sheet aus. Wenn Sie die angezeigten Optionen ändern möchten, klicken Sie auf die Ellipse Schaltfläche, um das Einstellungen des Elektroden-Einrichtblatts Formular anzuzeigen.

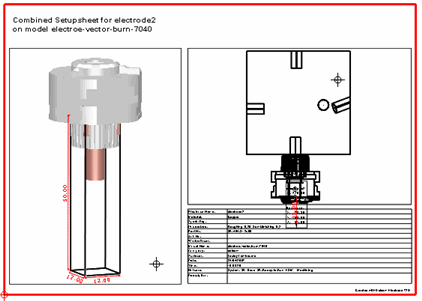

- Erstellen oder bearbeiten Sie Ihre Elektrode. Versichern Sie sich, dass die Option Einrichtblätter erzeugen auf der Allgemeine Optionen Seite des Assistenten ausgewählt ist. Wenn Sie auf Beenden klicken, wird ein gesondertes Einrichtblatt erstellt, das sowohl die Detail- als auch eine Gesamtbaugruppen-Ansicht anzeigt
Anmerkung: Die Vorgabevorlage für die Elektrodeneinrichteblätter wird automatisch aktualisiert, wenn Sie Ihre Version von PowerShape aktualisieren. Wenn Sie jedoch das Einrichtblatt vorher individuell eingerichtet haben, überschreibt eine neu installierte Version von PowerShape diese individuelle Version nicht.
