Eine Stückliste ist eine Liste aus von einer Baugruppe verwendeten Komponenten, die in einer Tabelle dargestellt werden. Die Tabelle kann als eine OLE-Datei in eine Zeichnung eingebettet oder als Microsoft Excel-Tabelle gespeichert werden.
So erstellen Sie eine eingebettete Stückliste
- Klicken Sie auf Entwurf-Registerkarte > Zeichnung-Gruppe > Neu.
- Erstelle Sie die Ansicht der aktiven Baugruppe, die Sie beschriften möchten, indem Sie die Optionen unter Entwurf-Registerkarte > Ansicht-Gruppe verwenden.

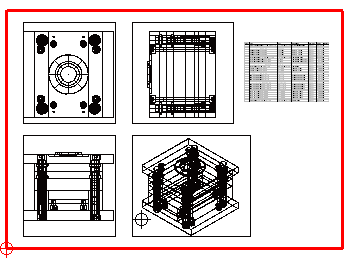

Das folgende Beispiel zeigt eine Baugruppe mit vier Ansichten:
- Klicken Sie auf Maßtext-Registerkarte > Tabelle-Gruppe > Teile-Liste.
Die Daten werden basierend auf der aktiven Baugruppe erzeugt und im Dialogfeld Stückliste angezeigt:
- Komponenten, die auf runden Regelvolumen basieren (Kegel, Zylinder, Torus oder Feder), werden mithilfe von Länge x Durchmesser angegeben.
- Ein Auswahlrahmen mit der besten Passung wird verwendet, um die Größen für die Komponenten festzulegen, die nicht auf Regelvolumen basieren. Dies erzeugt exakte Größen für Komponenten, die über zusammengesetzte Winkel (beispielsweise Schieber) positioniert werden.
- Wenn die Bauteilnummer und der Katalog von Komponenten identisch sind, sich aber die Beschreibungen unterscheiden, wird die Beschreibung weggelassen.
- Verwenden Sie das Dialogfeld Stückliste, um eine eingebettete Stückliste zu erstellen.
