So bearbeiten Sie eine Elektrode
- Doppelklicken oder klicken Sie mit der rechten Maustaste auf die Elektrode, und wählen Sie Ändern aus dem Kontextmenü.

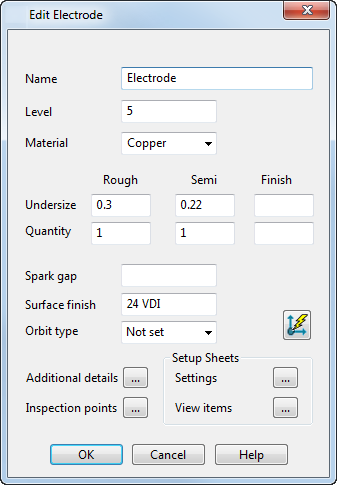

- Verwenden Sie die Optionen im Dialogfeld Elektrode ändern, um die nicht geometrischen Eigenschaften der Elektrode zu ändern.
Das Ändern dieser Werte hate keinen Einfluss auf die physische Form der Elektrode.
- Name — Geben Sie einen Name für die Elektrode ein.
- Ebene — Geben Sie die Ebene der Elektrode ein.
- Material — Geben Sie das Material der Elektrode ein.
- Untermaß — Geben Sie die Untermaß-Werte der Schruppen-, Vorschlicht- und Schlicht-Elektroden ein.
- Menge — Geben Sie die Anzahl der Schruppen-, Vorschlicht- und Schlicht-Elektroden in der Elektrodenfamilie an.
- Funkenspalt — Legen Sie einen Funkenspalt fest.
- Oberflächengüte — Ändern Sie die Oberflächengüte der Elektrode.
- Bahnzyklus — Wählen Sie das Bahnmuster aus der Liste aus, um die Bewegung des Machinenkopfs während des EDM zu steuern.
- Brennvektor festlegen – Klicken Sie auf die Schaltfläche Brennvektor festlegen
, um das Dialogfeld Vektorbrennen anzuzeigen. Verwenden Sie das Dialogfeld, um die Art des Vektorbrennens, die Extraktionsrichtung, die Brenntiefe und die Vektorfreimachung zu bearbeiten. Außerdem können Sie eine Simulation der Elektrodenausfahrrichtung ausführen.
- Zusätzliche Details – Klicken Sie auf
, um das vorhandene Dialogfeld Zusatzinformationen zu Elektroden anzuzeigen. Sie können diese Option verwenden, um die zusätzlichen Informationen, die auf dem Einrichtblatt angezeigt werden, zu aktualisieren.
- Prüfpunkte – Klicken Sie auf , um das Dialogfeld Prüfpunkte anzuzeigen. Verwenden Sie dieses Dialogfeld, um Prüfpunkte auf einer vorhandenen Elektrode zu ändern.
- Einrichtblätter – Klicken Sie auf , um das Dialogfeld Steuerung des Elektroden-Einrichteblatts anzuzeigen. Verwenden Sie die Optionen in diesem Formular, um die Einrichtblätter zu verändern.
- Element anzeigen – Klicken Sie auf , um das Dialogfeld Elektrodeneinrichtblatt-Elemente anzuzeigen. Verwenden Sie die Optionen in diesem Formular, um einer bestehenden Zeichnungsansicht einer Elektrode andere Elemente hinzuzufügen.
Anmerkung: Wenn Sie über mehrere Kopien derselben Elektrode verfügen, wird jegliche Änderung an einer Originalelektrode auch auf die Kopien übertragen. Gleichermaßen wird sich jede Änderung an einer Kopie im Original widerspiegeln.
