Bewehrungsnummerierung für Bauteillisten und Beschriftungen

Bewehrungselemente werden bei der Platzierung nummeriert. Die Nummerierung ermöglicht den Abgleich identischer Bewehrungselemente für Bauteillisten und Beschriftungen.

Video: Bewehrung nummerieren

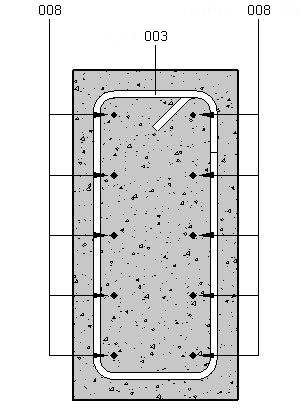

In zugewiesenen Unterteilungen werden Bewehrungselemente, Einzelmatten und Verbindungsmittel, deren Typ, Größe, Material und Form übereinstimmen, mit denselben Nummern gekennzeichnet. Die Beschriftungen in der folgenden Schnittansicht verdeutlichen diesen Abgleich anhand der Nummern.

Die Nummer eines Bewehrungselements kann in der Eigenschaftenpalette unter ID-Daten angezeigt werden. Beachten Sie, dass für Bewehrungselemente, Einzelmatten und Verbindungsmittel separate Nummerierungssequenzen im Projekt verwendet werden.

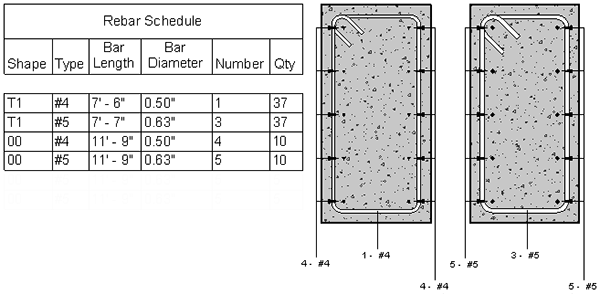

Sie können Bewehrungsnummern zählen, beschriften und in Bauteillisten aufnehmen.

Anmerkung: Wenn Sie Bewehrungselemente aus einem Projekt entfernen, bleiben die Bewehrungsnummern unverändert, bis Sie sie ausdrücklich mithilfe des Werkzeugs Lücken entfernen im Dialogfeld Bewehrungsnummerierung ändern.
